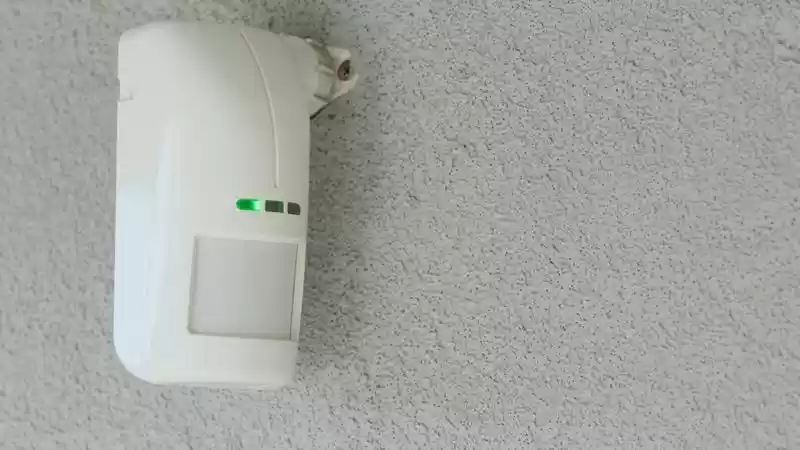

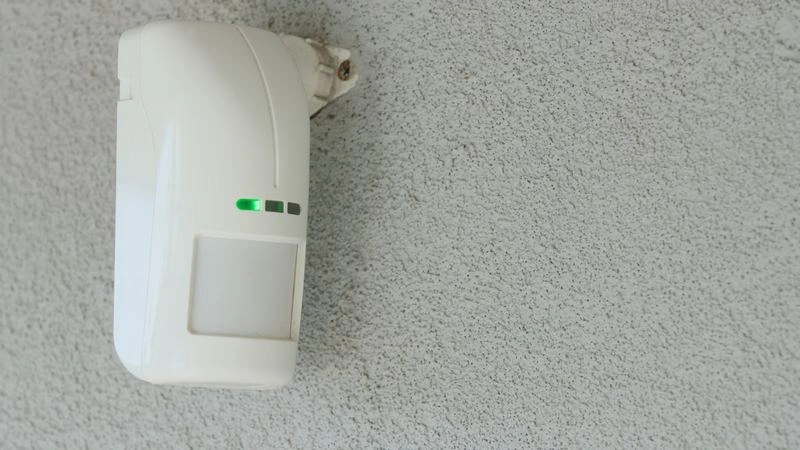

Управление освещением: подключение датчиков движения

Современные системы освещения комплектуются различными устройствами, которые позволяют управлять осветительными приборами в автоматическом режиме. Одним из самых важных элементов автоматики считаются датчики движения. В зависимости от установленных настроек они включают освещение, когда в помещении обнаруживается движущийся объект, и выключают его, когда движения нет. Это позволяет экономить энергию и повышать удобство использования освещения.

В этой статье мы рассмотрим, как подключить датчик движения для управления освещением, а также предоставим схемы и инструкции по подключению. Подробно поговорим об их настройке, а также расскажем про самые распространенные ошибки при монтаже оборудования, чтобы вы могли избежать их в последующем.

Инструменты и оборудование для подключения

Вне зависимости от того, какие схемы подключения используются, для проведения электромонтажных работ понадобится следующее:

• инструменты — кабелерез, набор диэлектрического инструмента, нож для снятия изоляции с проводов, шуруповерт или дрель, отвертки, рулетка и карандаш;
• материалы и оборудование — непосредственно сам датчик движения, выключатели, распределительные коробки, самозажимные клеммы, кабели, дюбель-гвозди, саморезы, гофра под кабель и электрозащитные перчатки.

Работа с электричеством должна проводиться строго в соответствии с правилами безопасности. Поэтому установку лучше доверить опытным и обученным мастерам, которые проведут подключение максимально быстро и без ошибок.

Подключение датчиков движения

Чтобы подключить датчик движения для освещения, нужно, прежде всего, выбрать подходящий тип прибора. Если планируете устанавливать его внутри помещения, подойдет внутренняя модель. Для улицы нужен внешний датчик, который выдерживает влагу, пыль и перепады температур, а также имеет достаточно большой радиус действия.

Учитывая принцип работы прибора, датчики делят на следующие типы:

1. Микроволновые датчики. Используют микроволны для обнаружения движущихся объектов. Отличаются высоким уровнем чувствительности. Могут исправно срабатывать в любых условиях, включая высокие температуры.
2. Инфракрасные. Реагируют на тепло объекта, который попал в их зону действия. Бывают пассивными и активными. Отличаются высокой надежностью и долговечностью, но у них высокий уровень ложного срабатывания, потому что они реагируют на любой источник тепла.
3. Ультразвуковые. Срабатывание происходит по принципу излучения и улавливания отраженных ультразвуковых волн. На тепло они не реагируют, работают при повышенной влажности и в условиях пыли, недорогие. Но у них ограничена дальность действия, а при медленном движении объекта они могут вовсе не сработать.
4. Комбинированные. Совмещают в себе элементы микроволновых и ультразвуковых моделей, что позволяет получить больше плюсов и избежать серьезных минусов.

С типом датчиков разобрались, теперь разберемся с главными моментами монтажа и подключения оборудования.

Подключение двухпроводного датчика

Монтируется такой датчик движения как обычный выключатель, то есть понадобятся отдельный автомат, распределительная коробка и светильник. Схема подключения довольно простая, так как подключается только фаза и пара проводов, без ноля. Правда, схема совместима только с классическими лампами накаливания или «галогенками». Если ставите их со светодиодными светильниками, будьте готовы к тому, что лампочки будут моргать.

Ключевое достоинство двухпроводного датчика в том, что вы можете поставить его на месте выключателя, что не потребует от вас проведения монтажа электропроводки. Главное при установке — обеспечить беспрепятственный обзор датчику.

Подключение трехпроводного датчика

В отличие от первого варианта, трехпроводные датчики движения уже имеют три клеммы, из-за чего схема подключения считается более сложной. Зато такие устройства спокойно работают со всеми источниками света. Могут подключаться непосредственно через лампу или через выключатель.

Первый вариант подразумевает работу освещения до тех пор, пока есть движение. Как только объект перестает двигаться, датчик, соответственно, отключает лампу. Монтаж заключается в подводе провода от L-клеммы к фазе, нулевого провода от N и кабеля от А к светильнику.

Если же подключение осуществляется через выключатель, то датчик будет работать даже при непродолжительном отсутствии движения. Датчик движения подключают к «средней» клемме трехступенчатого выключателя, обеспечивая автоматическое включение света при движении. Верхняя клемма выключателя соединена с лампой, позволяя включать/выключать свет вручную. Таким образом, свет включается как при обнаружении движения, так и при нажатии кнопки на выключателе.

Схема подключения к выключателю используется преимущественно в жилых помещениях, так как вы можете оставаться в комнате какое-то время без движения. И это намного удобнее, чем использование устройств, подключаемых непосредственно к лампам.

Подключение с пускателем или контактором

Если организуется высокомощная система освещения с осветительными приборами мощностью свыше 1кВт, то использовать обычные датчики уже нельзя. Они не рассчитаны на большие токи и быстро перегорают. И здесь на помощь приходит пускатель или контактор.

Они отделяют датчик движения от мощной нагрузки, защищая его от перегрузки. Другими словами, светильник и датчик изолированы друг от друга, что предотвращает воздействие высокого тока на последний. Автоматика здесь управляет уже не самим источником света, а катушкой контактора/пускателя. За счет гальванической развязки обеспечивается высокий уровень безопасности и надежности.

Настройка устройств: основные моменты

Датчики движения настраиваются в зависимости от целей их использования. Настройка осуществляется по трем основным параметрам:

1. Задержка выключения. Датчики движения обладают регулируемым параметром «TIME», отвечающим за время включения освещения. Этот параметр, в зависимости от модели, может варьироваться от пяти секунд до десяти минут. Стандартным значением обычно является одна минута. Рекомендуется начинать настройку с минимального значения времени, чтобы оперативно проверить работоспособность датчика и корректность его установки.
2. Чувствительность. Для нормальной работы устройства необходимо правильно настроить параметр «SENS». Настраивается обычно вращением колесика на корпусе датчика. Необходимо найти оптимальный баланс, чтобы датчик реагировал на движение человека, но не срабатывал от незначительных факторов. После настройки рекомендуется провести проверку, убедившись, что датчик реагирует на движение человека и не допускает ложных срабатываний.
3. Освещенность. При наличии данной настройки можно отрегулировать работу датчика, чтобы устройство включалось только в темное время суток. Определить наличие такой функции можно по тому, есть ли на корпусе надпись «LUX». Настраивается чаще всего посредством механического переключателя.

В конструкции может быть от одного до двух переключателей. Их количество зависит от конкретной модели устройства.

Также следите за тем, чтобы угол обзора был подходящим, в противном случае он просто не будет видеть часть территории, а включение света будет происходить через раз.
