Спортивное освещение

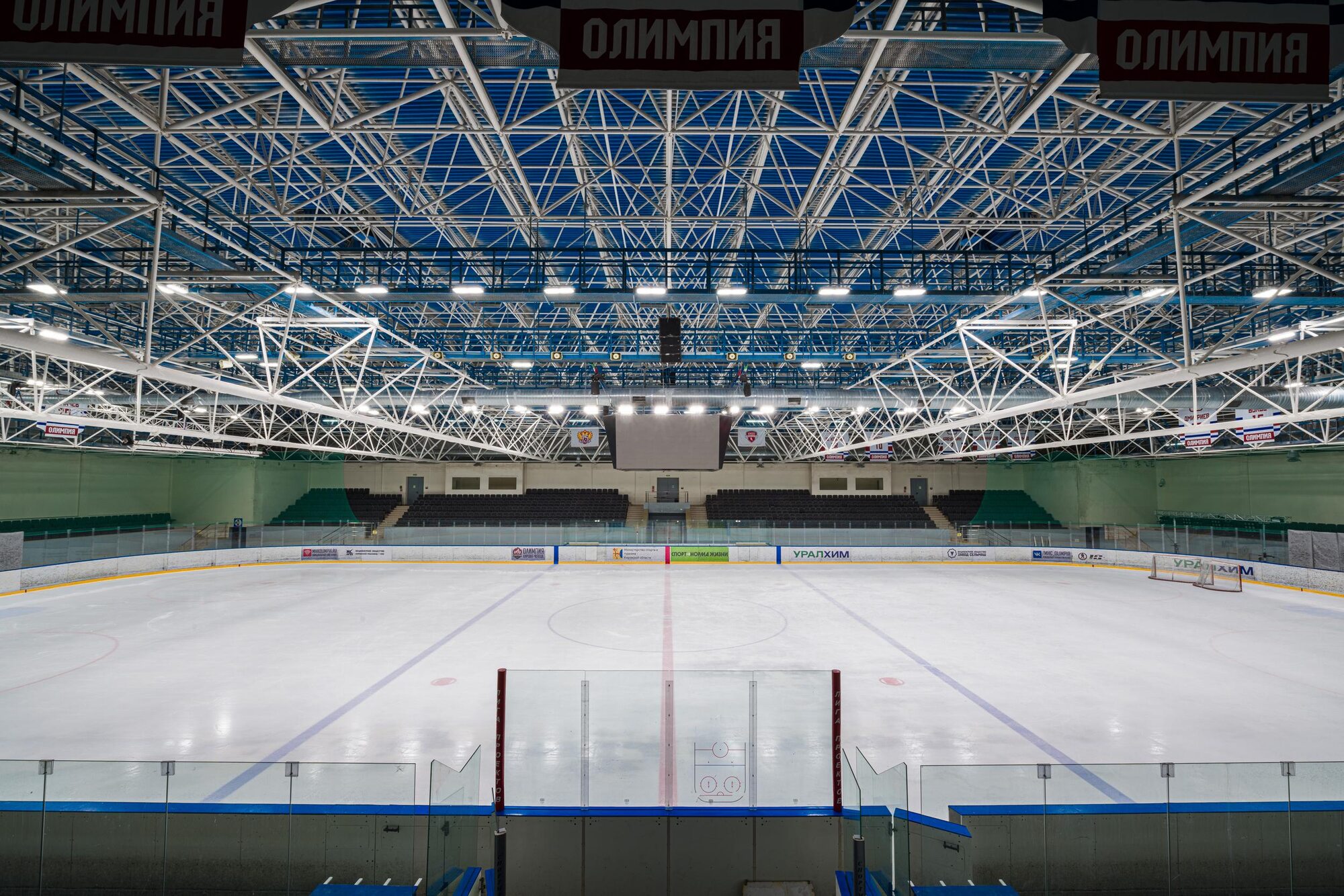

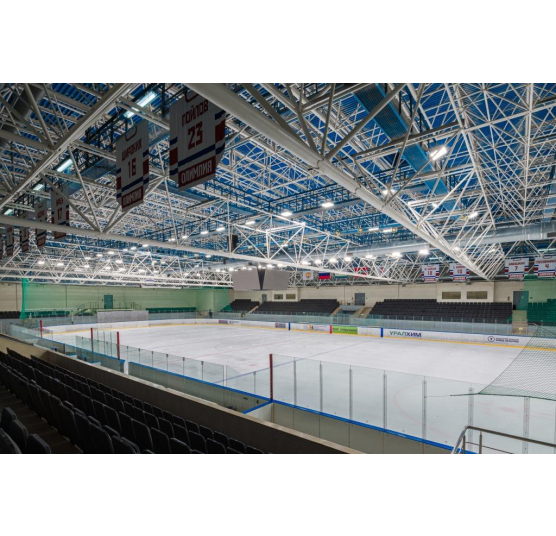

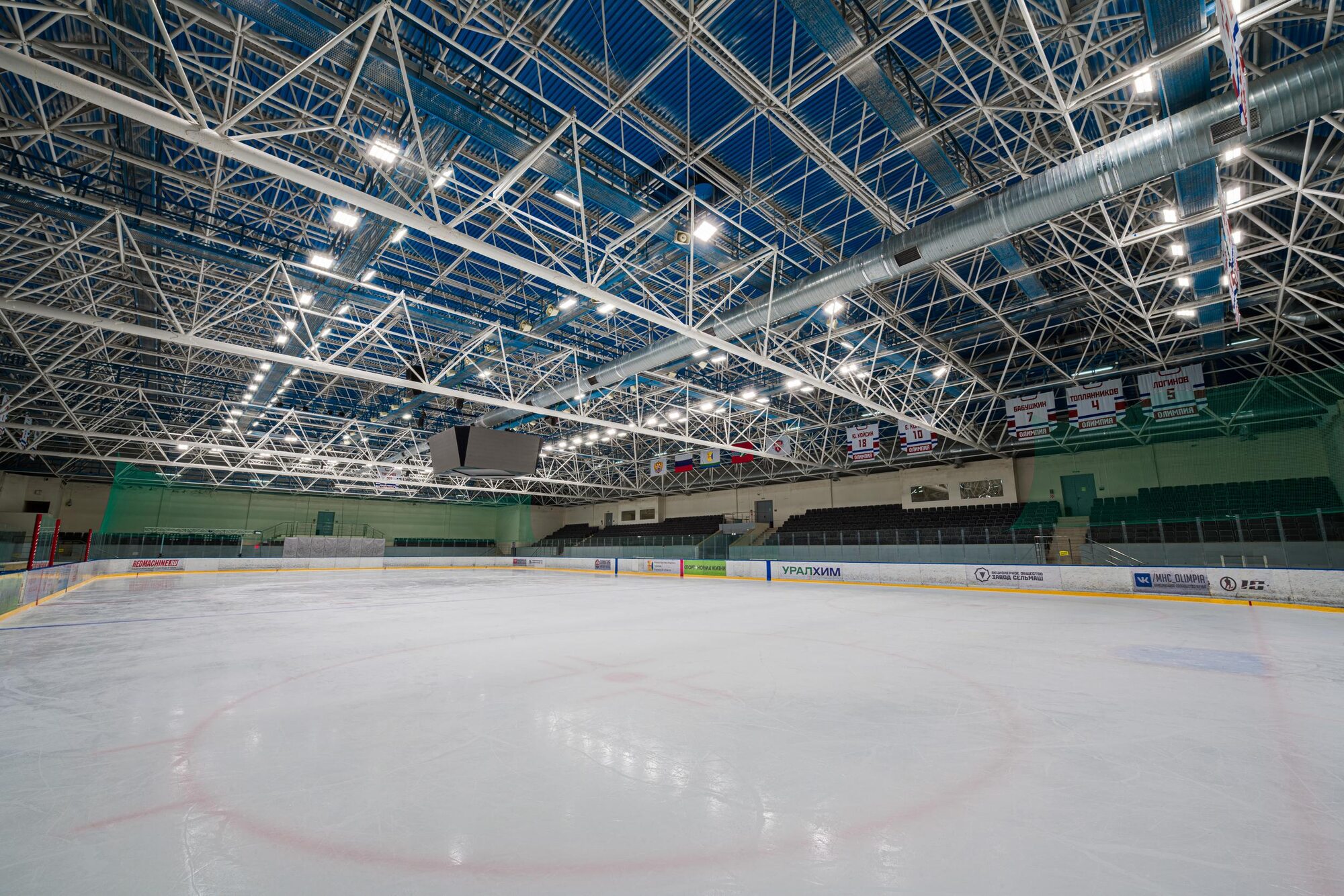

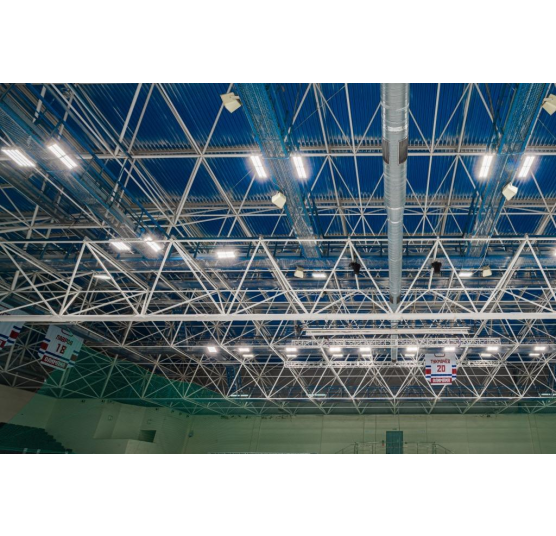

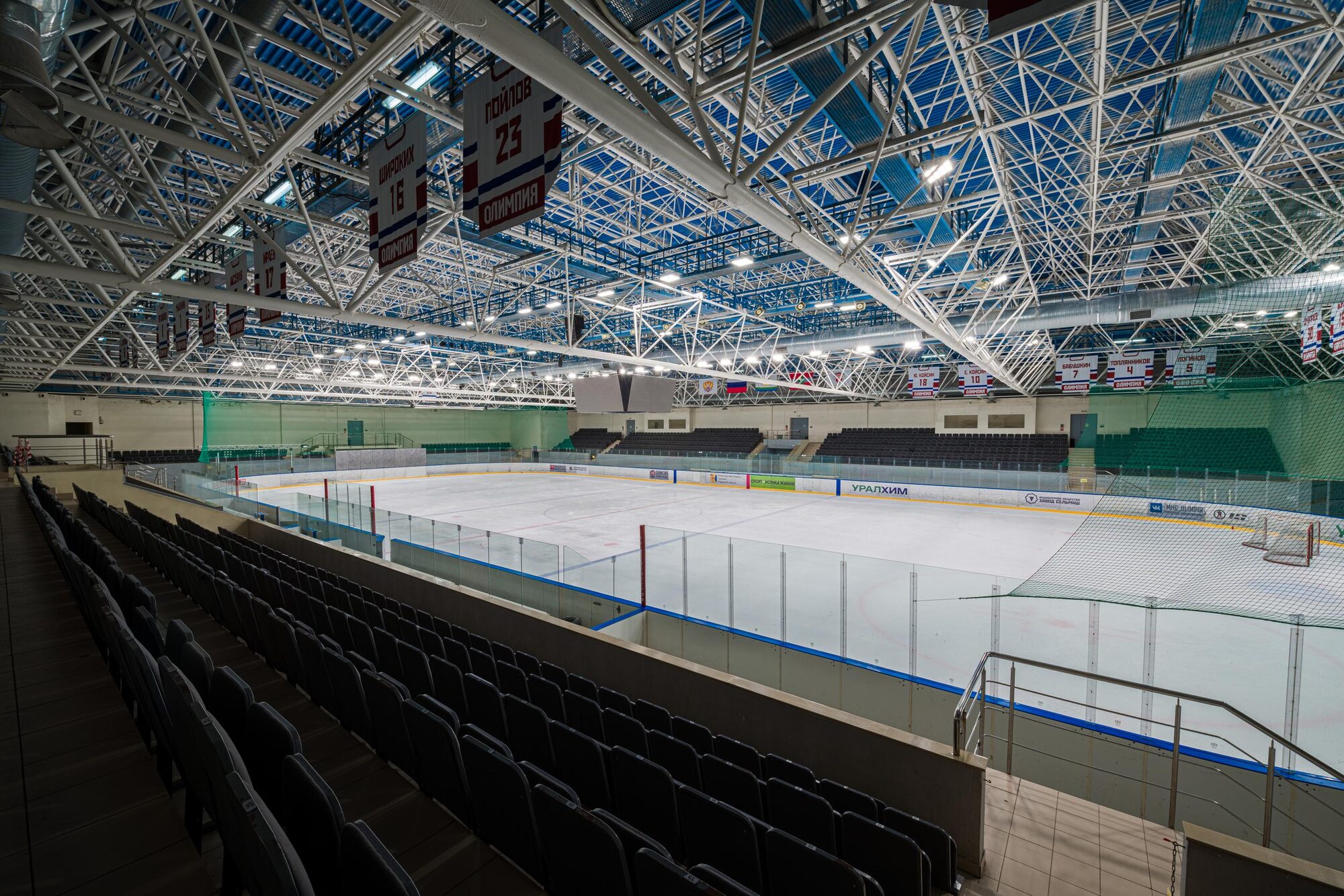

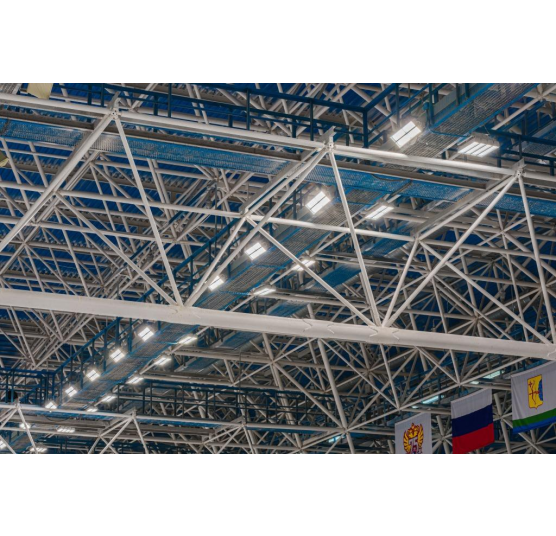

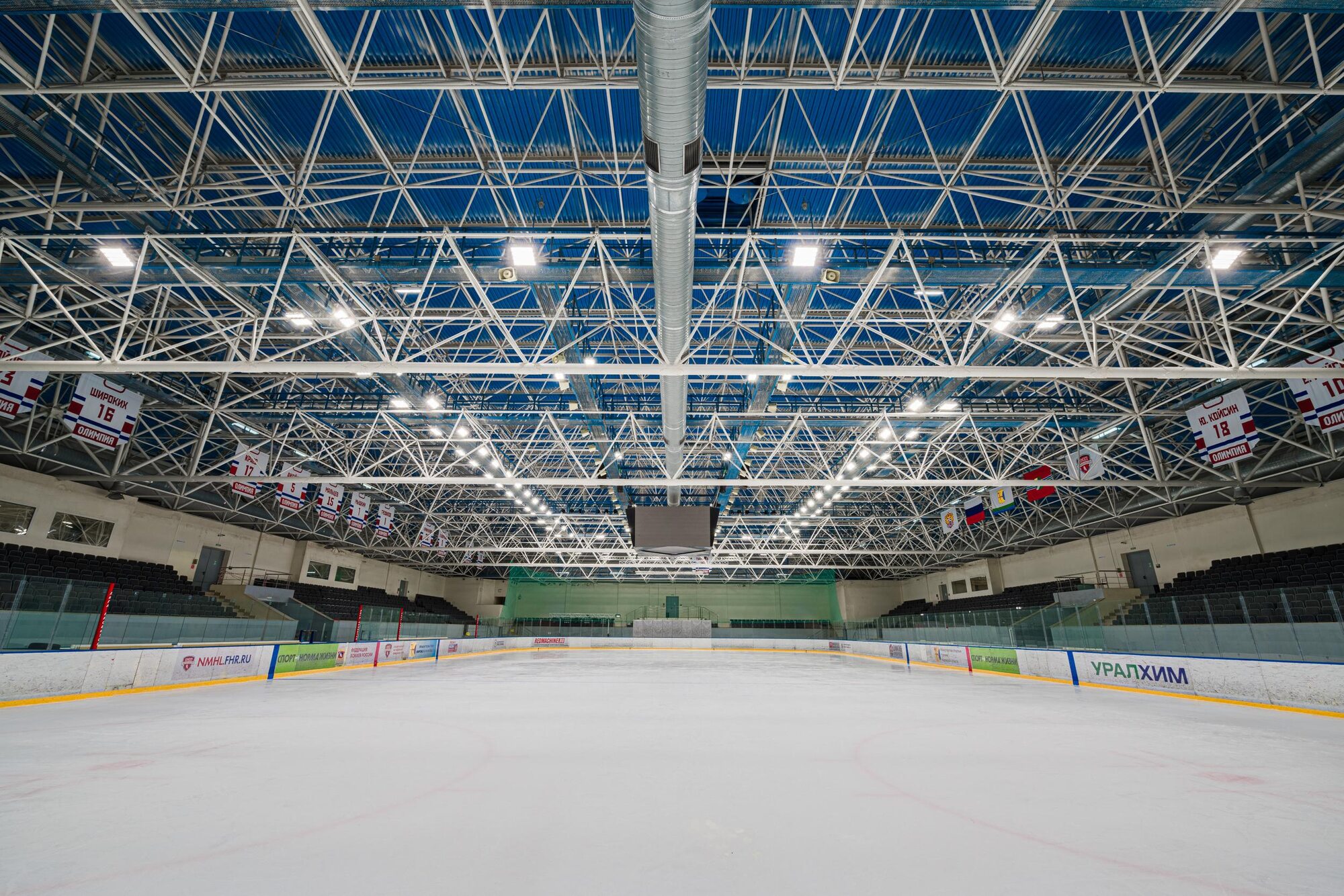

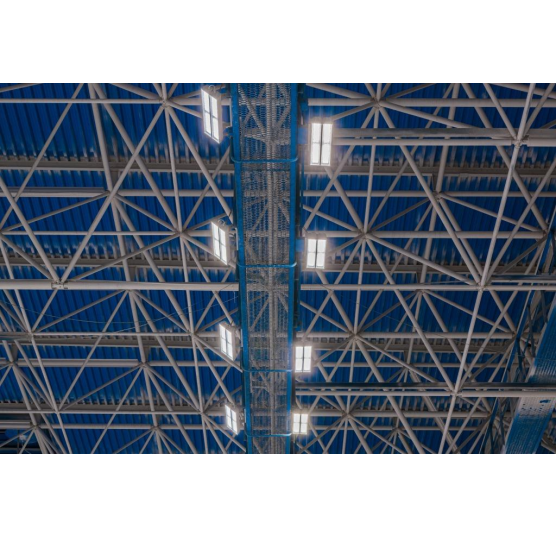

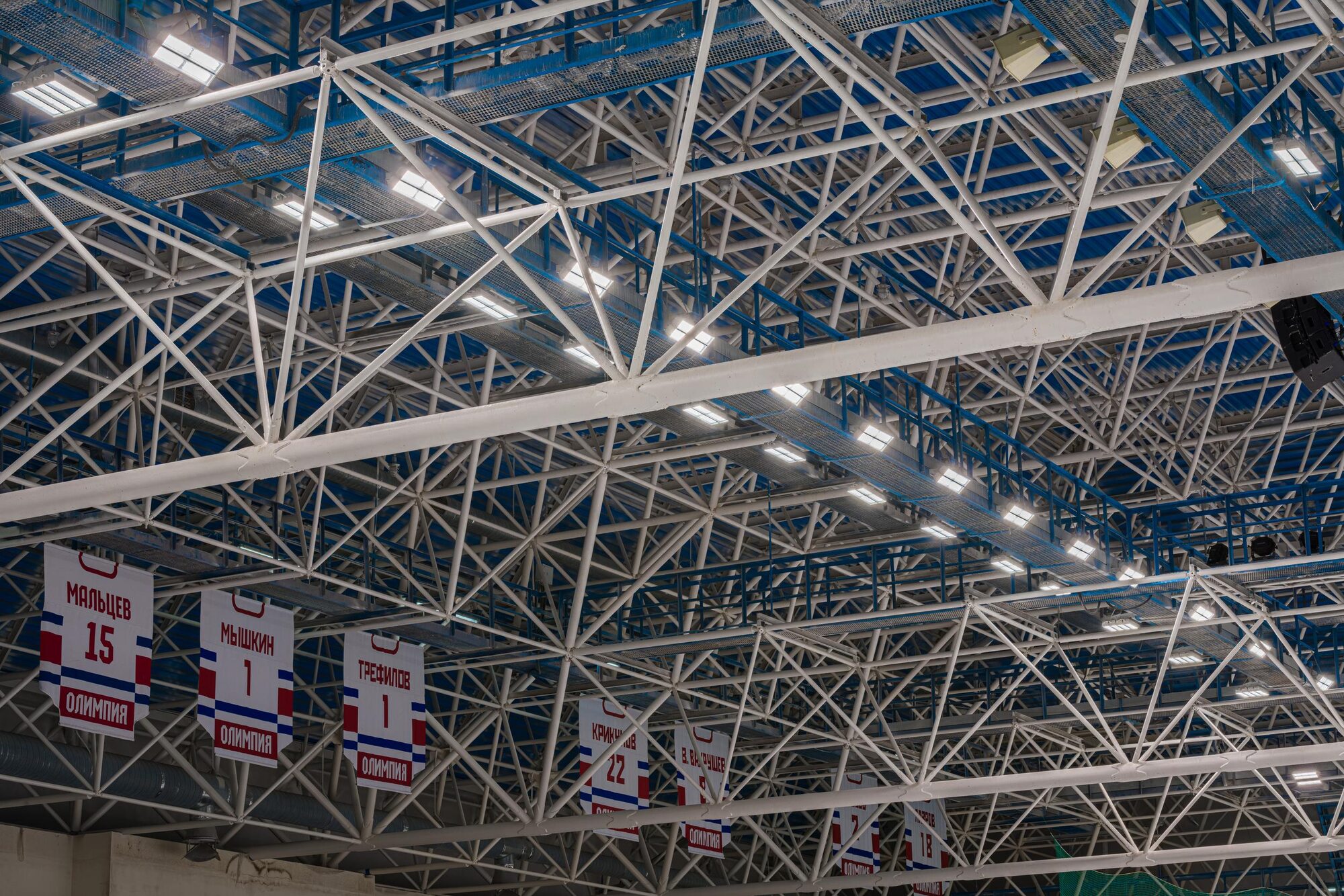

Снизить энергопотребление общего освещения ледовой площадки. Обеспечить равномерное освещение на льду без провалов по яркости

Добиться освещённости, которая соответствует стандартам МХЛ

Создать уровень освещённости и равномерности освещения по стандартам МХЛ без увеличения количества светильников и при этом добиться снижения энергопотребления в 2 раза. Выполнить монтаж нового освещения в местах расположения старого оборудования.

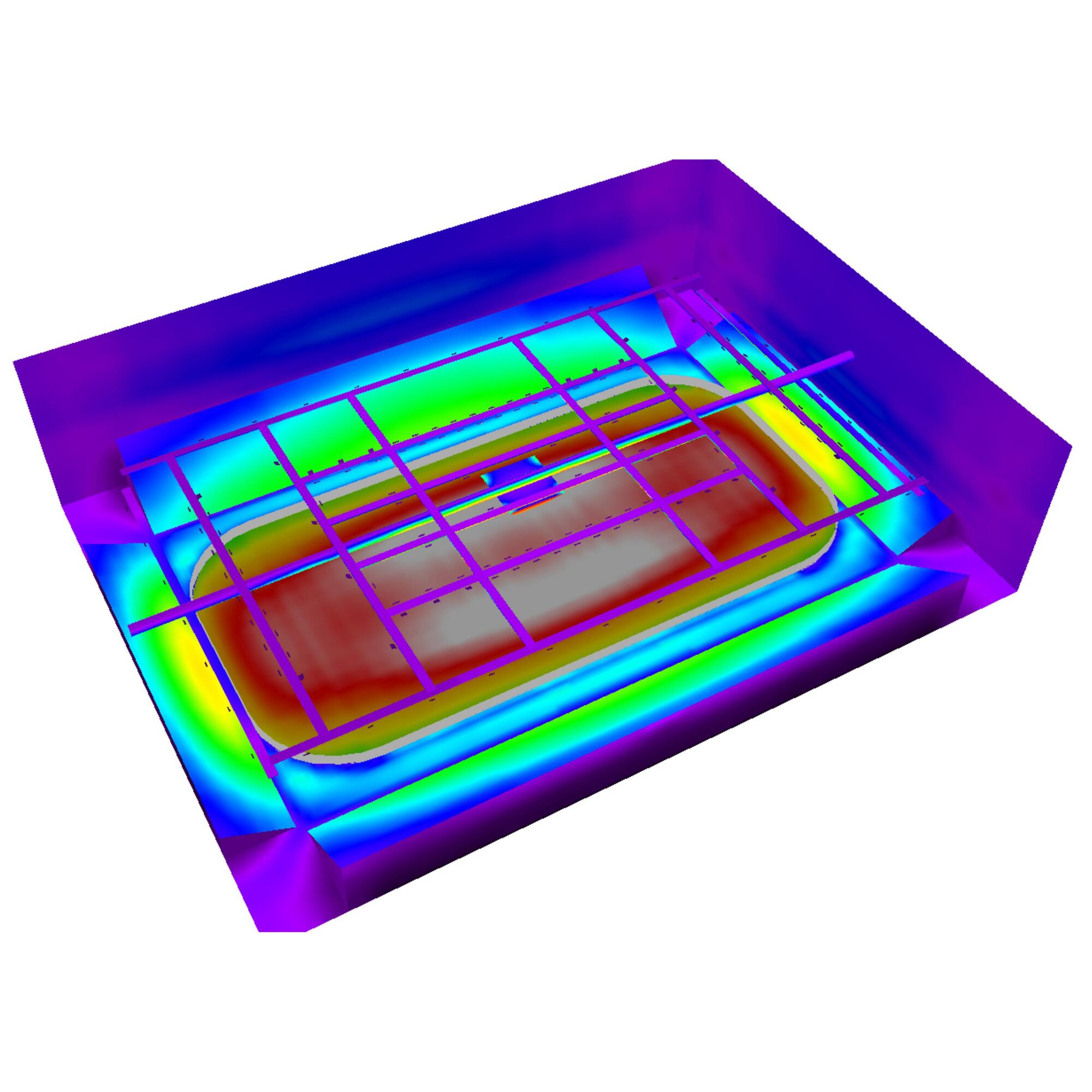

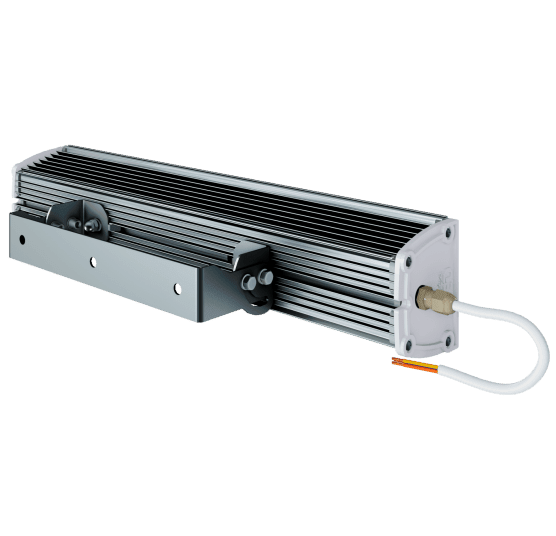

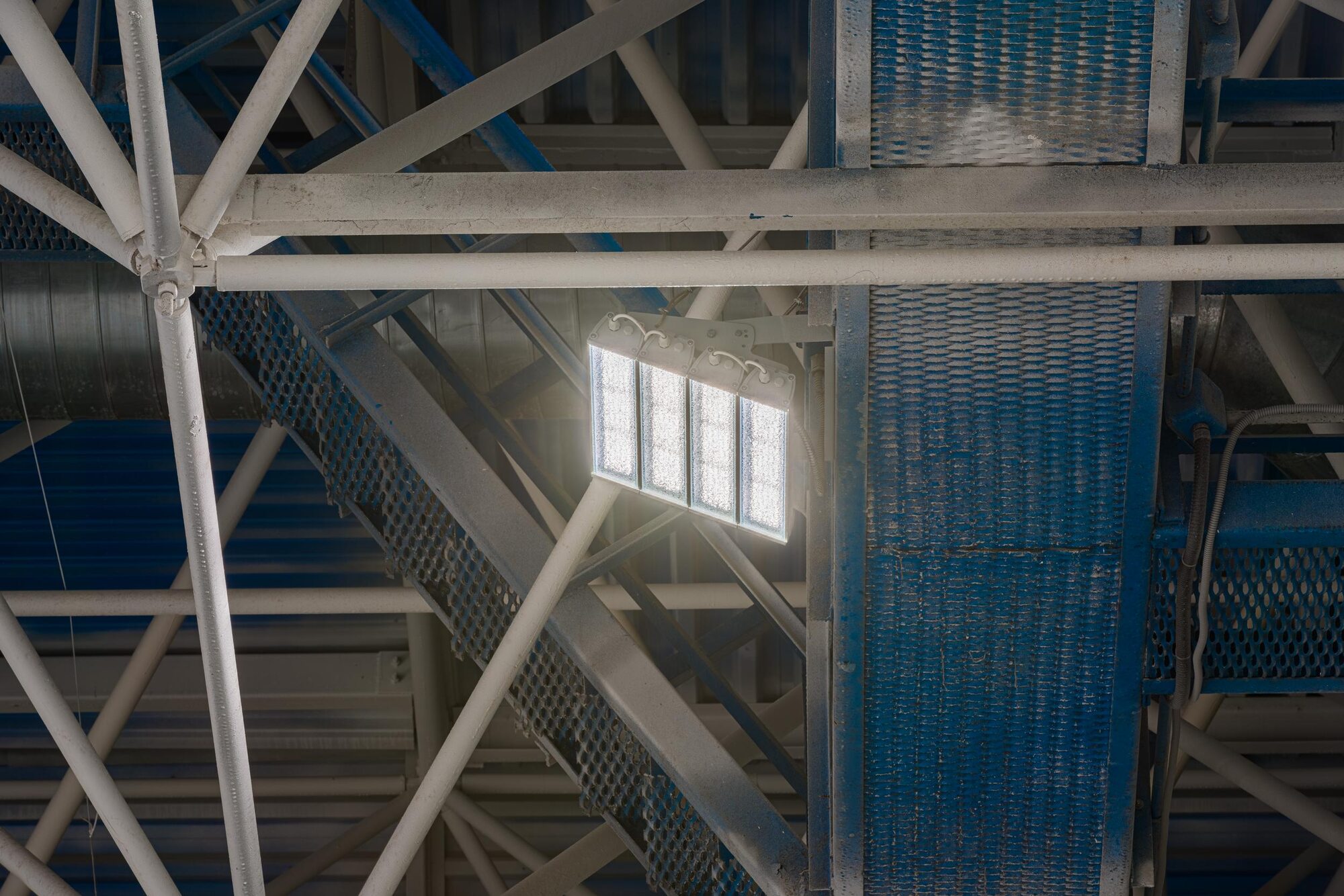

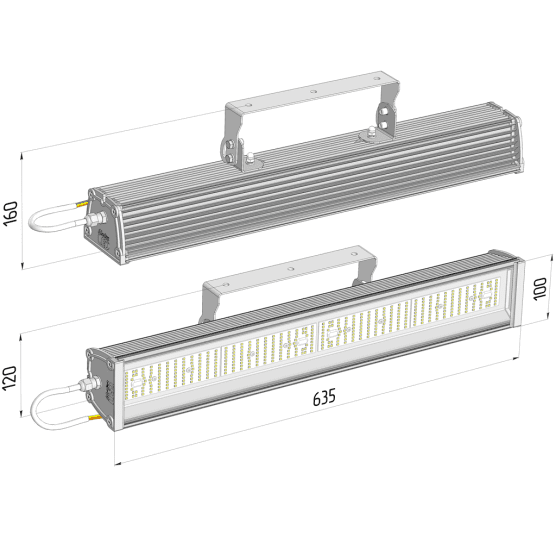

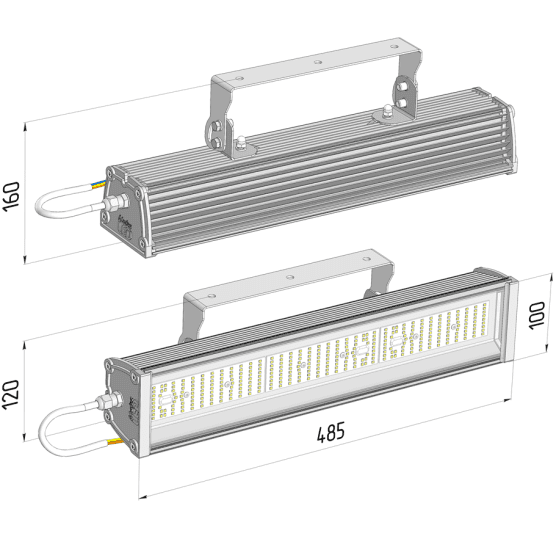

Произведен светотехнический расчёт, который показал мощность, углы раскрытия и наклона каждого светильника. Подобраны светильники собственного производства серии «ДПП», со специально разработанной лирой для установки на существующие монтажные площадки. При монтаже использованы рассеиватели типа «Колотый Лёд» для комфортной освещённости льда для игроков.

- Дополнить существующее освещение на горнолыжном склоне и в тюбинг-зоне светильниками с белым свечением и цветодинамическими прожекторами.

- Осветить входную зону и зону сцены светильниками с белым свечением.

- Осуществить архитектурную подсветку и внутреннее освещение здания для хранения и выдачи лыж.

- Разработать проект освещения склонов с использованием цветодинамической подсветки, при этом разработать минимум три программы работы освещения,  включая режим российского триколора.

- Проектирование требовалось выполнить в кратчайшие сроки.

- Монтаж светильников осложнялся рельефом местности и зимними погодными условиями.

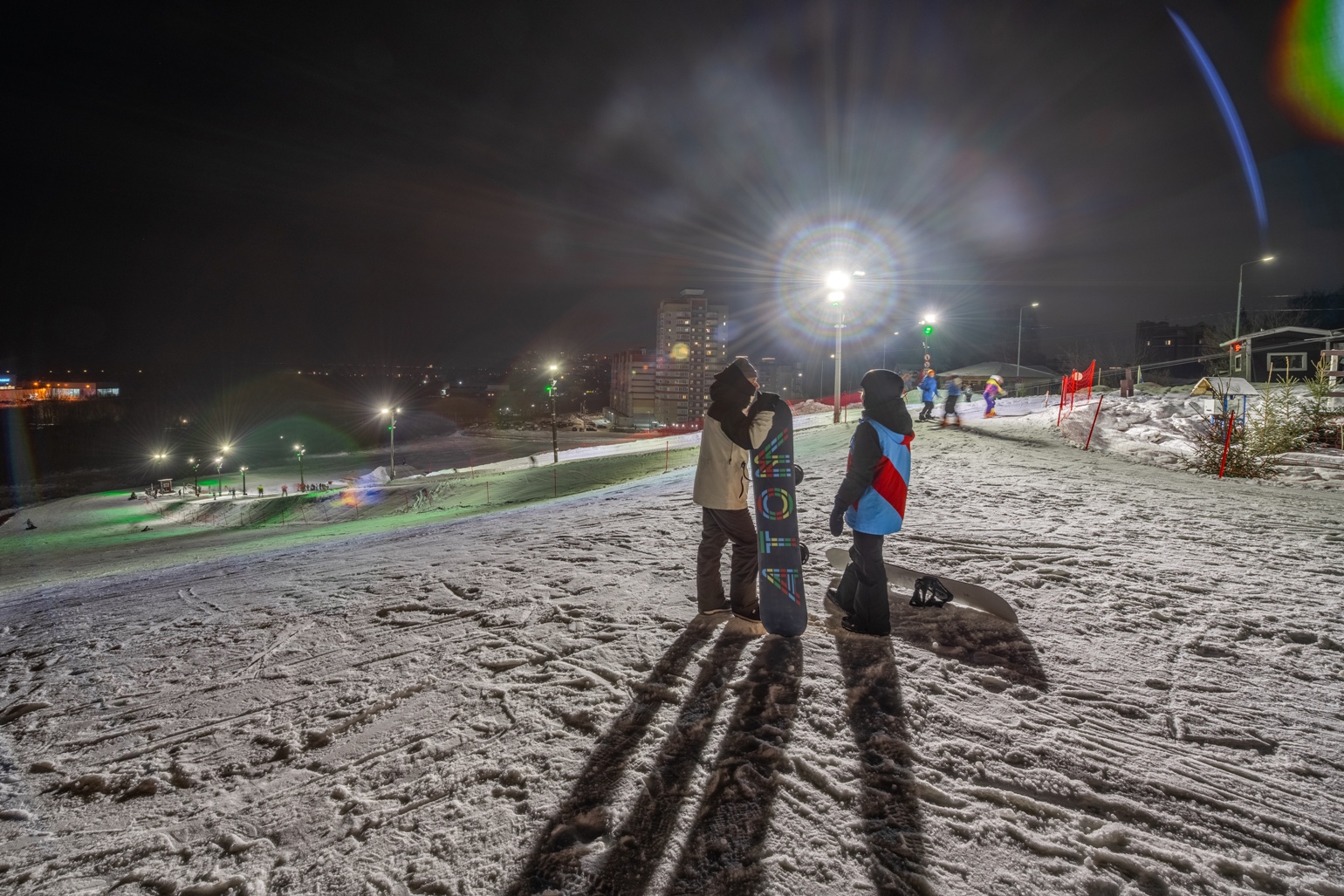

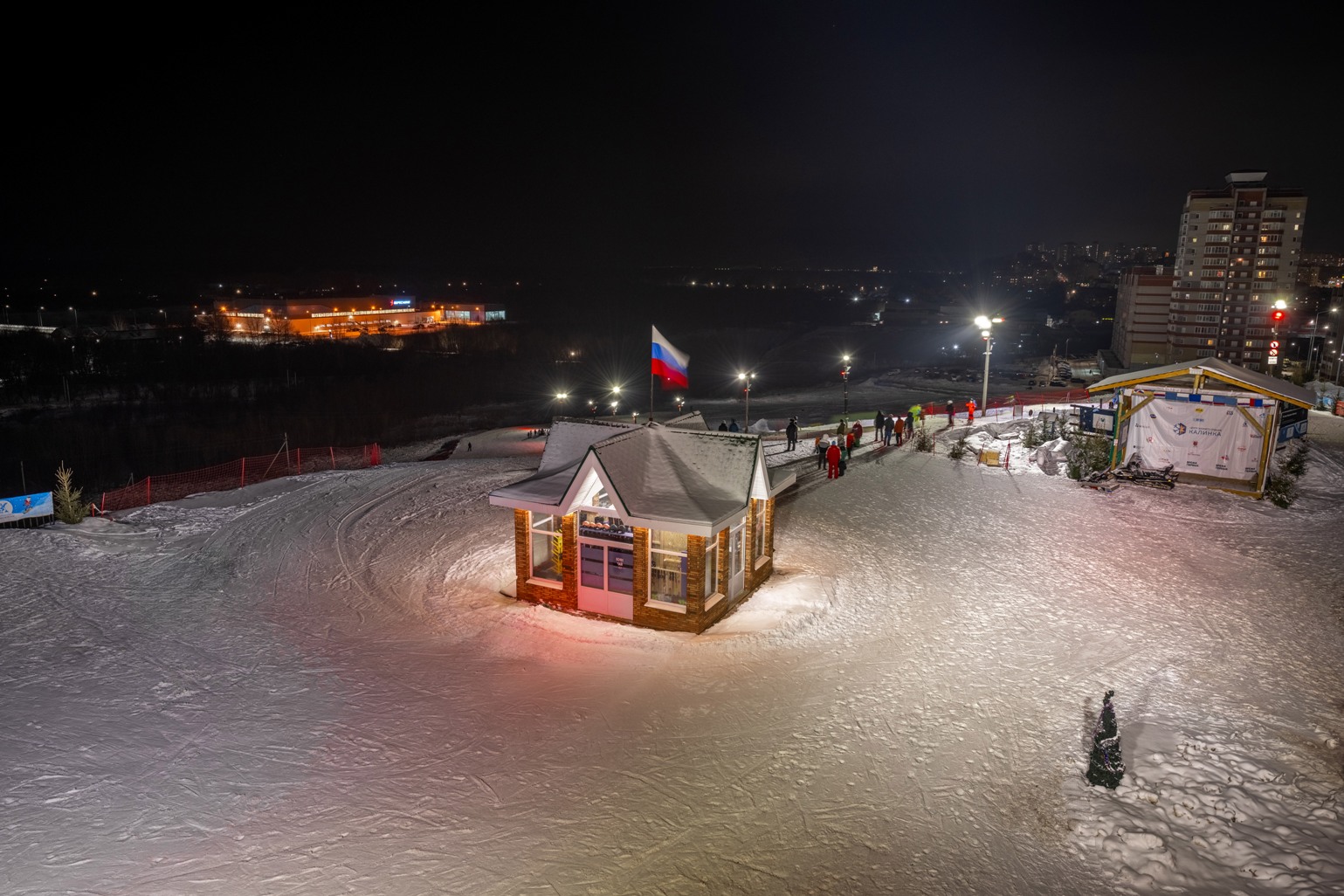

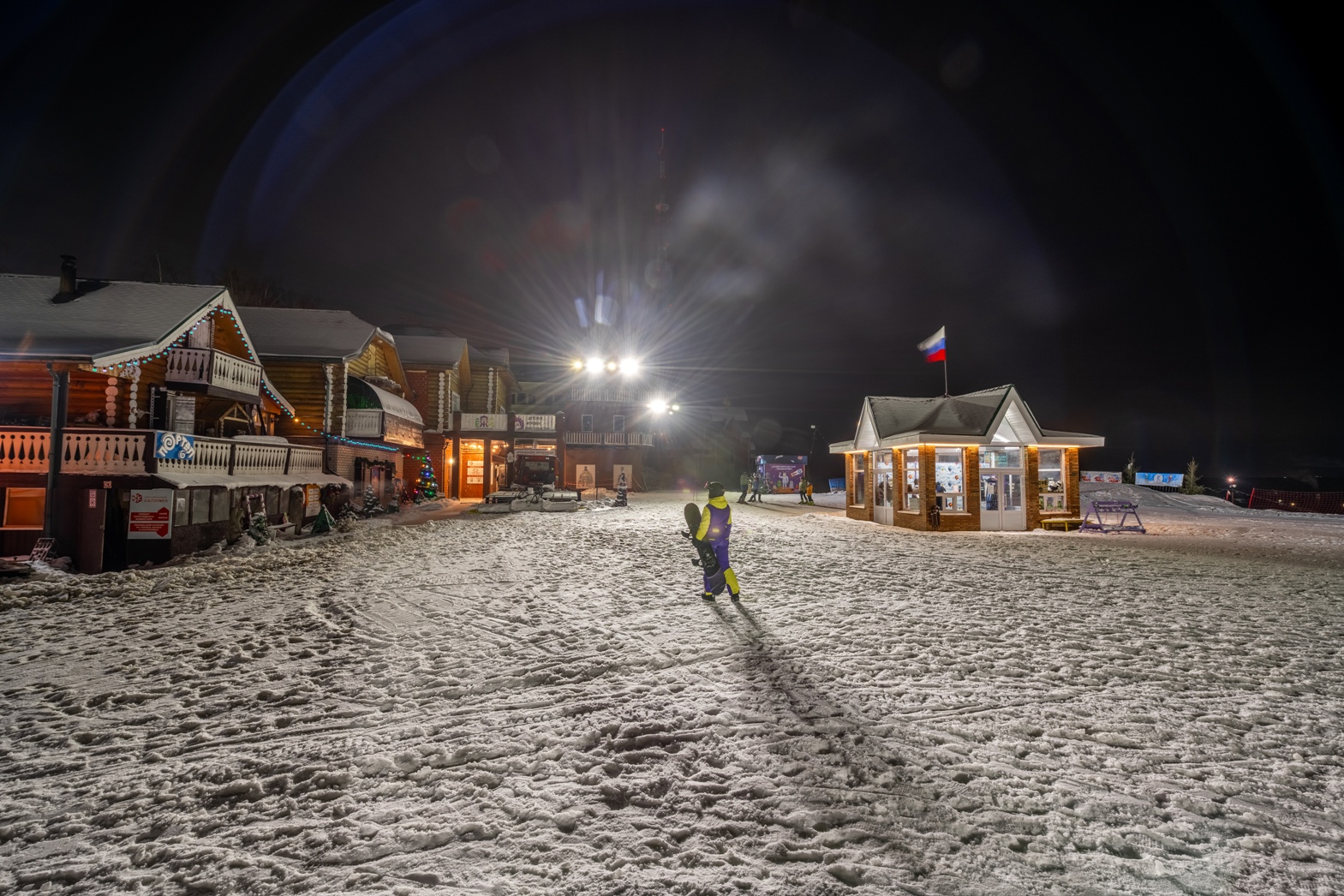

В сжатые сроки был разработан проект освещения для горнолыжного склона, тюбинг-зоны и верхней части склона, учитывающий существующее освещение. Проведен расчет архитектурного и внутреннего освещения здания для хранения спортивного оборудования.

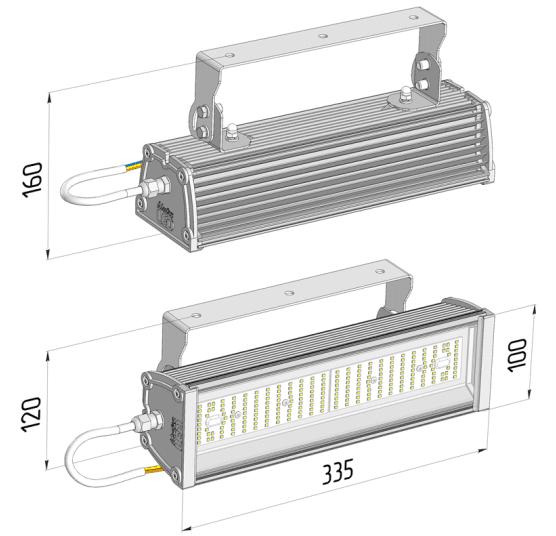

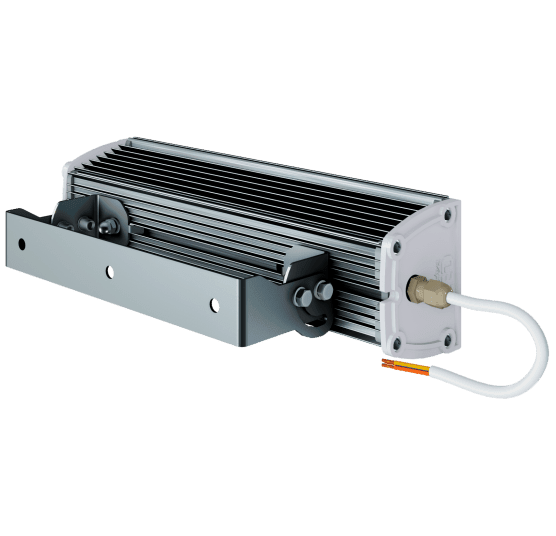

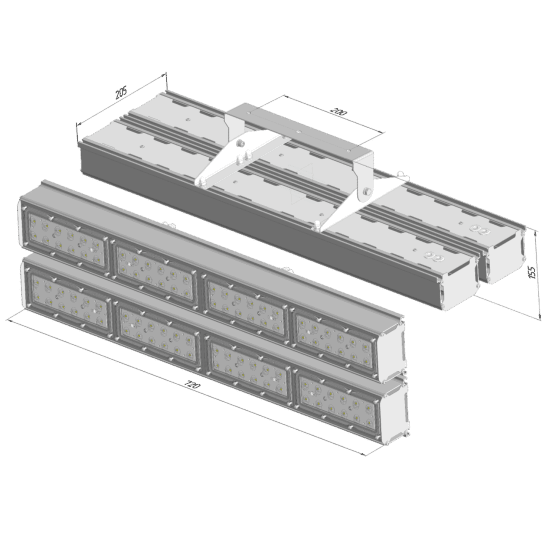

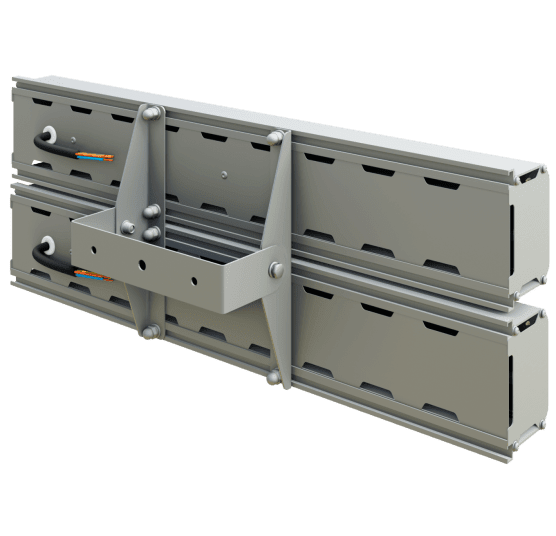

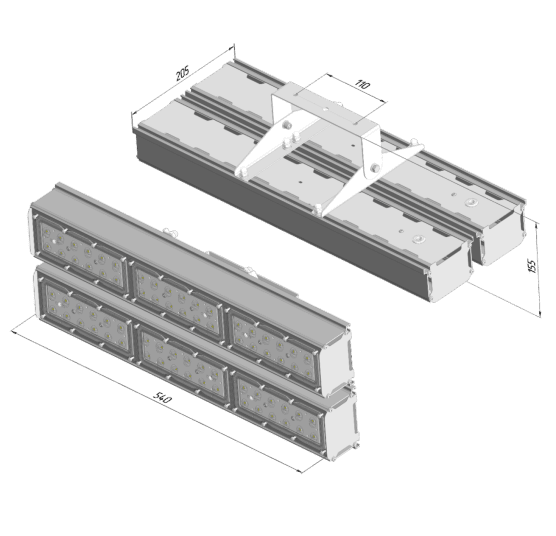

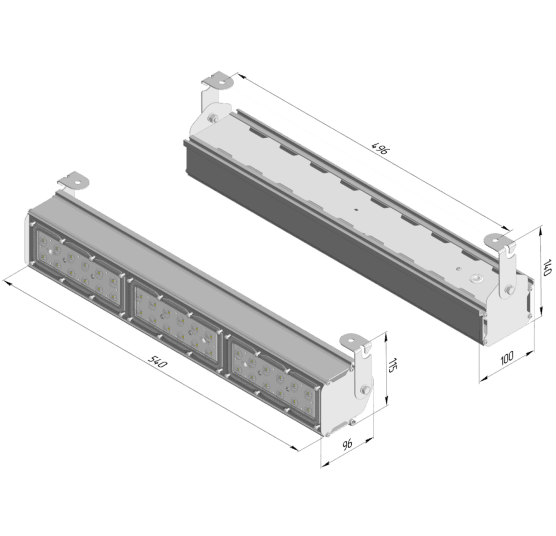

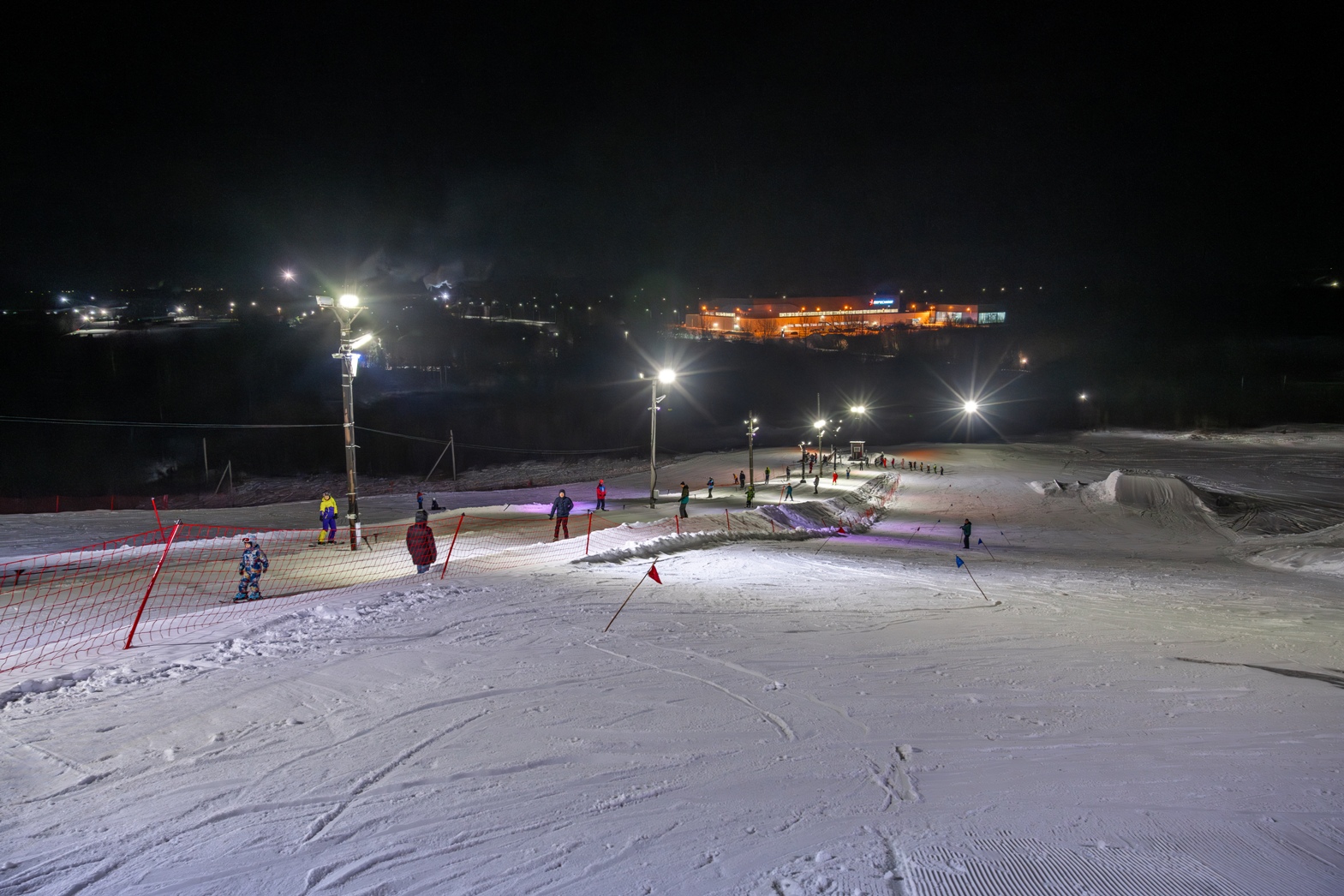

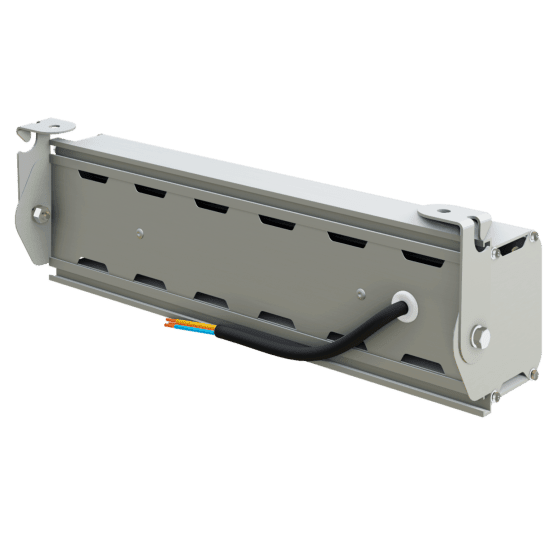

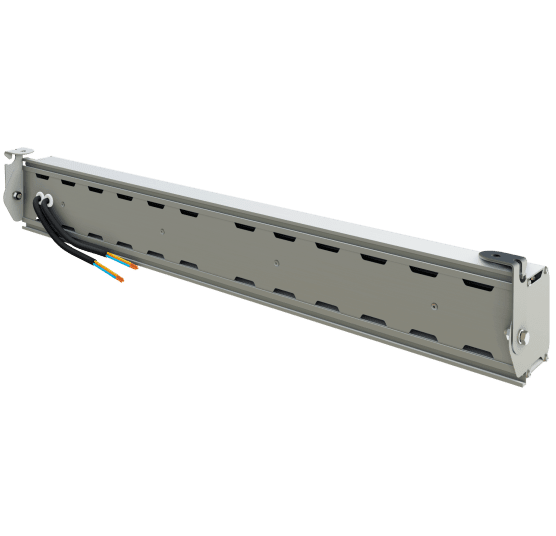

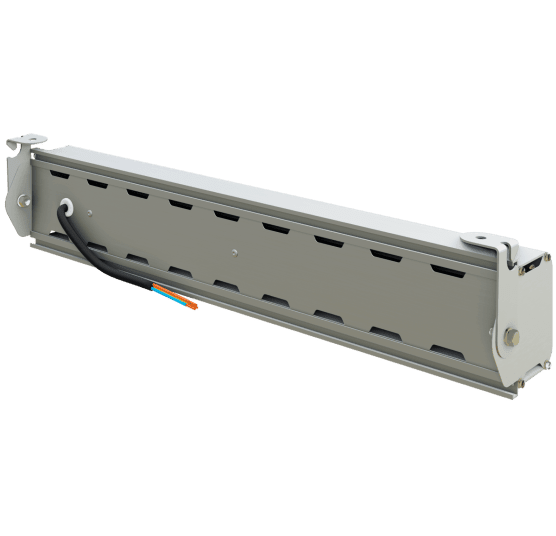

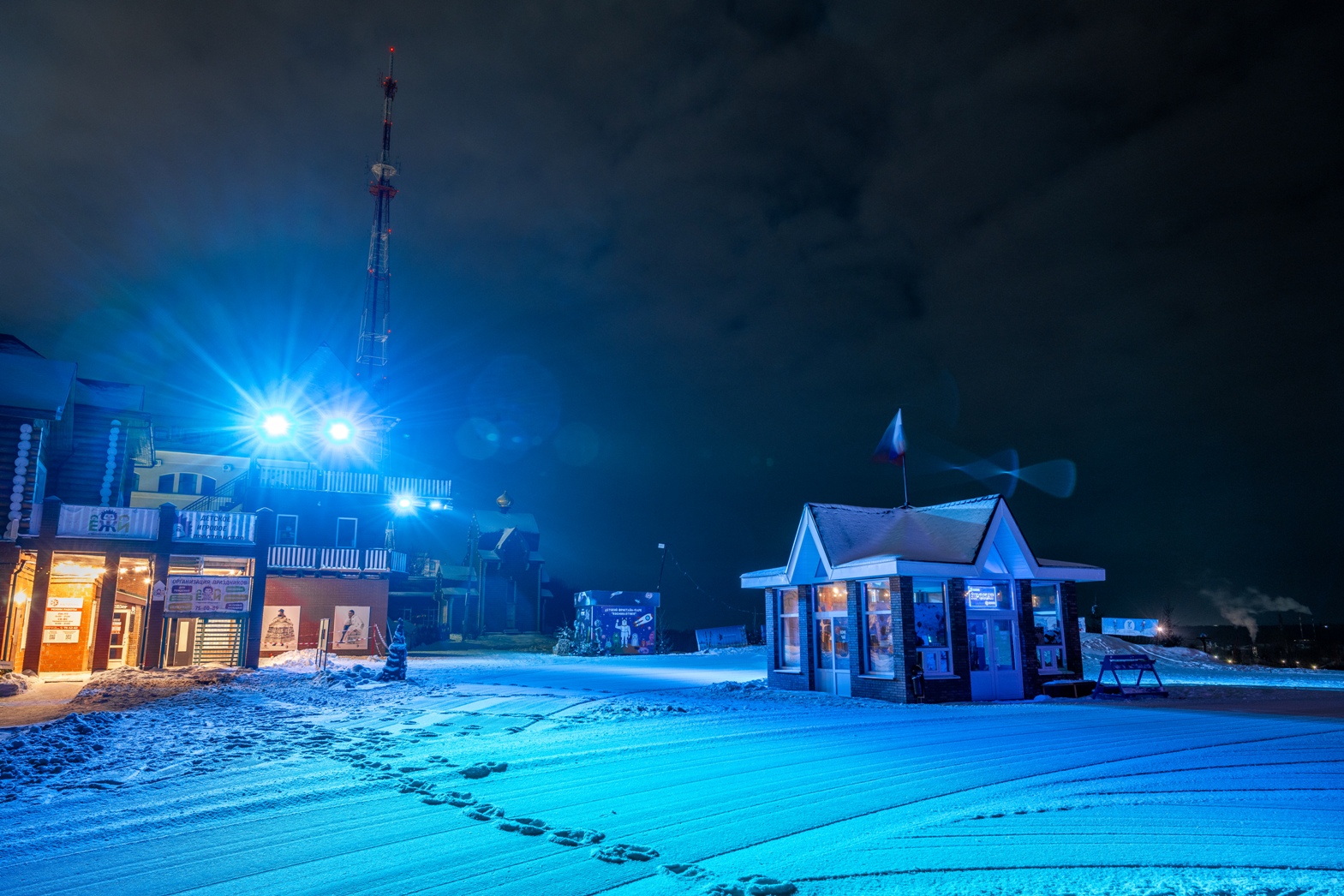

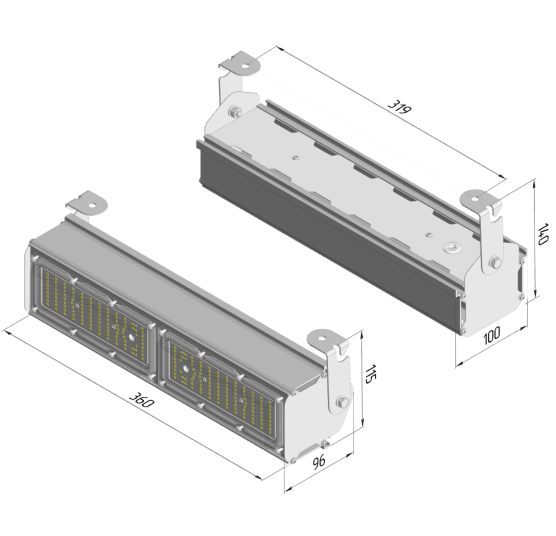

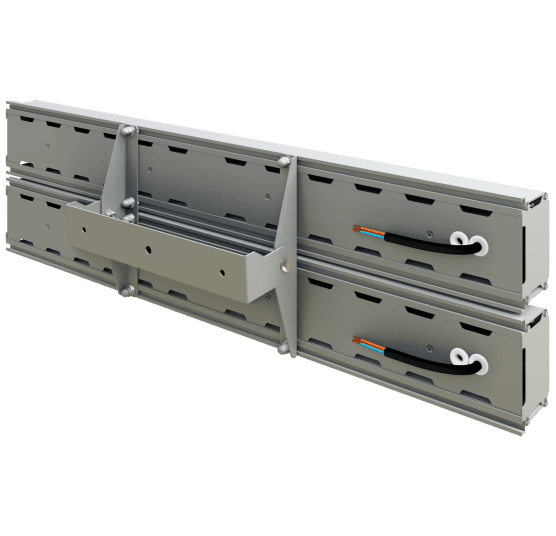

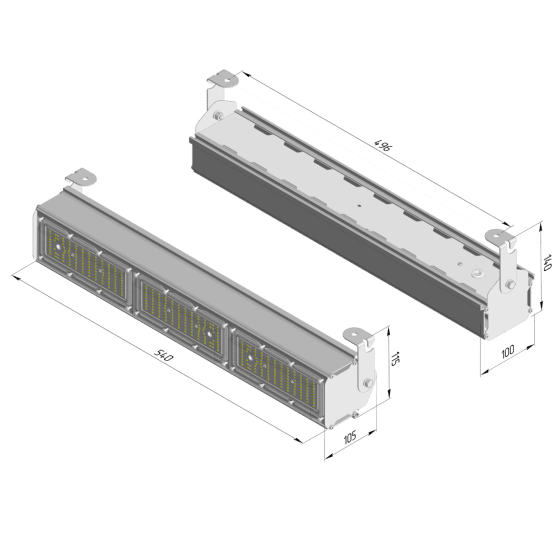

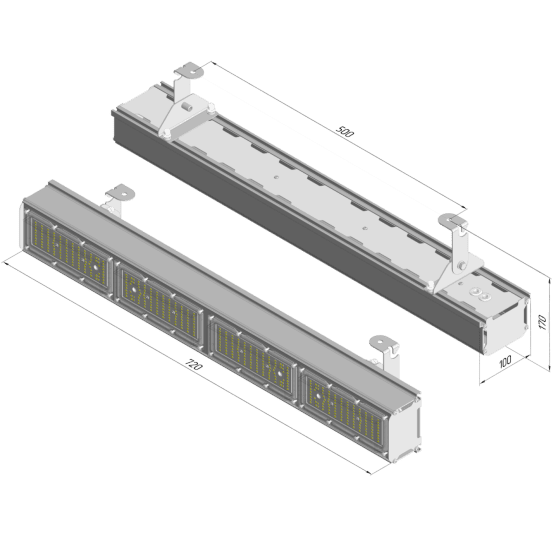

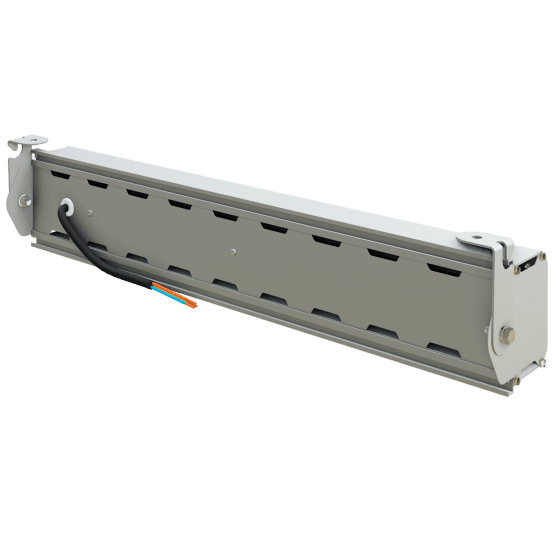

Несмотря на сложные погодные условия, светильники белого свечения серии ДПП-3 были установлены с автовышки на существующие столбы склона. Эти светильники также освещают входную зону и зону сцены Центра «КАЛИНКА». Для архитектурной подсветки здания для хранения и выдачи лыж использована контурная система освещения Т15 и светильники серии ДБА.

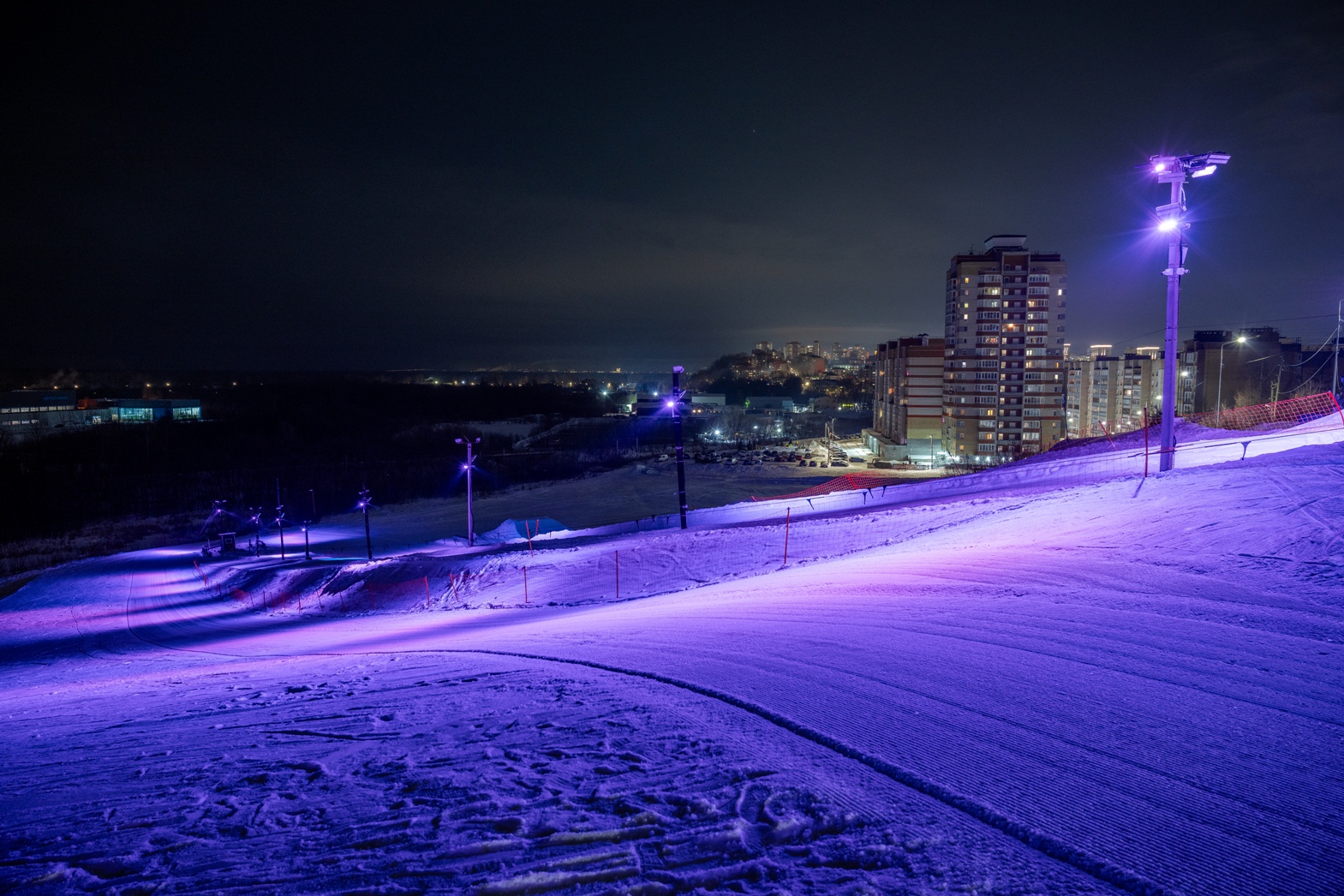

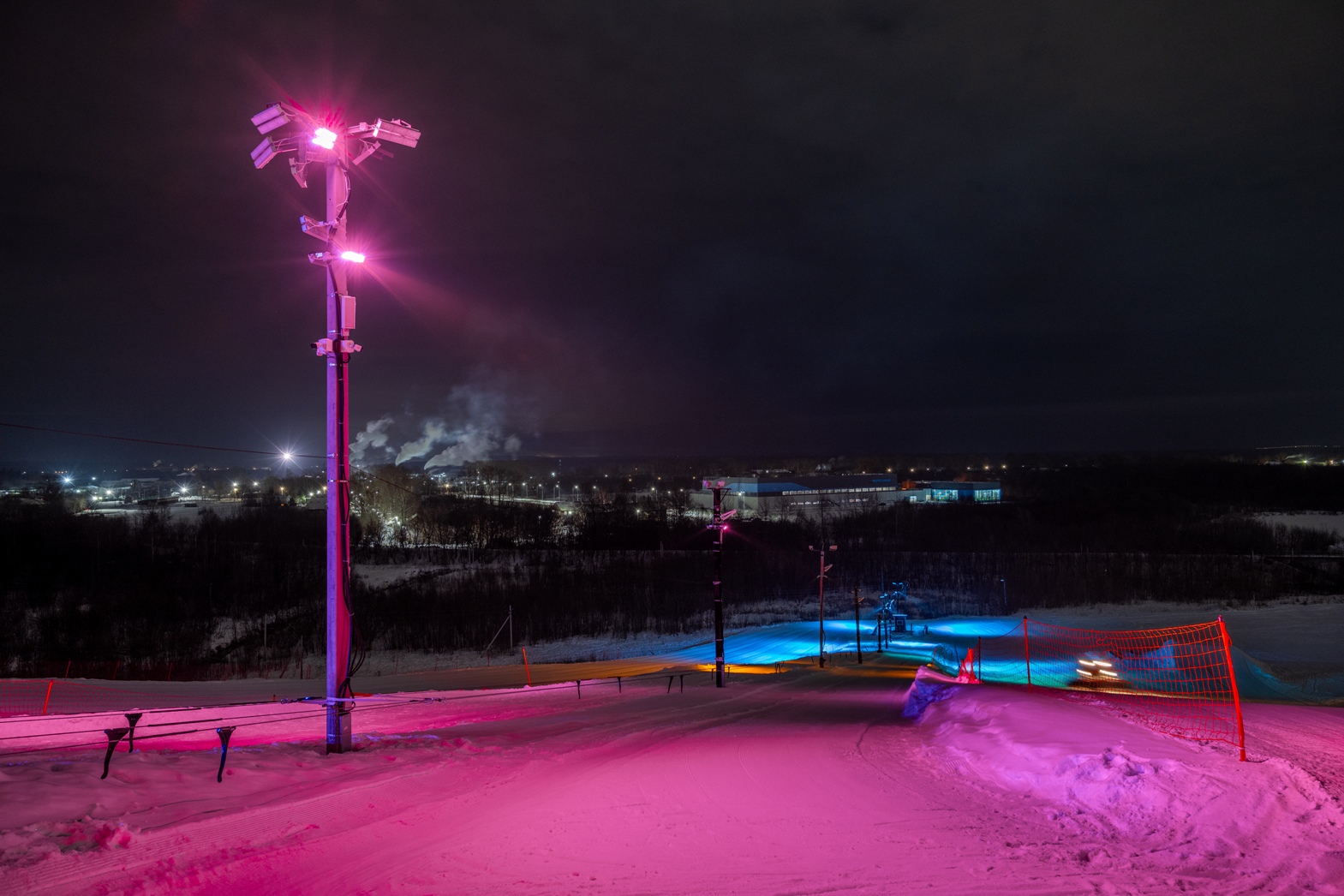

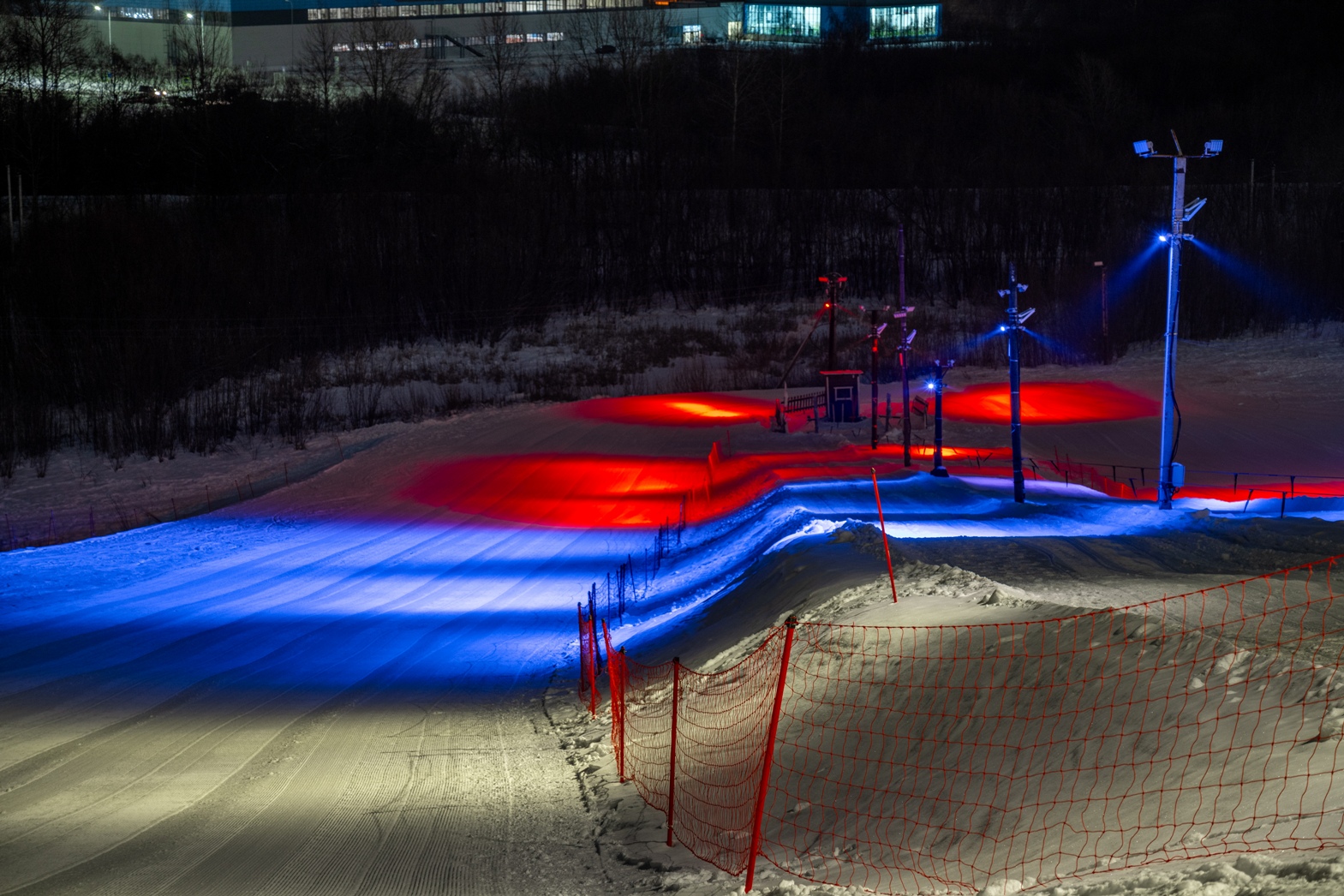

Также был разработан проект цветного освещения для горнолыжного склона и тюбинг-зоны, а также программа управления освещением с разнообразными статическими и динамическими режимами. В проекте использованы цветодинамические прожекторы серии ДБАД с системой смешивания цветов RGBWA

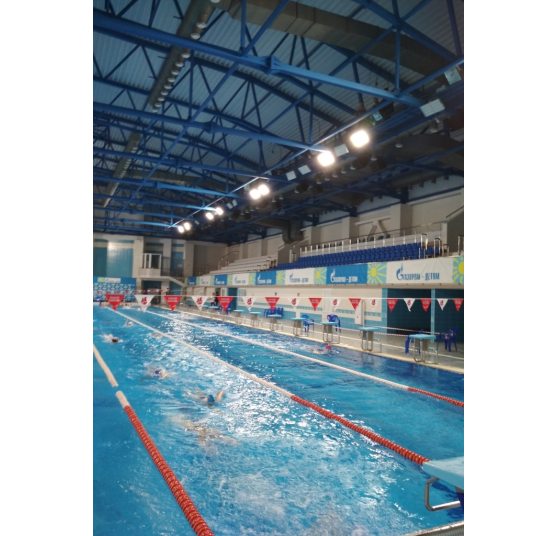

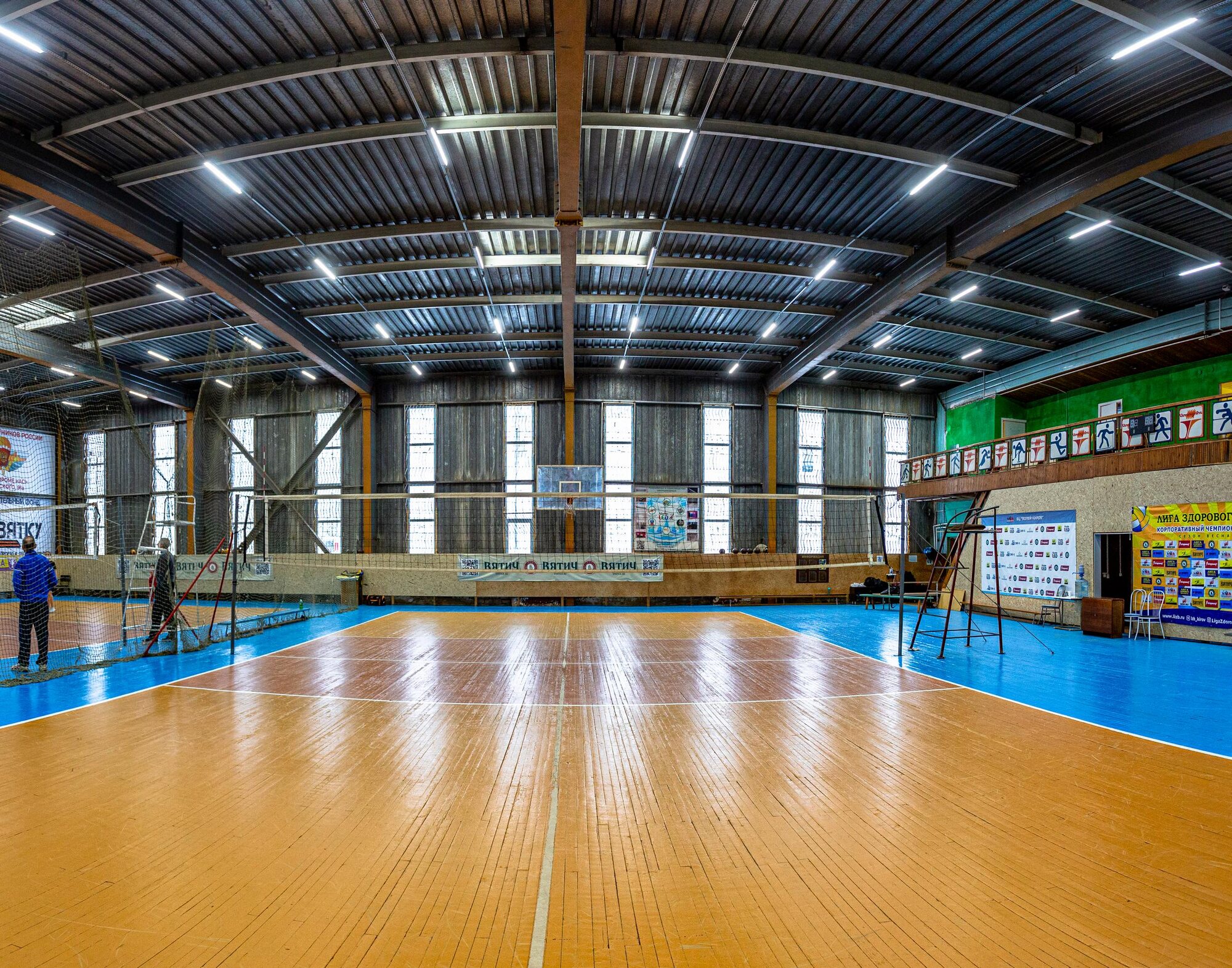

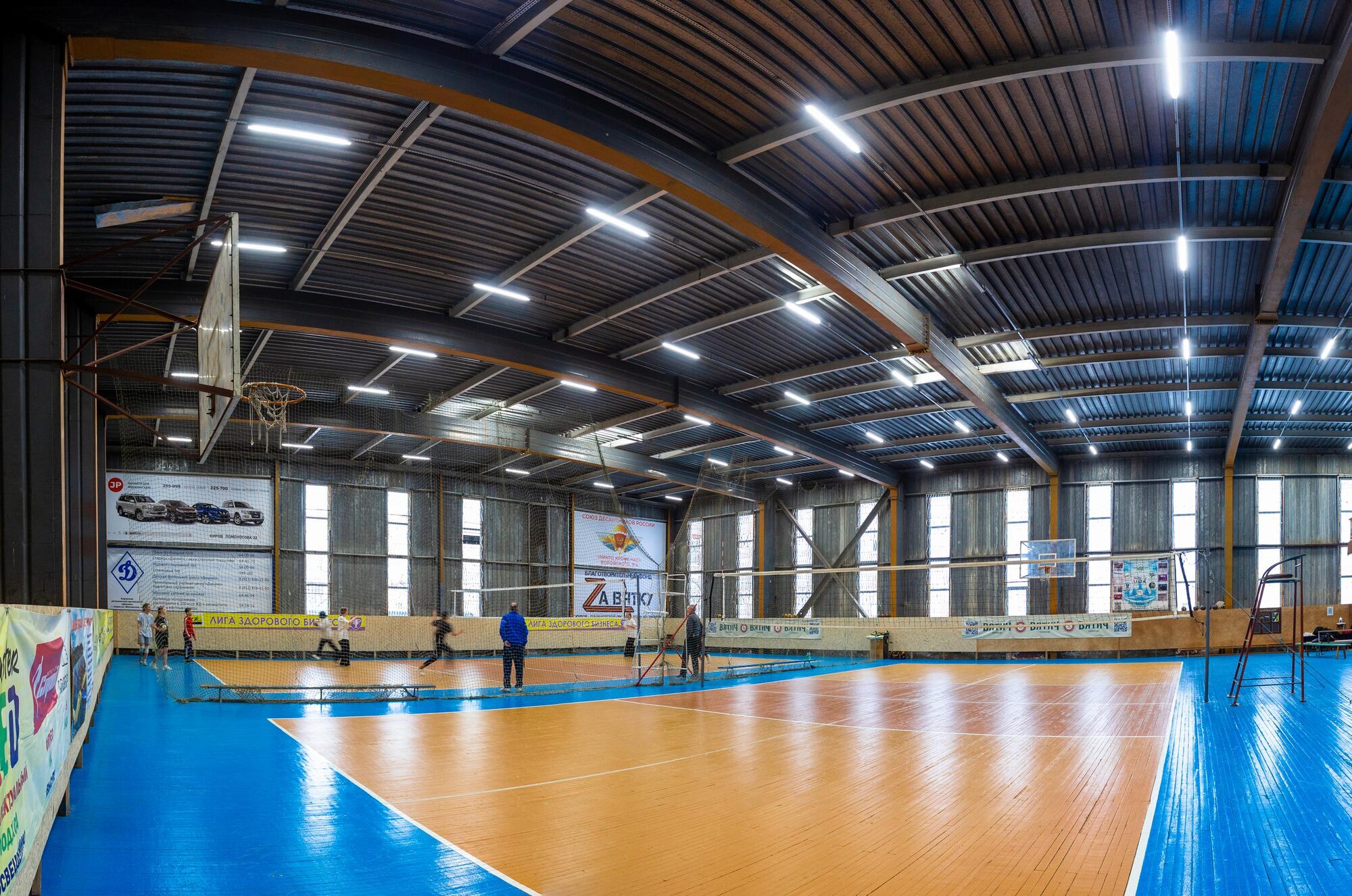

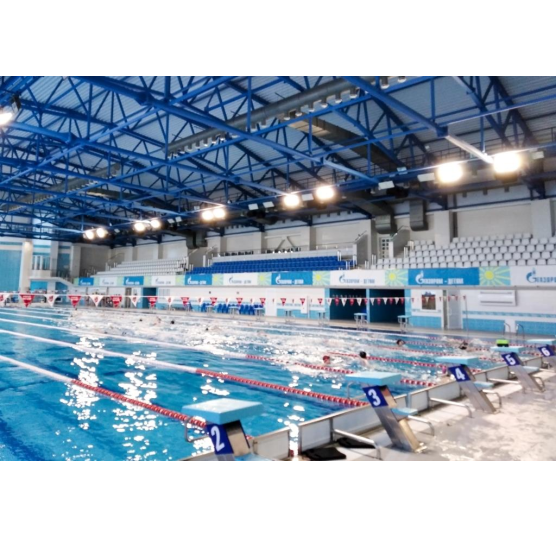

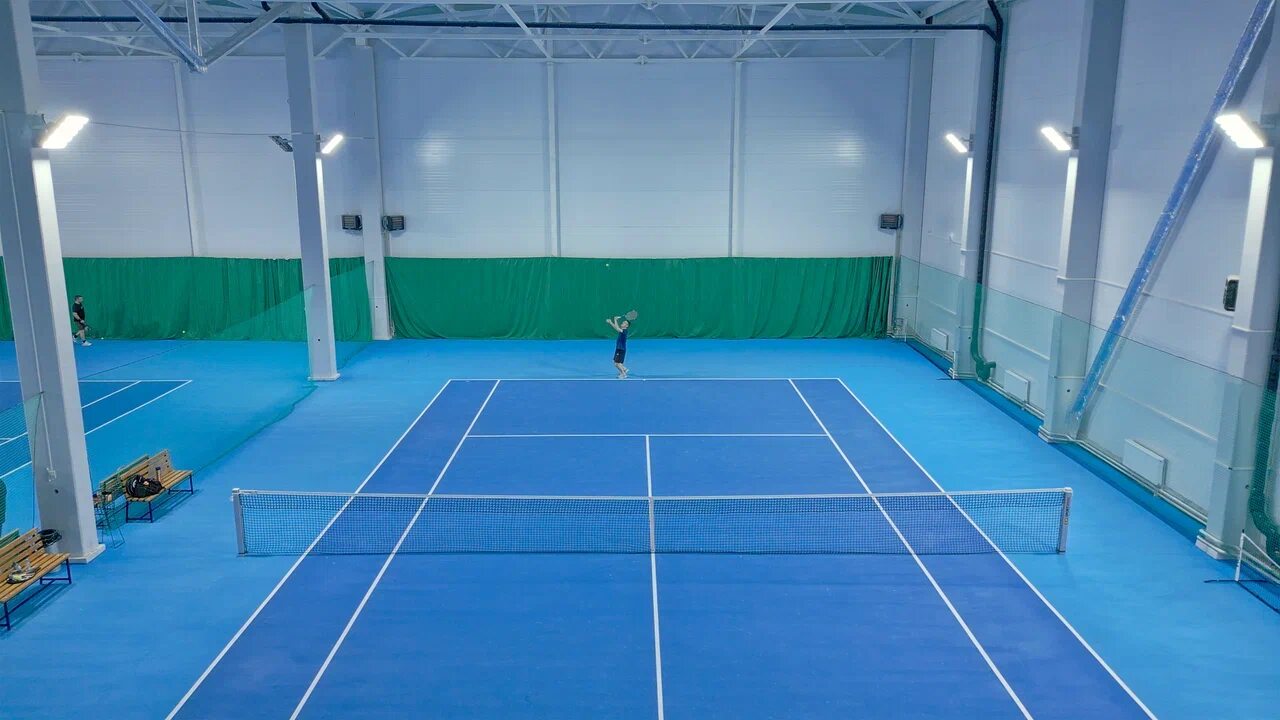

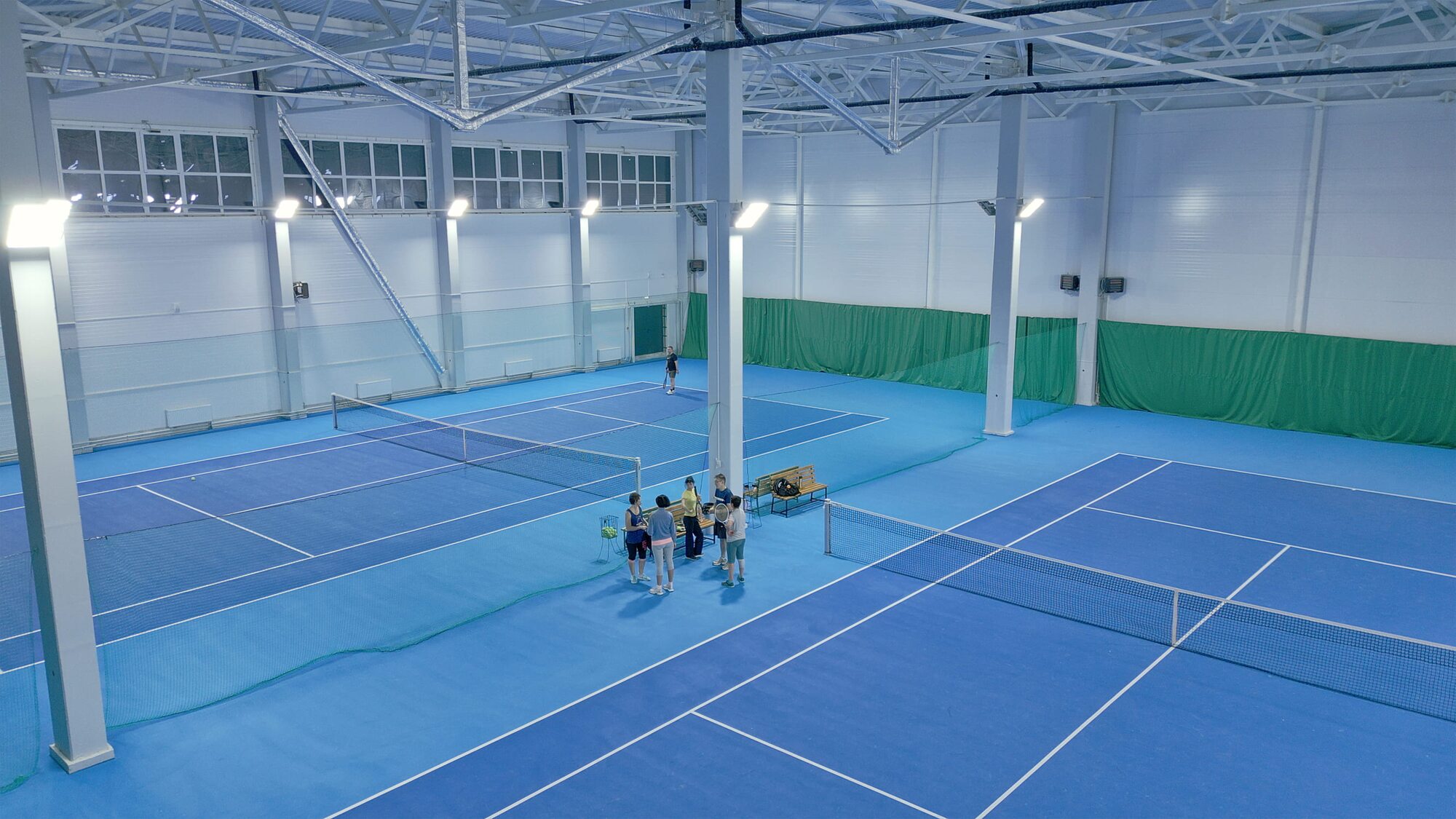

Получить освещённость залов без теней, бликов и слепящего эффекта. Нужно использовать светодиоды с высоким индексом цветопередачи CRI, светоотдачей, рассеиванием тепла и равномерностью освещения. При этом добиться минимального энергопотребления.

Необходимо, чтобы во время соревнований яркость светильников достигала 100%, при тренировках — 50%. Требуется использовать сверхпрочное оборудование, чтобы избежать повреждений при попадании спортивными снарядами. Монтаж на высоте 8 метров.

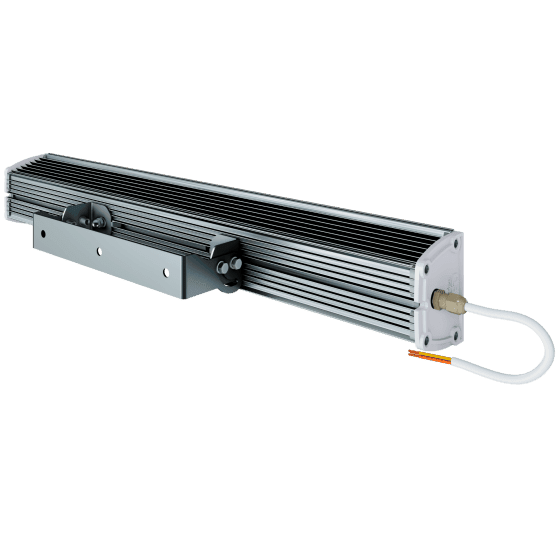

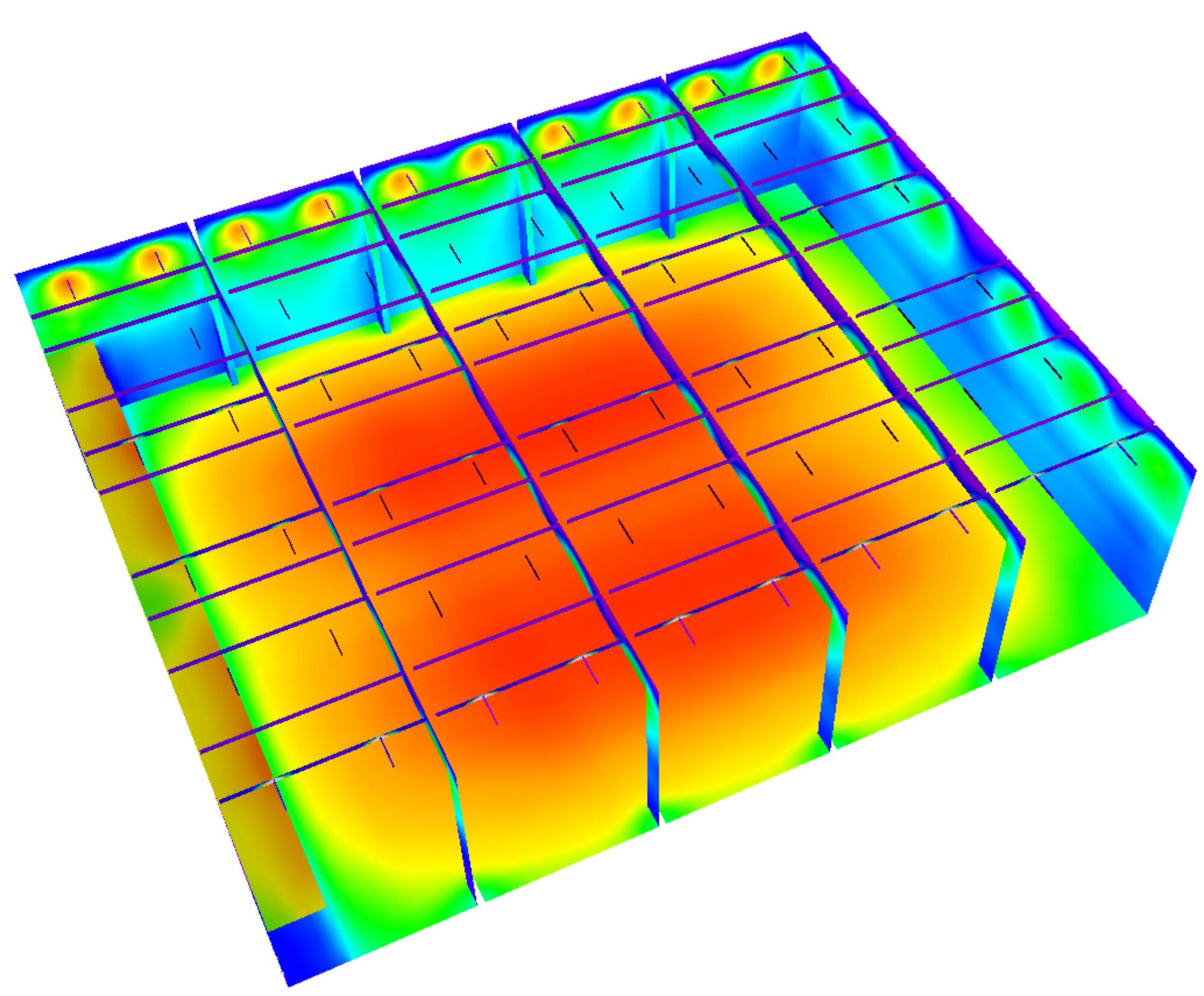

Выполнен светотехнический расчёт. Разработан проект расположения светильников и подобрано оборудование. Для верхнего бокового освещения предложены светильники ДПП-380-6000-6 (степень защиты IP-65, с индексом цветопередачи 83-85 RA). Световое оборудование изготовлено из анодированного алюминиевого профиля. В светильники поставлено матовое рассеивающее стекло. Проведены монтажные работы на высоте 8 метров.

За 3 недели ввести в эксплуатацию проект освещения.

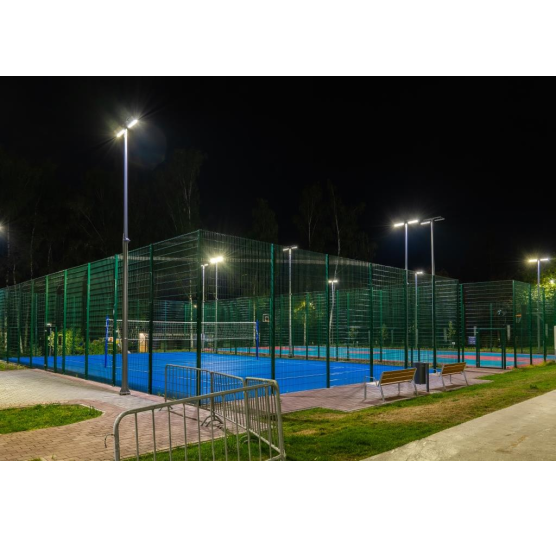

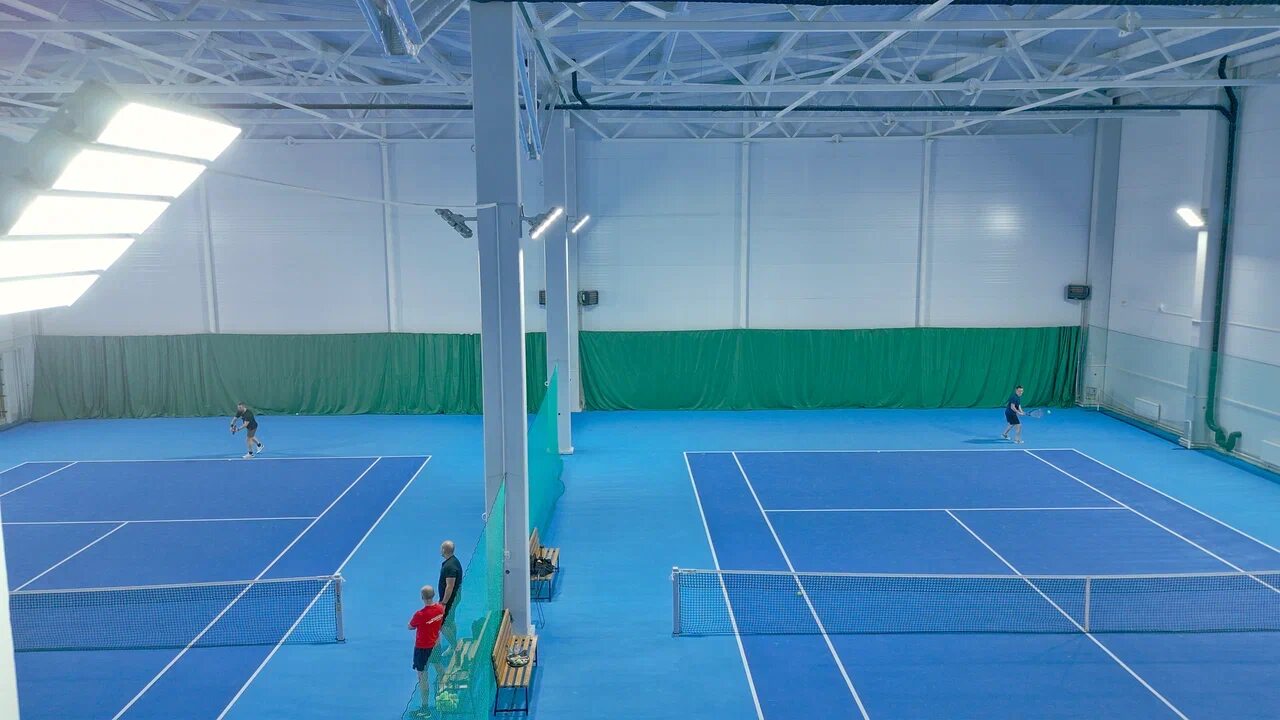

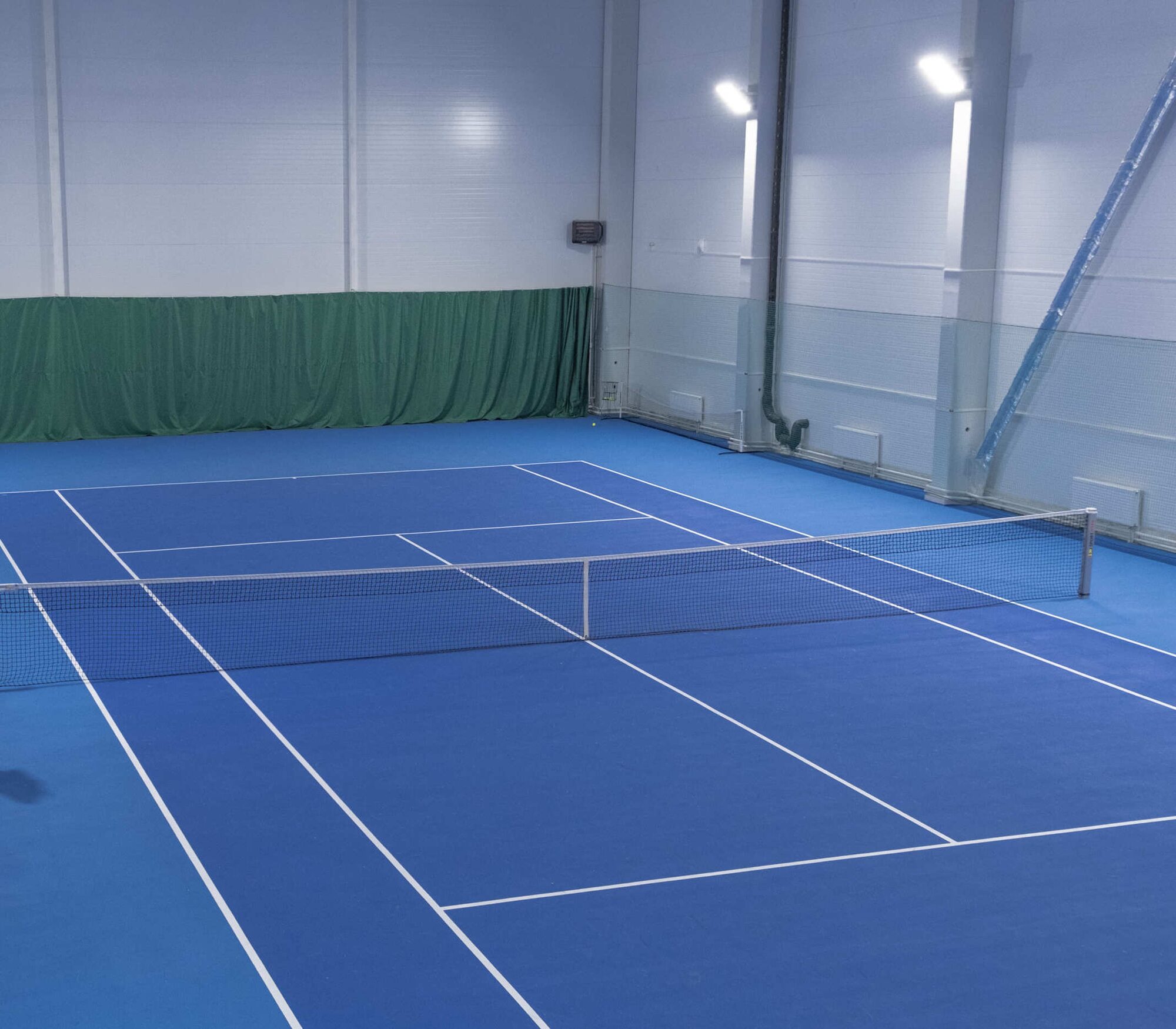

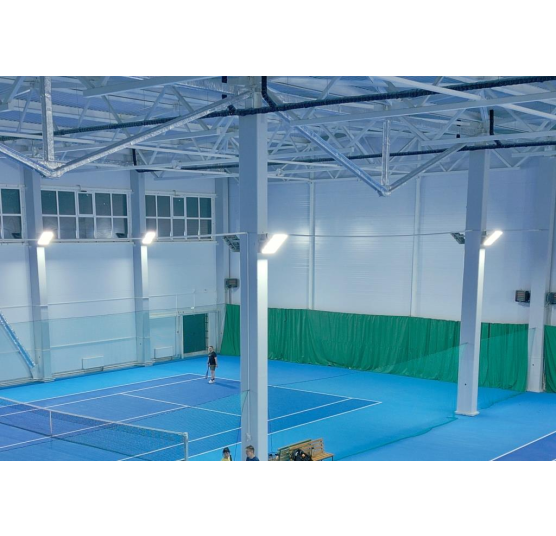

Подобрать оборудование, чтобы освещённость кортов составляла 150 lx, равномерность освещения не ниже 0.2, отсутствие теней, бликов и слепящего эффекта. Разработать крепежную систему светильников, устойчивых к ветровым нагрузкам и природным явлениям. Обеспечить минимальное энергопотребление с учетом нормативов.

Спроектировать специализированные кронштейны для прожекторов, приспособленные к столбам различного диаметра. Учесть, что на различных опорах будут находиться разное число прожекторов.

Установить элементы крепления прожекторов на металлические столбы, принимая во внимание угол наклона и возможность поворота прожекторов.

Требуется произвести установку на высоте 10 метров.

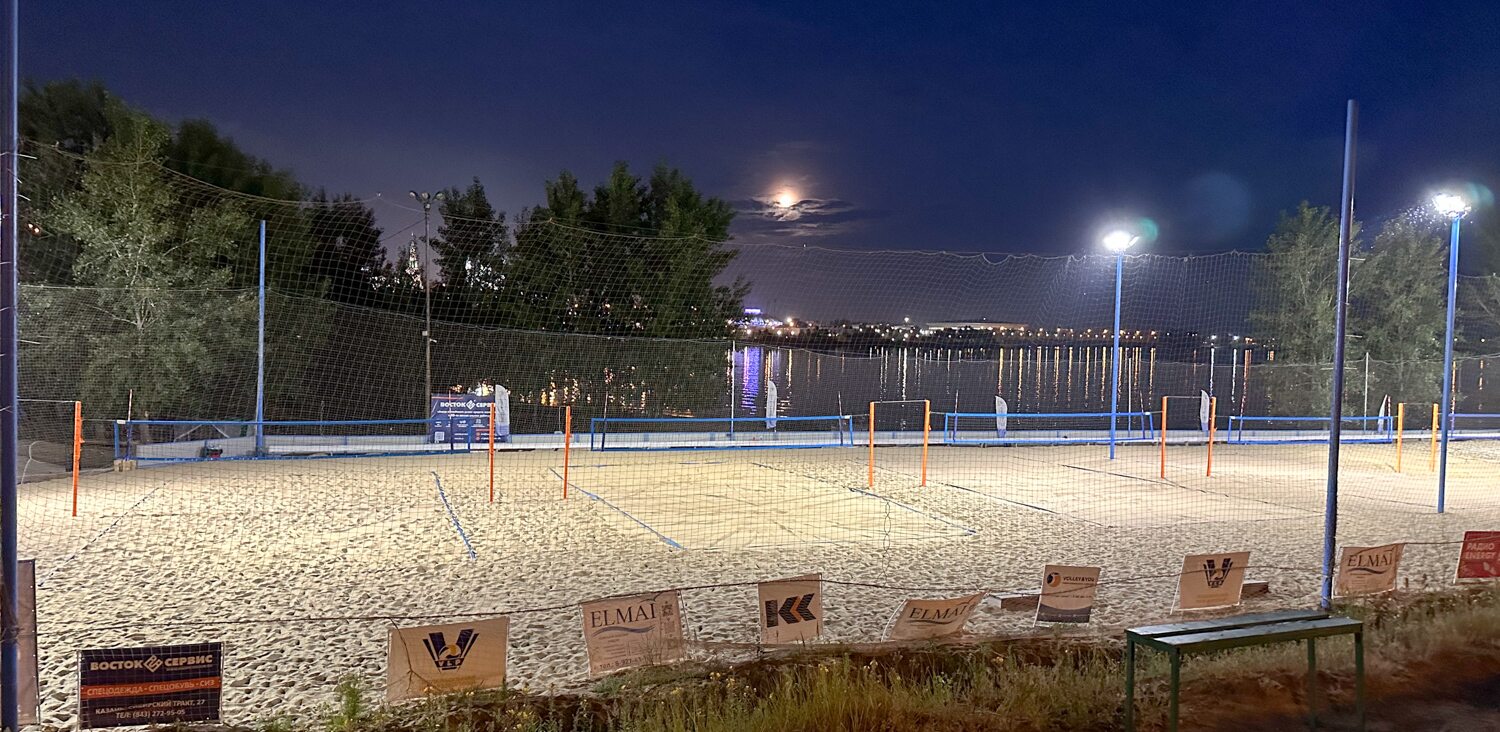

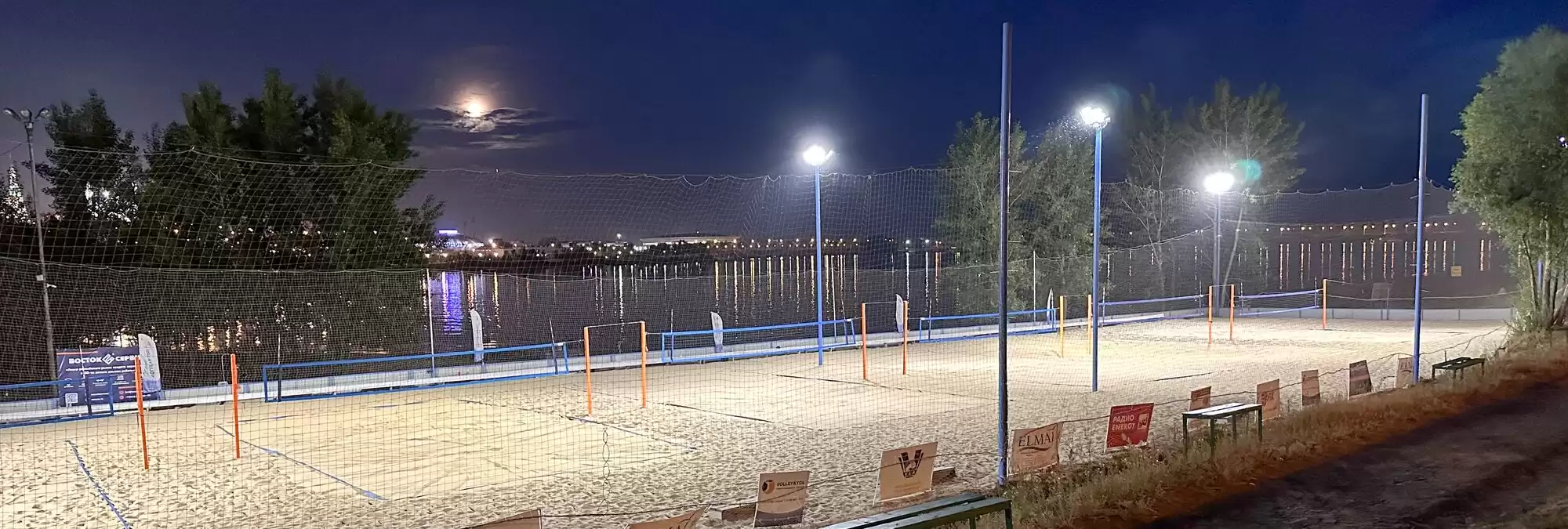

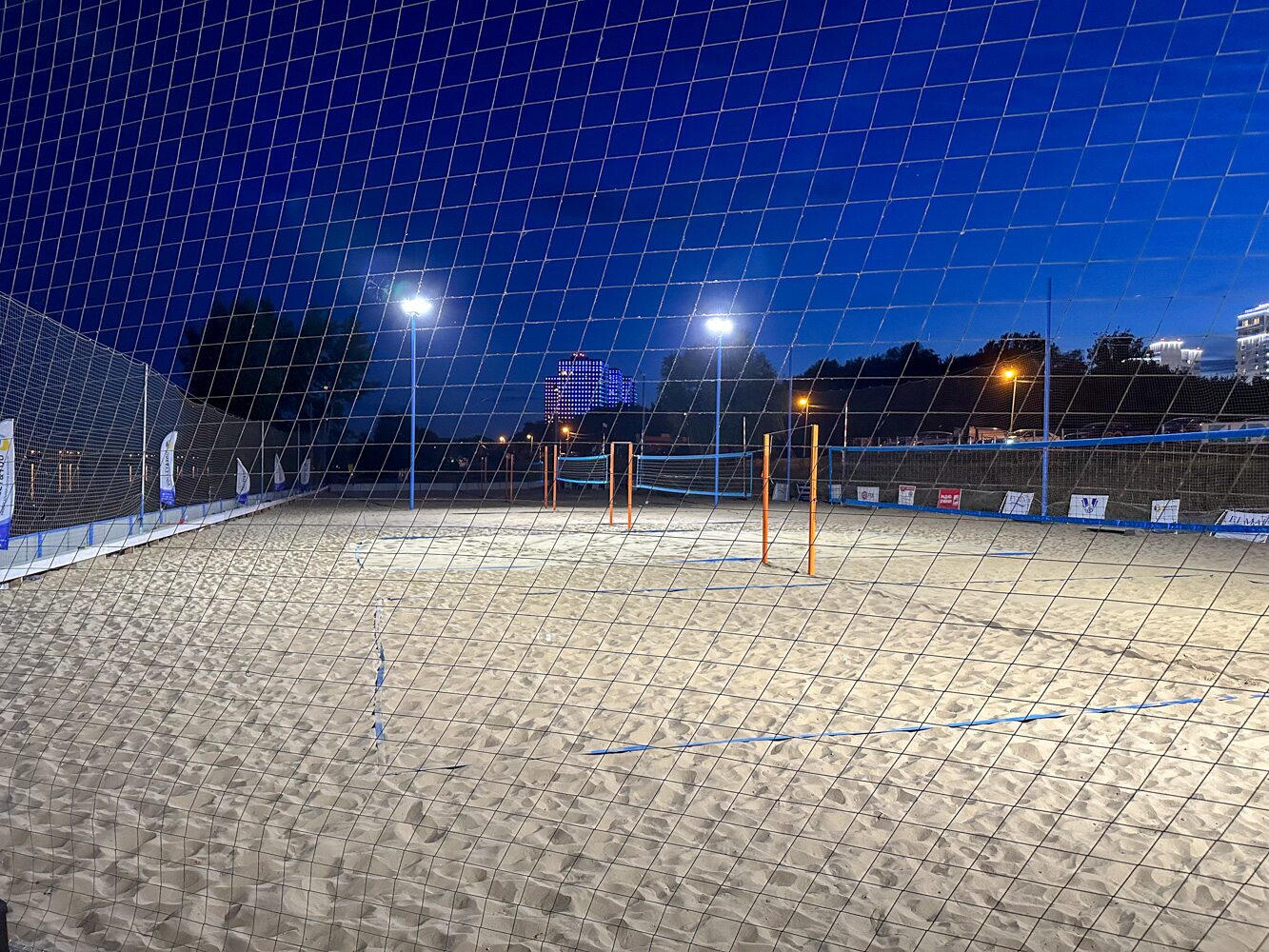

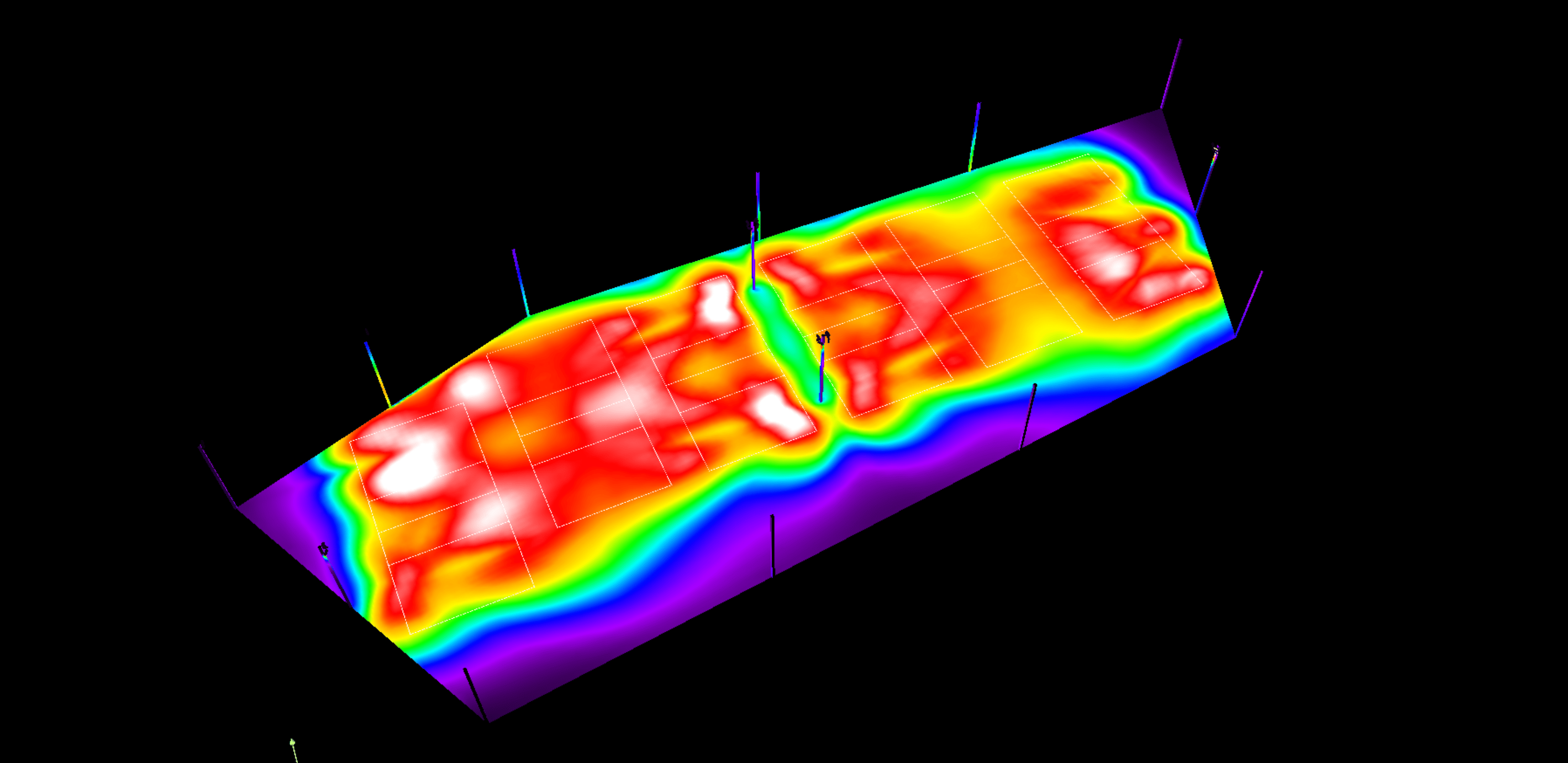

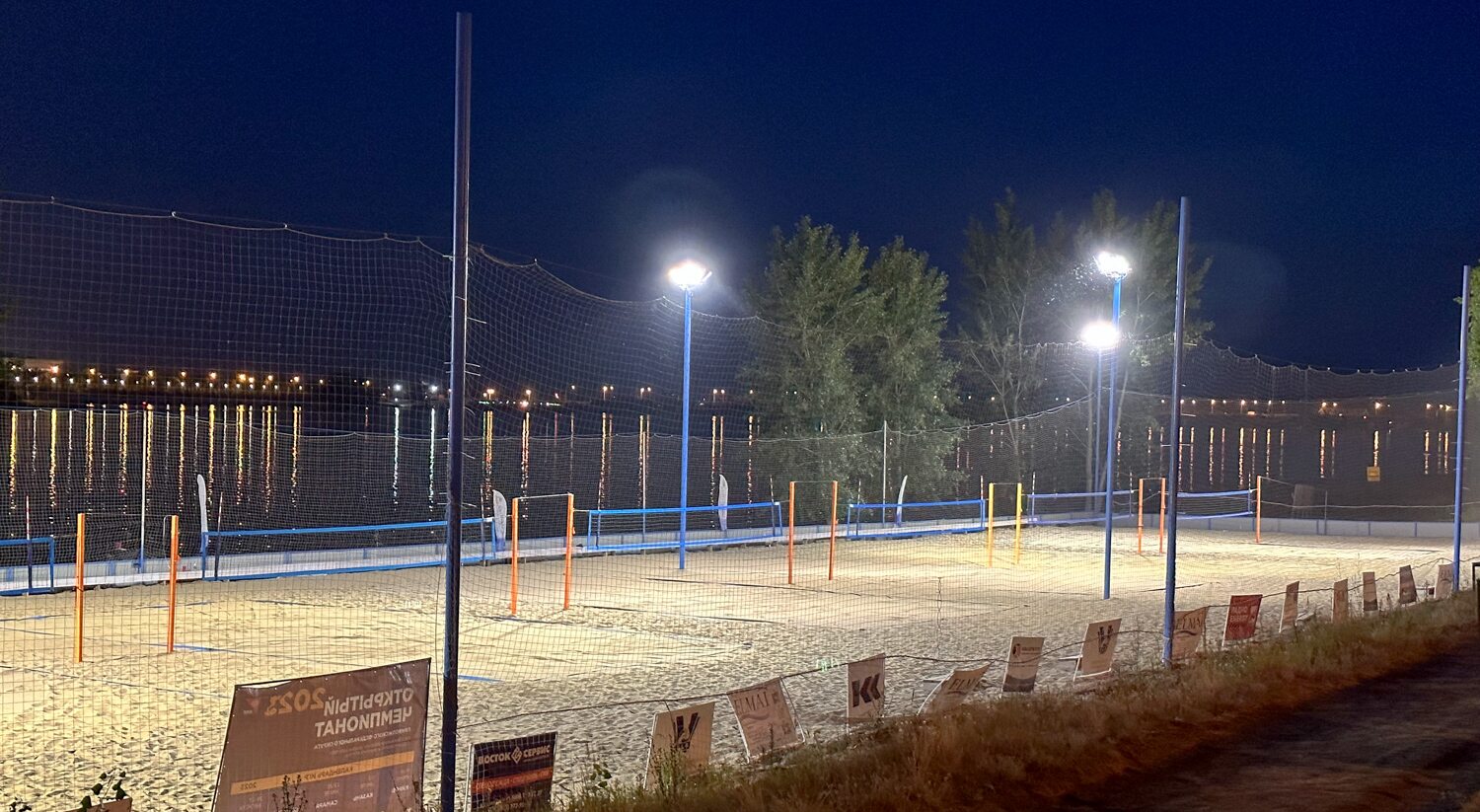

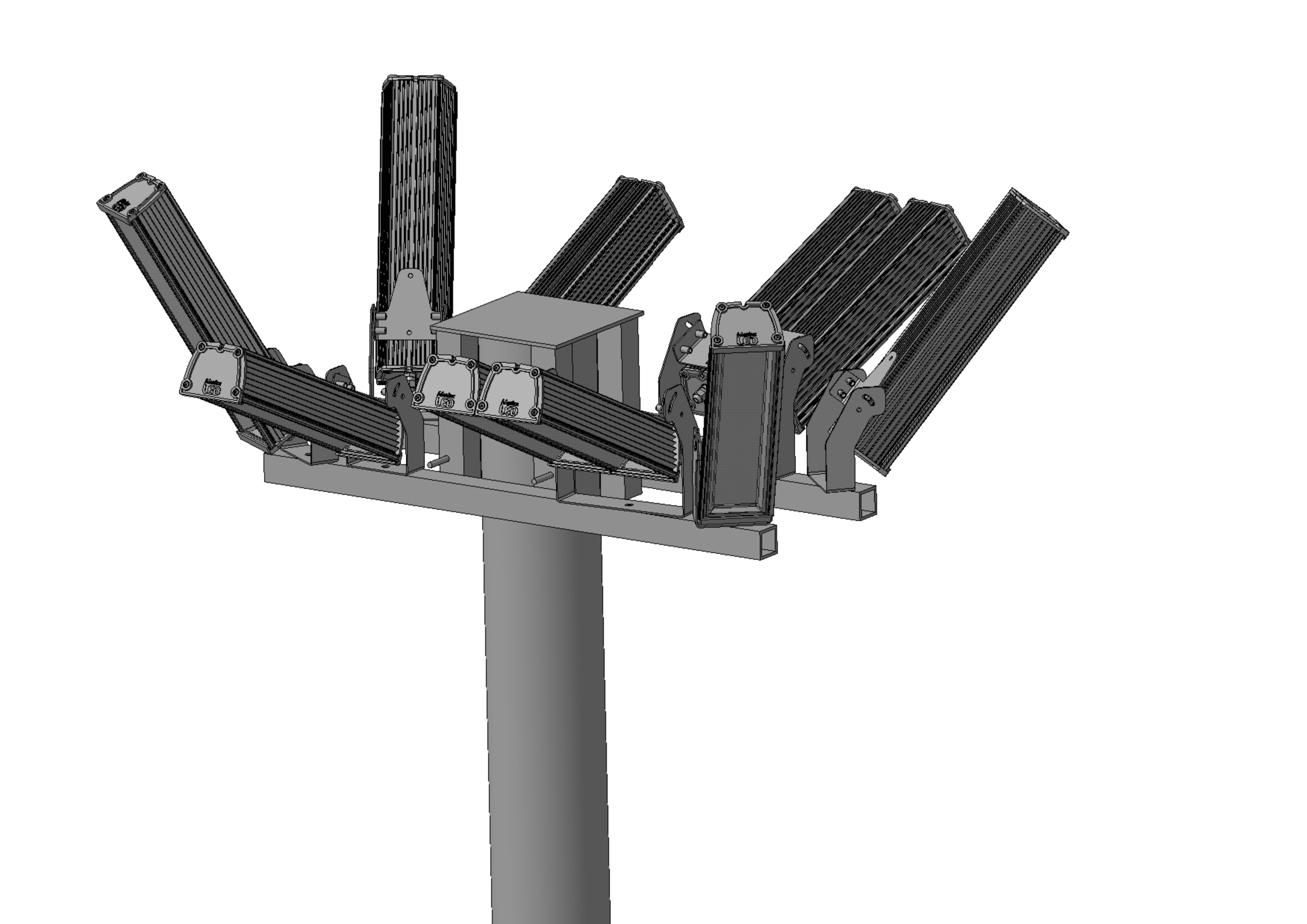

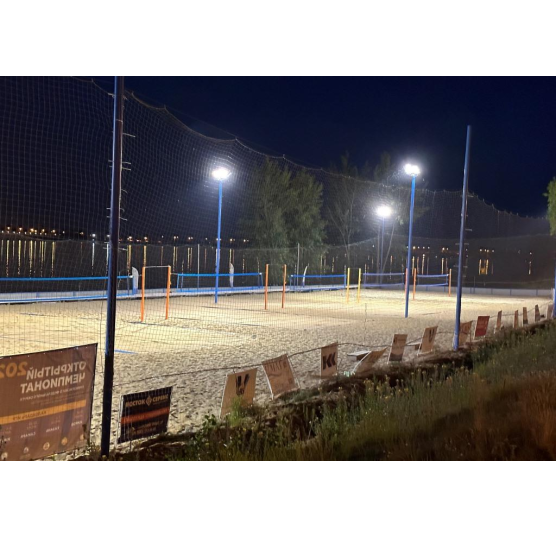

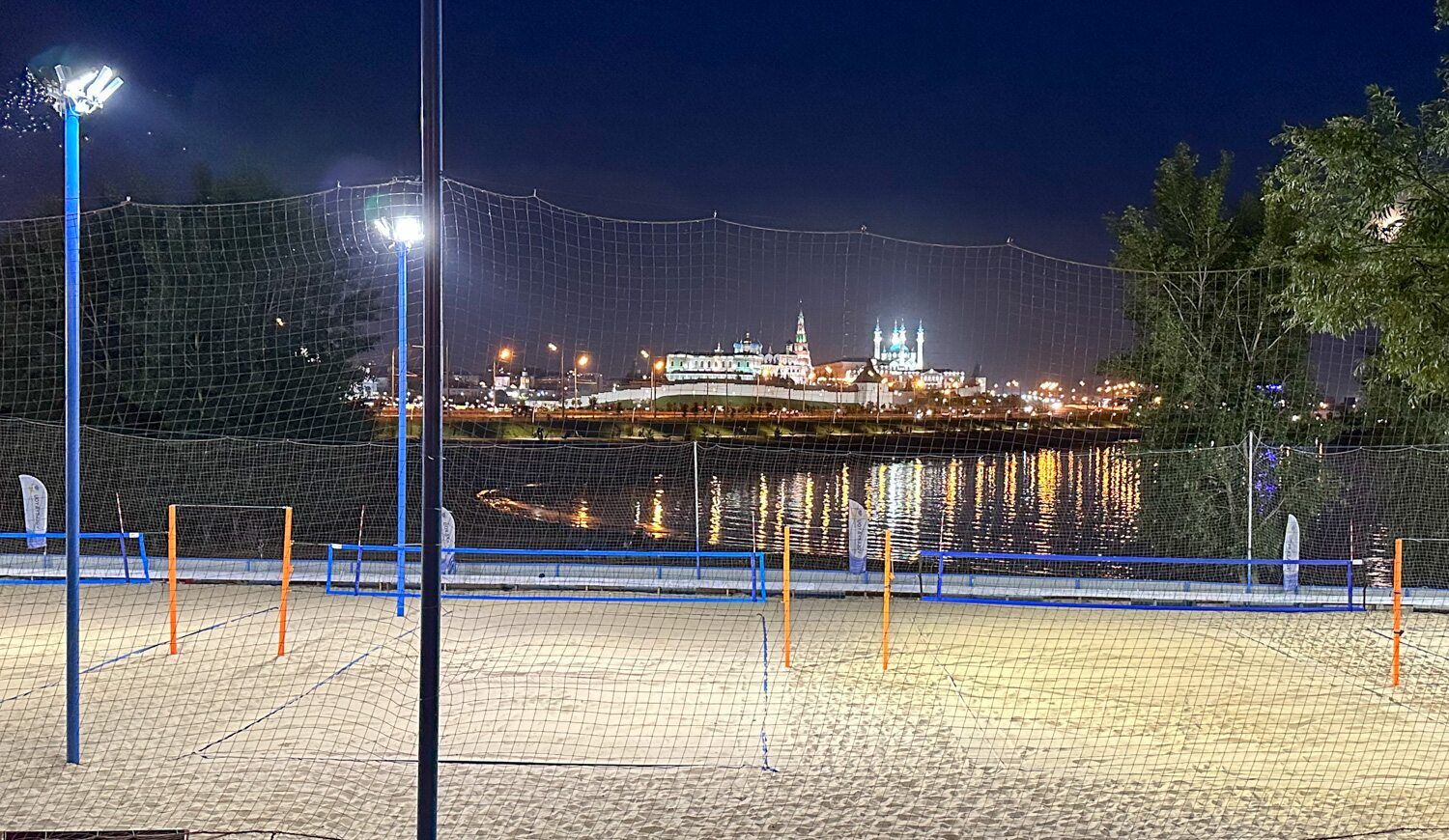

Проработан план расположения кортов для пляжного волейбола с целью правильного расположения опор, позволяющих исключить эффект ослепления и обеспечивающий наиболее равномерное освещение. Разработан светотехнический расчёт и подобраны прожекторы серии ДПП. Разработаны 4 типа нестандартных кронштейнов под круглые металлические опоры, на которые были установлены прожекторы и кабельные коробки. Срок реализации 3 недели. Гарантия 6 лет.

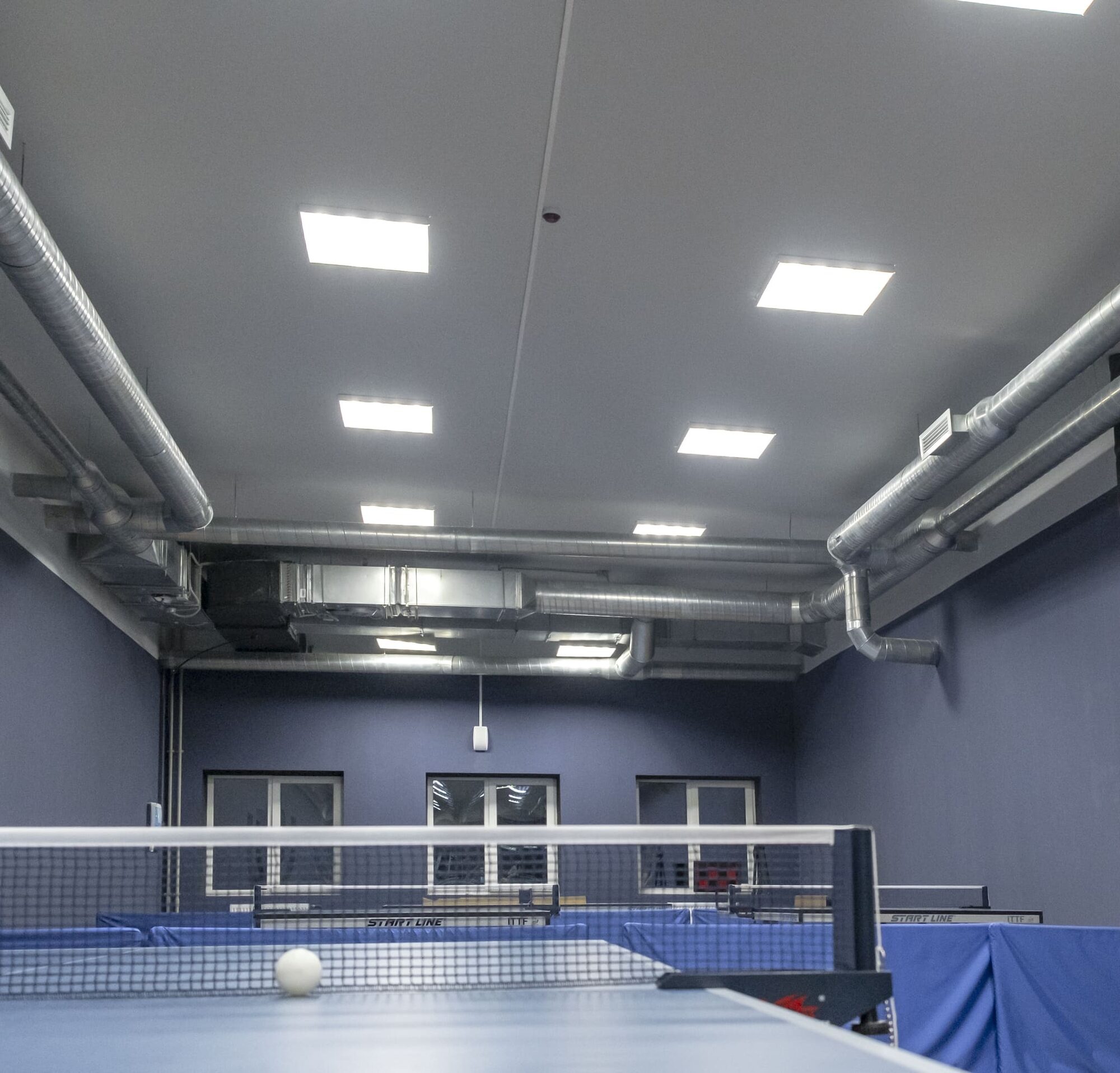

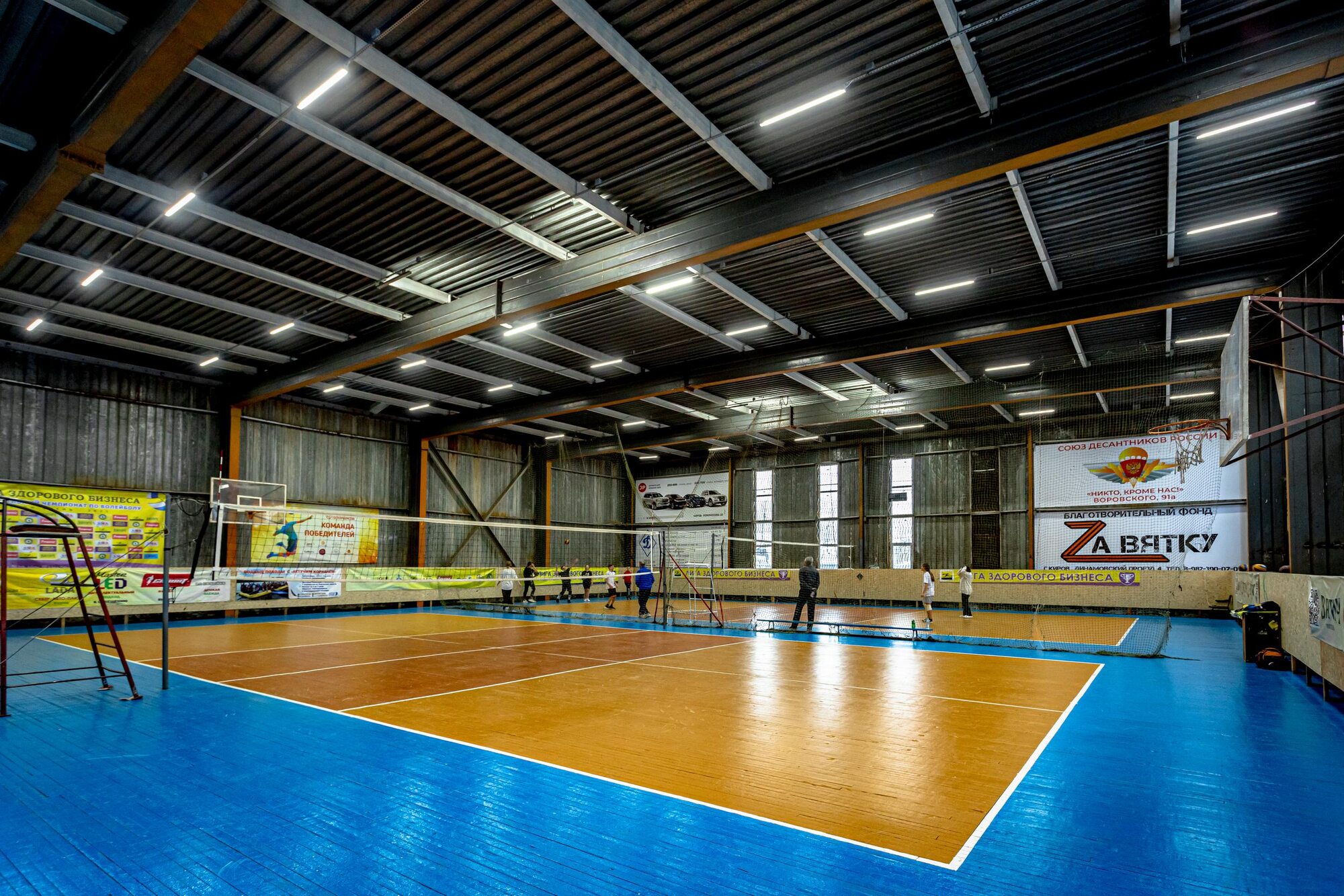

Подобрать оборудование, чтобы освещённость была 300 lx, равномерность освещения не ниже 0,2. При этом не было теней, бликов и слепящего эффекта. Разработать систему крепления светильников и кабельных трасс к балкам фермы. Крепёжные элементы должны быть устойчивы к ударам спортивных снарядов. Обеспечить минимальное энергопотребление с учетом нормативов.

Высокие балки и низкий потолок делают невозможным установку верхнего бокового освещения. Необходимы индивидуальные крепления под балки для светильников и кабельных трасс. Нужно установить крепежные элементы под светильники на несущие металлические балки. Расчётные характеристики ферм и балок исключают возможность инсталляции оборудования методом сварных и болтовых соединений.

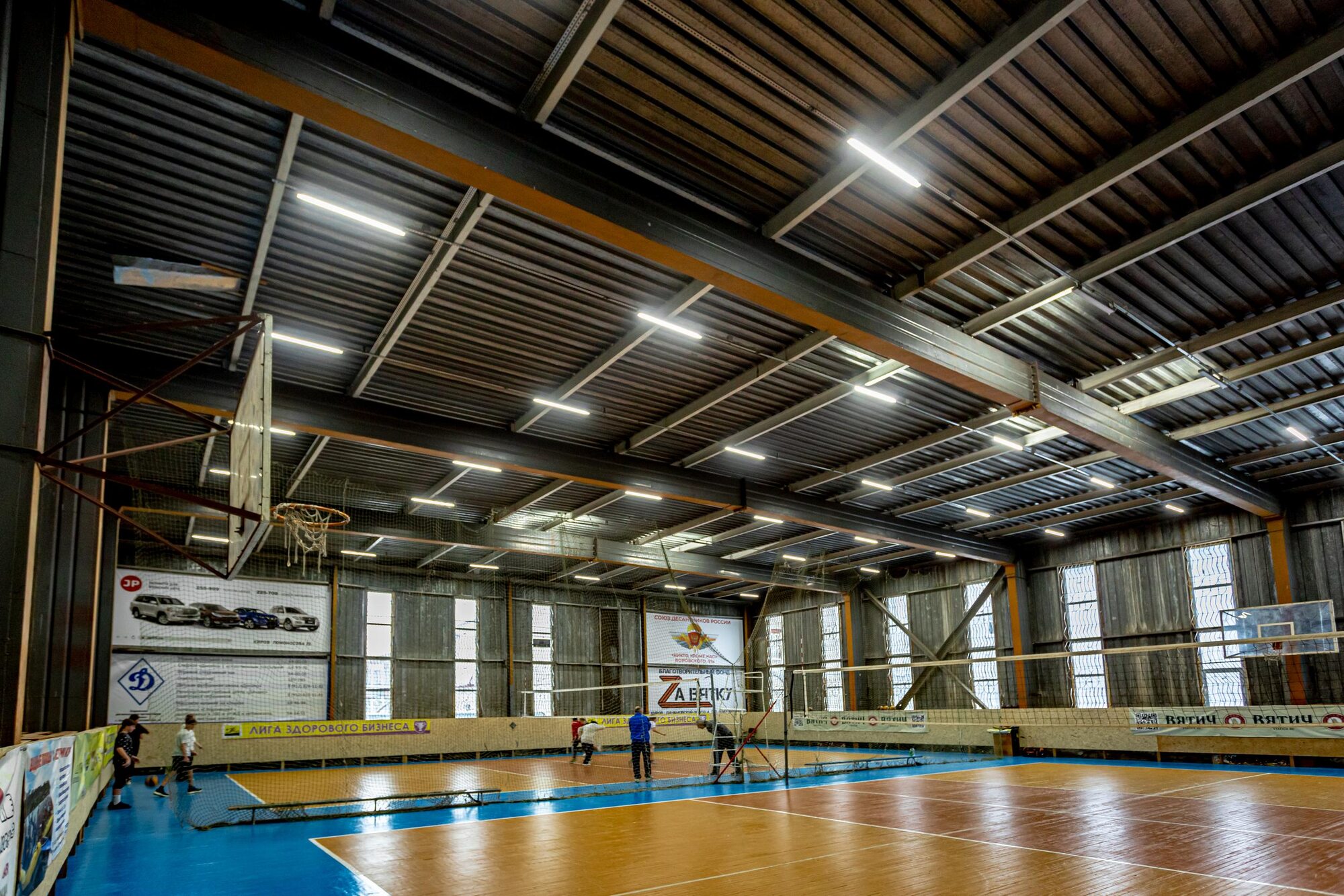

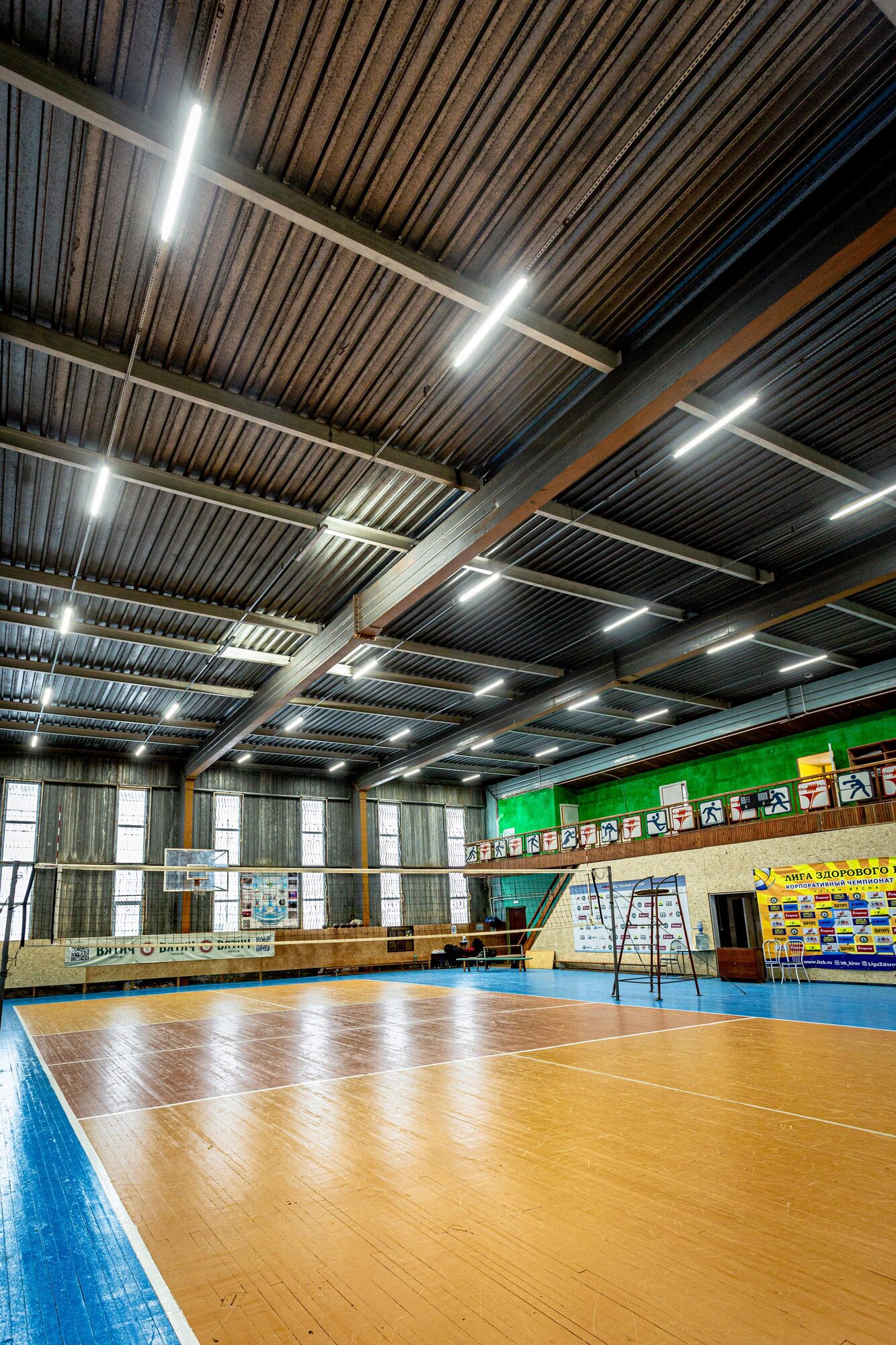

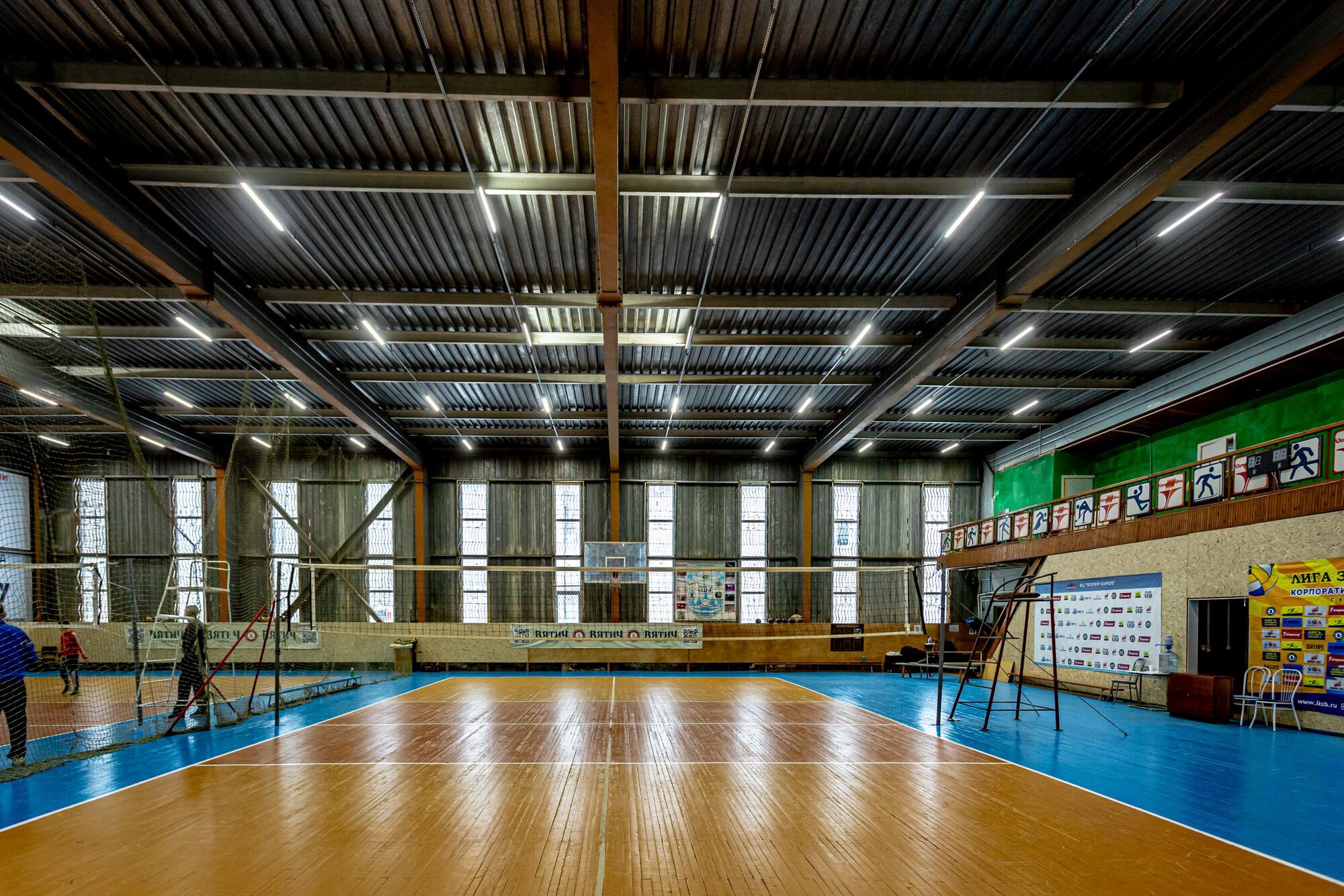

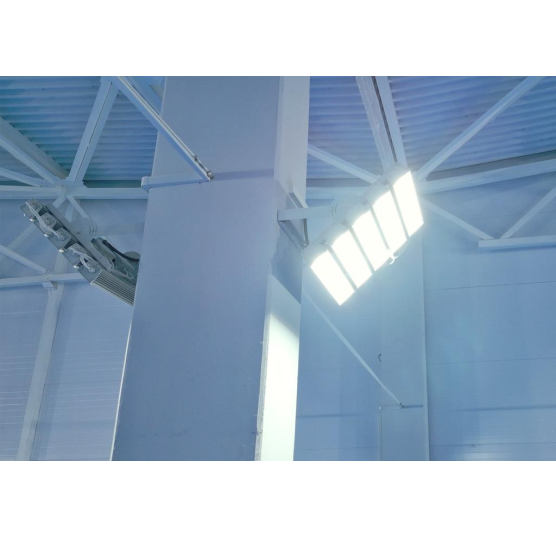

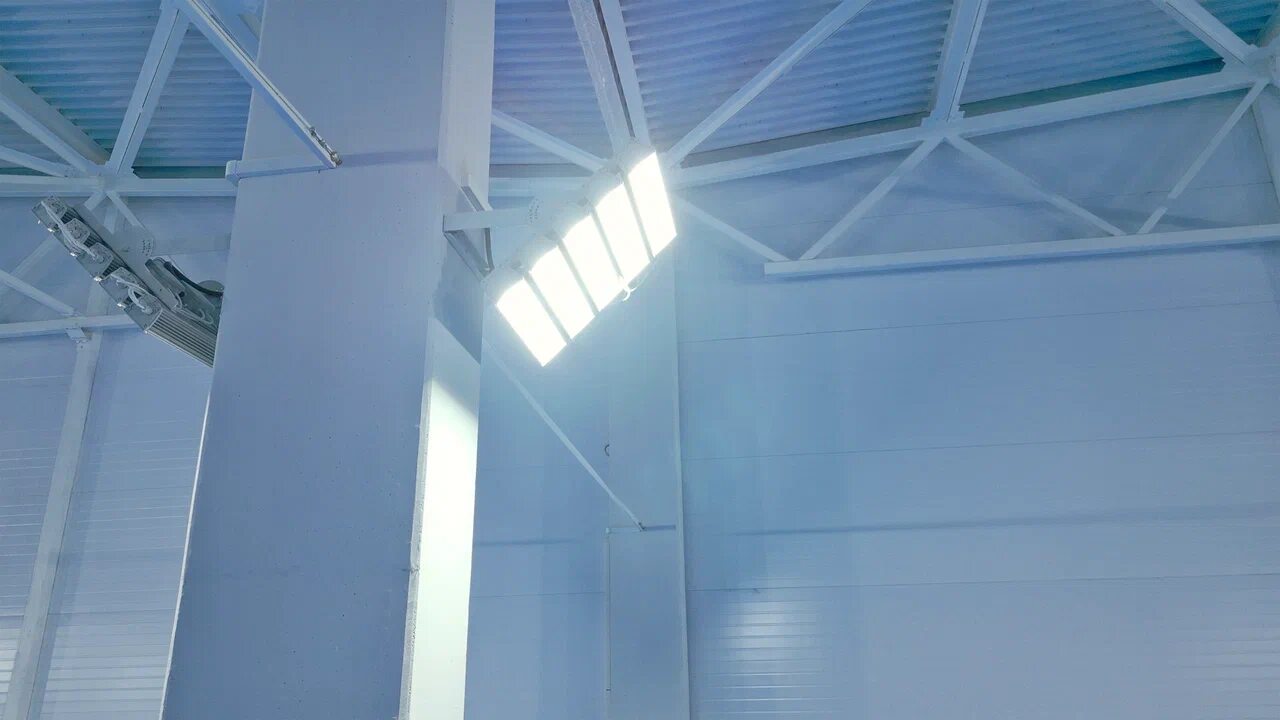

Выполнен расчёт, проработаны особенности помещения с целью изучения несущих элементов ферм и балок. Подобраны светильники ДСА-64-8800-10 с матовым рассеивателем. Использованы специальные конструкции, на которые закреплен кабельный лоток для трассы к верхнему поясу фермы. Применены поворотные кронштейны, которые позволяют регулировать положение светильников. Гарантия на оборудование 6 лет.
