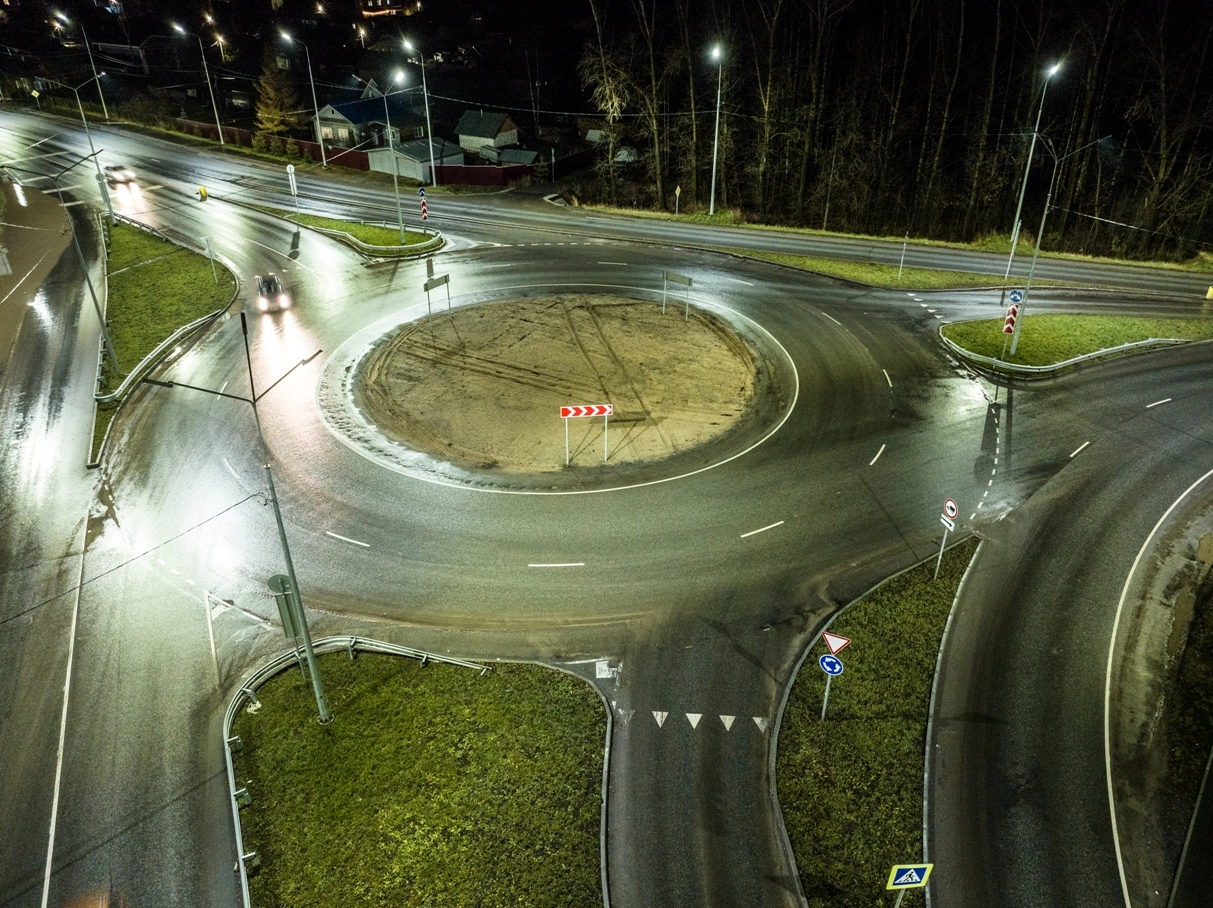

Уличное освещение: правила, нормы, способы монтажа и выбор уличных светильников

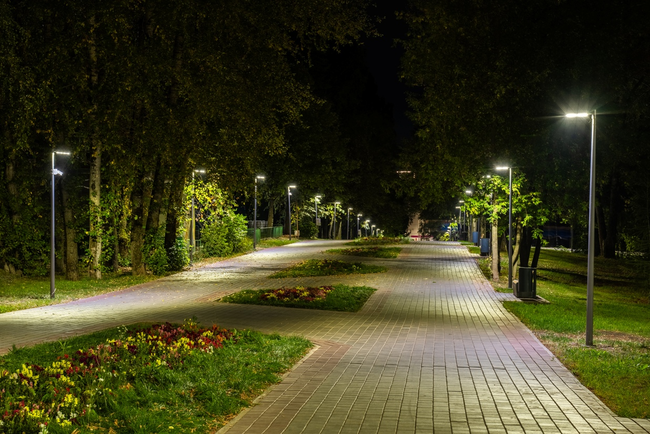

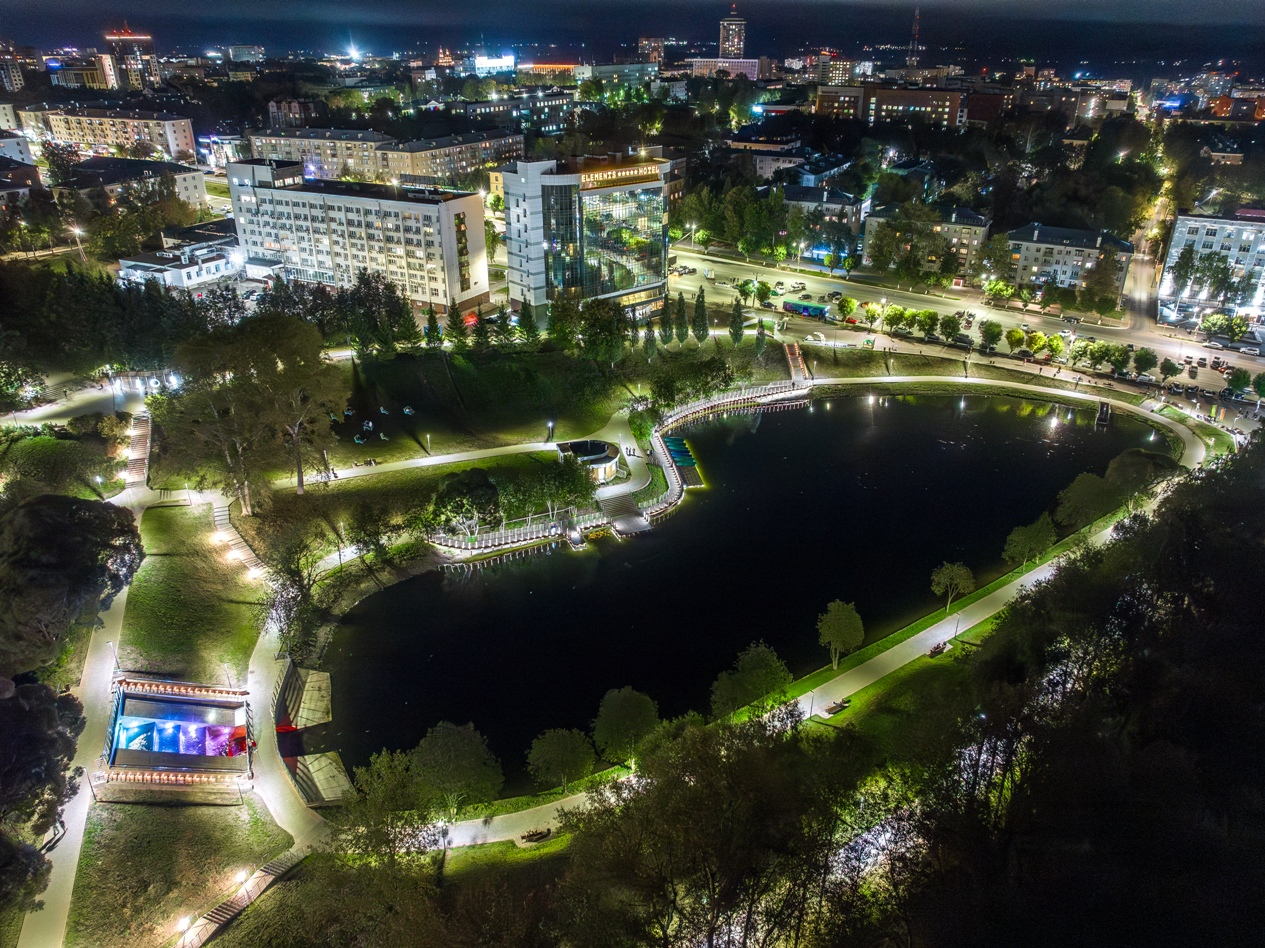

Уличное освещение не только освещает тротуары и дороги, оно обеспечивает максимальный комфорт и даже создает настроение. Существует своя система правил и норм, которые регулируют организацию уличного освещения, начиная с выбора подходящих светильников и заканчивая их монтажом. От того, придерживались ли вы этих нормативов в процессе разработки подсветки, зависит не только безопасность пешеходов и водителей, но и энергоэффективность, экологичность и даже архитектурный облик города.

В сегодняшней статье мы подробно разберем все основные аспекты уличного освещения, чтобы понять, как оно работает, какие требования к нему предъявляются и как сделать правильный выбор светильников. Вы узнаете, какие виды фонарей существуют, какие есть схемы освещения и с какими нормативными документами придется ознакомиться.

При разработке систем освещения первым делом проводят анализ территории, где будут устанавливаться осветительные приборы. Придется учесть характеристики дорог и тротуаров, архитектурные особенности и положение объектов, которые планируется освещать. Определяют места установки фонарей, сколько их нужно, какие выбрать и насколько ярким должен быть свет на разных участках.

Ответственный подход к проектированию позволяет еще на этапе плана разобраться с особенностями установки осветительного оборудования и избежать серьезных ошибок при проведении монтажных работ. Лучше всего, конечно, обращаться к специалистам, которые на профессиональном уровне занимаются организацией систем освещения.

Компания «Мастер ЛЕД» занимается проектированием, производством и последующим монтажом осветительных приборов. Изготовление и монтажные работы проводятся хорошо обученными мастерами в соответствии с технологией. Мы гарантируем высокую надежность и долгий срок службы нашей продукции.

Прокладка кабеля только по воздуху применяется редко по той причине, что выход питающей линии от источника питания, ввод в здание и места пересечения приходится прокладывать под землей. Монтаж воздушных линий обходится дешевле, а в случае обрыва найти поврежденный участок просто.

Но у линий КЛ есть несколько куда более серьезных достоинств:

• надежная защита от внешних неблагоприятных факторов;
• большой выбор методов подземной прокладки;
• долговечность работы системы;
• гибкость проектирования;
• незаметность для окружающих.

При этом прокладка кабелей может проводиться не только траншейным способом, но и бестраншейным. Во втором случае используют горизонтально направленное бурение или прокол грунта. Правда, при подземной прокладке кабеля на рабочие характеристики линии влияют просадки почвы, плюс есть риск повреждения линии, если в охранной зоне несанкционированно работает спецтехника.

Этапы проведения монтажных работ по установке уличного освещения

Монтаж уличного освещения должен выполнять только квалифицированный специалист со специальным допуском. Монтажные работы начинаются после получения разрешения на строительство.

Прокладка кабеля в траншее осуществляется следующим образом:

1. Подготовка. Перед началом работ на местах установки фонарей ставят флажки или колышки, чтобы показать, где будет проходить кабель. Кабель прокладывают от шкафа уличного освещения (ШУНО).
2. Копка. Специальная техника копает траншею глубиной до 90 см, а на перекрестках и площадях — 1 метр. Ширина траншеи зависит от количества кабелей: для одного кабеля — 25 см, для двух и более — с промежутком 10 см между кабелями. После чего траншейное дно засыпают тонким слоем песка.
3. Защита. Прокладывают полиэтиленовую трубу для защиты кабеля от повреждений. Если используется бронированный кабель, защита понадобится только в местах пересечения с дорогами и стоянками. Для кабеля из сшитого полиэтилена трубу придется тянуть по всей длине траншеи.
4. Прокладка. На этом этапе идет непосредственно укладка кабельной линии. В местах установки опор осуществляют вывод концов кабелей и заведение их в распределительную коробку, что находится в технологическом окне опор.
5. Засыпка. Проводится мелкой землей без мусора и посторонних включений. Толщина слоя засыпки — 20 см. Затем идет укладка глиняного кирпича в один слой и сигнальной ленты.

Для монтажа опор освещения выкапывают квадратное отверстие глубиной 1,2 метра, в него устанавливают металлическую закладную с проходящей через нее трубой для кабелей. Отверстие заливается цементным раствором, после его затвердевания к закладной крепится сама опора.

Монтаж воздушных линий проходит проще. Уличные светильники подвешиваются к проводам, которые проходят по воздуху между опорами. Сначала на опоры устанавливают специальные крепления для проводов, затем к ним крепятся провода с лампочками. Подключение проводов к шкафу управления и к опорам выполняется с помощью кабеля.

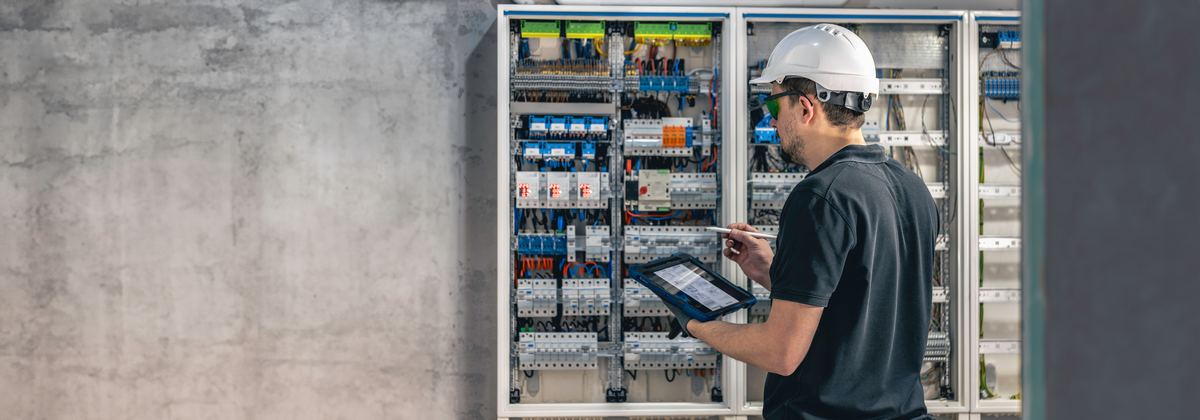

Шкаф ШУНО или как управлять освещением

Управлять наружным освещением вручную, во-первых, неудобно из-за большой протяженности линий, а во-вторых, весьма и весьма затратно. Поэтому используют различные варианты автоматики. Самый оптимальный из них — установка шкафов управления наружным освещением (ШУНО).

Шкаф ШУНО представляет собой умную систему, которая следит за работой и состоянием всех устройств, отвечающих за освещение улиц, зданий, дорог и т.д. Она собирает информацию, анализирует ее и передает команды, чтобы все освещение работало исправно.

Шкаф ШУНО выполняет несколько функций:

• включает и выключает свет по расписанию;
• регулирует яркость осветительных приборов;
• следит за состоянием источников света;
• контролирует напряжение и ток, защищая от перегрузок;
• сигнализирует о проблемах;
• ведет учет расхода электроэнергии.

И все это выполняется им в автоматическом режиме, что является главным достоинством оборудования. Управление же самим шкафом осуществляется дистанционно с диспетчерского пульта.

Контроллер ШУНО управляет каждым светильником или целой группой светильников по отдельности. Для этого лампы оснащены специальными приемниками, которые получают команды от контроллера. Именно благодаря этому шкаф управления наружным освещением позволяет сократить количество ручного труда, следить за состоянием освещения в режиме реального времени и быстро находить неисправности.

Схемы уличного освещения

Схемы подключения уличного освещения бывают разные. Каждая разновидность отличается использованием тех или иных устройств в электроцепи. Разберем самые типичные схемы уличного освещения:

1. Схемы с автоматом. Система работает так: при возникновении аварийной ситуации (например, слишком большой ток) специальный выключатель (QF1) автоматически отключает электричество. Этот выключатель предназначен для защиты и не используется для частого включения/выключения света. Для этого в схеме есть отдельный переключатель (SA1).
2. Схемы с двух мест. В такой схеме предусмотрены два переключателя, имеющих перекидной контакт, и именно от их положения определяется, горит свет или нет. Используются эти схемы обычно при обустройстве освещения внутри помещений.
3. Схемы с импульсным реле. В состав схемы входят автомат для защиты, импульсное реле, несколько кнопочных выключателей, зажимы для подключения кнопочных выключателей. Схемы подобного типа применимы в больших помещениях, хотя могут использоваться и при обустройстве наружного освещения.
4. Схемы «самоподхвата» с контакторами и кнопками. Контактор включается и работает, пока кнопка «Стоп» не нажата. Такой вариант часто используется для управления уличным освещением, а также освещением промышленных объектов.
5. Схемы с контакторами и импульсным реле. Такие схемы также подходят для управления наружными системами освещения. Управляются осветительные приборы лишь одной кнопкой.
6. Схемы с фотореле. Фотореле состоит из датчика, который устанавливается на улице, и самого реле, находящегося в шкафу управления. Датчик нужно устанавливать так, чтобы на него не падала тень от зданий и деревьев, иначе свет может включаться и выключаться невовремя. Свет включается и выключается автоматически в зависимости от освещенности.

Вот мы и разобрали основные схемы подключения уличного освещения. Помимо них, еще есть несколько, например, схемы с датчиком движения или с реле напряжения. У каждой из них есть свои особенности и недостатки.

Светотехника для освещения улиц

Для организации качественного наружного освещения необходимо подбирать светильники, которые будут точно соответствовать установленным стандартам. Их параметры непосредственно влияют на безопасность передвижения по улицам и дорогам. Поэтому выбирать светотехнику необходимо максимально тщательно.

Нюансы выбора светильников

Качественная светотехника для уличного освещения должна быть:

• простой в техобслуживании;
• устойчивой к атмосферному воздействию, включая ветер, осадки и перепады температур;
• экономичной, сохраняя при этом полезные характеристики светового потока;
• долговечной;
• надежной (иметь хорошую антивандальную защиту и защиту от пыли и влаги не меньше IP55).

Всем этим требованиям идеально соответствуют светодиодные светильники. Они имеют высокий уровень энергоэффективности, полностью безопасны, так как производятся из экологичных материалов, не имеют в своей конструкции стеклянных деталей и не содержат ртути. Плюс приборы не мерцают, не боятся перепадов напряжения и служат значительно дольше других источников света.

Компания «Мастер ЛЕД» готова предложить высококачественные светодиодные светильники для уличного освещения. Продукция, которая производится нашими специалистами, соответствует самым строгим требованиям ГОСТ. Мы не просто предлагаем купить осветительные приборы. Мы занимаемся проектированием, изготовлением, монтажом и последующим обслуживанием светотехники на любом объекте.

Подключение

Осветительное оборудование подключается в несколько этапов:

1. Подготовка. Получение допуска к рабочему месту. Установка ограждений и знаков. Отключение участка линий, где ведется подключение.
2. Проверка светотехники. Оборудование осматривают, проверяют контакты, лампы подключают к питанию и подают на них напряжение. Затем идет проверка опор.
3. Установка и подключение. Светильники крепятся к опоре, подключаются к проводам (фаза, ноль, земля) в распределительной коробке, а затем проверяются на надежность соединений и герметичность. В конце замеряется сопротивление между фазой и нулем.

Как только оборудование будет подключено, специалисты еще раз проверяют все необходимые параметры, и если они соответствуют норме, запускают уличное освещение в эксплуатацию.

Способы установки светильников

Светильники могут устанавливаться разными способами. Метод зависит от конструкции консоли. Выделяют несколько вариантов установки:

1. Фланцевое. Светильник крепится к опоре с помощью кронштейна с шайбой. Кабель подводится к консоли, кронштейн вставляется в опору и фиксируется болтами. Затем светильник крепится к кронштейну и подключается к проводам.
2. На обечайку. Светильник крепится к опоре с помощью кронштейна, который устанавливается на специальный элемент опоры — обечайку. Кабель подводится к кронштейну, светильник подключается к проводам и крепится к крепежной консоли. Затем консоль фиксируется болтами к обечайке.
3. Хомутное. Для крепления используется кронштейн, фиксируемый к столбу посредством хомута. Хомут можно регулировать по высоте, что удобно при установке светильника. Тип хомута зависит от формы опоры (круглая или квадратная). Его можно использовать на разных типах опор.

Прожектора монтируются посредством Т-образного кронштейна. Крепление осуществляется болтами, кронштейн соединяется с фиксирующей скобой, расположенной на корпусе прожектора. Затем конструкция монтируется на верхнем основании опоры и закрепляется болтами.
