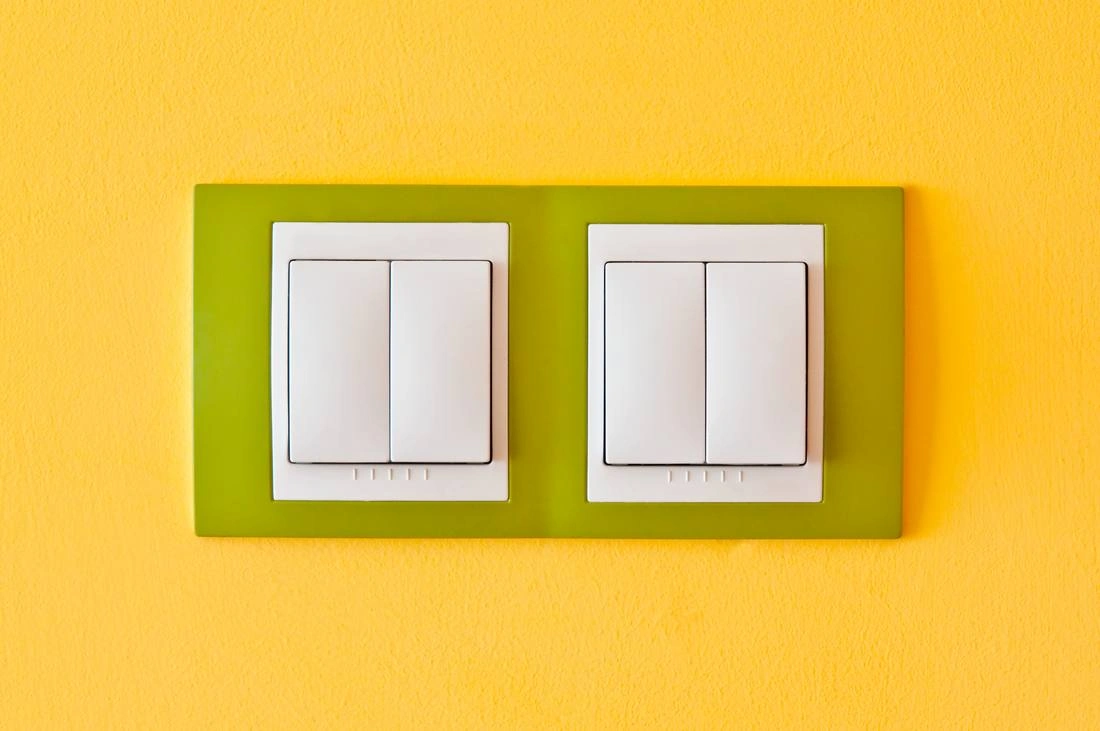

Двухклавишный выключатель — удобное решение для управления двумя независимыми группами освещения. Он позволяет включать и выключать свет в разных частях комнаты или, например, регулировать яркость люстры с несколькими лампами. В отличие от одноклавишного, он имеет две клавиши, каждая из которых управляет своей линией. Это дает больше гибкости в управлении освещением и экономию электроэнергии. Прежде чем приступать к монтажу, важно понимать особенности такого типа устройств и правильно подобрать схему подключения.

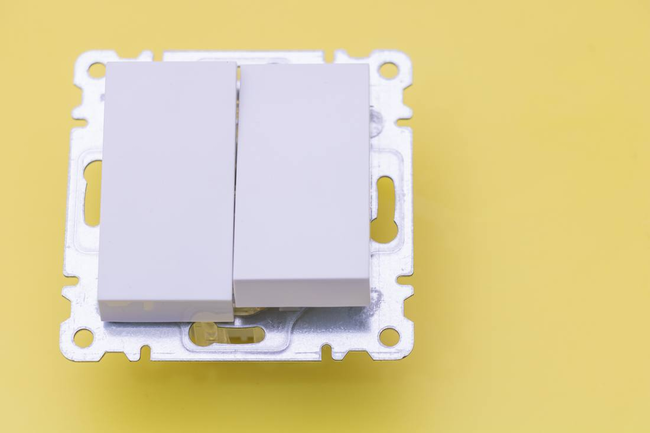

В конструкции выключателя имеется три контакта. На входной (L) — поступает фазный кабель электросети 220В. Фаза коммутируется при нажатии клавиш на выходные контакты L2 и L3. А уже с них электроток подается на светильники. Для правильной работы системы освещения необходимо правильно установить переключатель.
Как и в случае с любым другим выключателем, место для установки двухклавишных моделей должно быть удобным и соответствовать общепринятым стандартам. Обычно приборы устанавливаются на высоте 90-110 см от пола, возле дверного проема со стороны ручки. Важно учитывать расположение мебели и других элементов интерьера, чтобы доступ к выключателю был свободным. При этом нельзя монтировать устройства слишком близко к источникам воды — минимальное расстояние составляет 60 см.
Вообще, установка в ванной комнате переключателей нежелательна, лучше выбрать коридор. Для управления светом в туалете и ванной часто используют двухклавишный выключатель с LED-подсветкой, но следует учесть, что он несовместим со светодиодными лампами из-за возможного мерцания. Протяженность проводки рассчитывается исходя из местоположения выключателя и осветительных приборов, с обязательным запасом для зачистки и разрезания.
Если проводка скрытая, потребуется проштробить стену для прокладки кабеля от распредкоробки к месту установки выключателя. Этап можно пропустить, если прокладывают медные кабели или используют открытый монтаж. Для ламп берут провод ВВГнг с сечением 1,5 мм², для розеток — 2,5 мм².
Процесс проходит в следующем порядке:
Рекомендуется сохранить схему подключения для будущих ремонтов.
Организовать подключение проходного двухклавишного выключателя можно двумя способами.
Самая простая схема, где каждая клавиша управляет отдельным светильником. В распредкоробке к выключателю подводится фазный провод, а от каждой клавиши отходит кабель к своему светильнику. Нулевой провод идет напрямую к светильникам. Такой способ подсоединения используется, если подключается один светильник с двумя лампочками или два независимых источника света.
Более сложная схема, используемая для управления группами ламп в люстре. Здесь одна клавиша может включать часть ламп, а вторая — остальные, позволяя регулировать уровень освещения и экономить электроэнергию. Принцип подключения тот же: ноль идет к каждой группе лампочек, фазные провода — к выключателю, а от клавиш — к разным группам ламп. Получается, что осветительные приборы подключаются параллельно.
При установке двух светильников/ламп важны три вещи:
При подключении двухклавишного выключателя каждая фаза соединяется с отдельной лампочкой. Нулевые кабели разводятся между ними. Если светильники подключены к одному кабелю, они будут включаться одновременно, и использование двухклавишного выключателя становится ненужным.

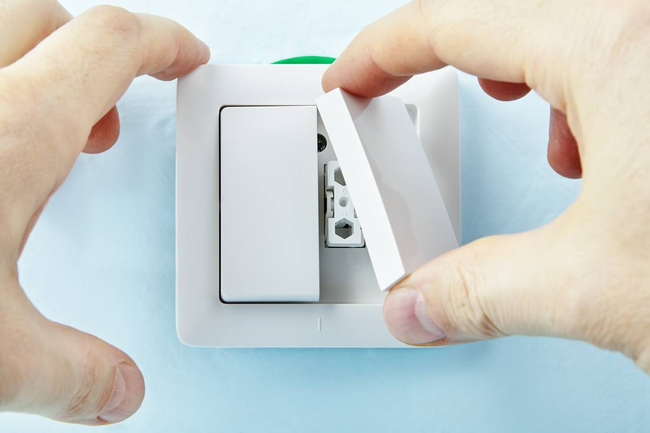

После того как вы подключили провода, нужно закрепить «внутренности» двухклавишных выключателей в стене. Сначала снимаем переднюю панель (она обычно легко отщелкивается плоской отверткой). Под ней вы увидите, как крепится механизм. Это могут быть отверстия для шурупов или специальные «лапки», которые нужно раздвинуть и зафиксировать винтами. Когда механизм закреплен, просто надеваем обратно декоративную рамку.
На первом этапе проверки необходимо убедиться в наличии напряжения в системе. Для этого используется специальный прибор-тестер. Его кончиком аккуратно касаются соединений проводов в распределительной коробке. Важно помнить, что напряжение должно присутствовать только в месте соединения выключателя и питающего кабеля.
После первичной проверки переходят к тестированию всей электрической цепи. Включается основное питание, затем первая клавиша выключателя. Если все работает корректно, должна загореться лампочка, подключенная к этой клавише. Далее повторяются аналогичные действия для второй клавиши.
Если тестирование прошло успешно, приступают к завершению электромонтажных работ. Все скрутки тщательно изолируются внутри распределительной коробки. На них устанавливаются специальные соединительные зажимы для обеспечения надежного контакта. После этого коробка закрывается крышкой, а вся проводка и сама коробка скрываются под слоем штукатурки.
Есть две наиболее серьезные ошибки, которые могут привести к плачевным последствиям:
Во время установки переключателей опирайтесь на цветовую маркировку проводов. Обеспечьте, чтобы все соединения проводов были только в монтажных коробках с дополнительной защитой при необходимости. Предпочтение отдавайте клеммным выключателям, а не винтовым (последние не такие надежные).
Установка классического выключателя требует проведения сложных монтажных работ, включая прокладку скрытой проводки и установку подрозетников, что приводит к высоким затратам на труд мастера. В качестве альтернативы предлагается беспроводной выключатель, который легко устанавливается без прокладки проводки и может управляться со смартфона через Wi-Fi.
Такие модели состоят из релейного модуля и нескольких беспроводных панелей, работающих на расстоянии друг от друга. Беспроводной выключатель защищен от внешних воздействий, подходит для использования на улице и запитывается энергией, получаемой от нажатий на клавиши — в конструкции используются приборы для преобразования кинетической энергии в электрическую.
