Подключение выключателя освещения: особенности и порядок проведения

Подключение выключателя — задача, которая под силу многим, но требует аккуратности и понимания основ электромонтажа. Не стоит браться за это дело, если вы совсем новичок. При наличии же базовых знаний и хоть какого-то опыта, вооружившись правильными инструментами, вы вполне сможете справиться и сами.

Подключение стандартных выключателей

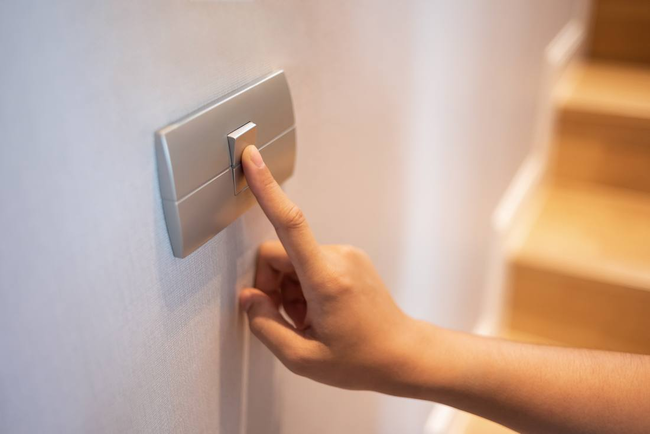

Самый простой тип выключателей — одноклавишная модель. Прибор имеет один вход и один выход. Его монтаж и подключение собственники квартир и домов проводят самостоятельно. Порядок действий:

1. Обесточить проводку, отключив электричество на щитке.

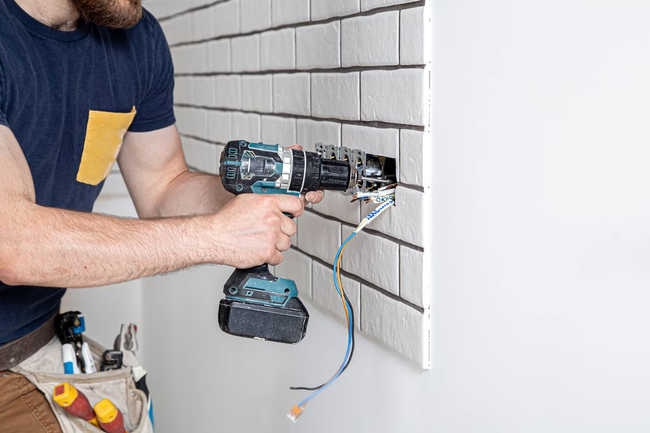

2. Подготовка. Снимите старый выключатель (если есть), зачистите концы проводов. Если планируется установка прибора скрытого монтажа, просверлите в стене ниши для его установки.
3. Определение фазы. Индикаторной отверткой найдите фазный провод или опирайтесь на маркировку.

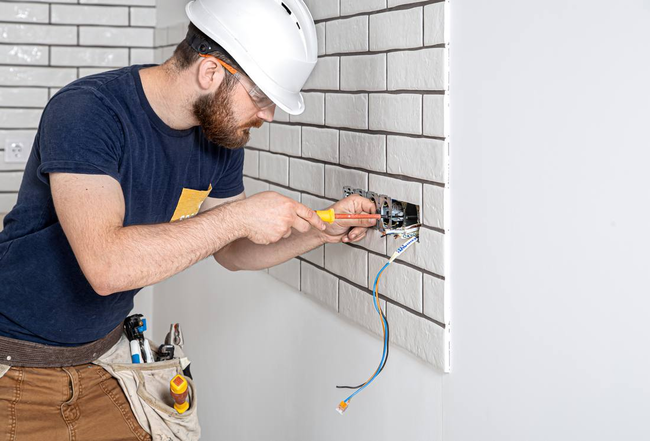

4. Подключение. Фазный проводник подключите к одному из контактов выключателя. Второй контакт выключателя соедините с проводом, идущим к лампочке. Нейтральный проводник соедините напрямую с лампочкой, минуя выключатель.
5. Монтаж. Аккуратно поместите выключатель в подрозетник и закрепите.
6. Изоляция. Изолируйте все соединения изолентой или термоусадочной трубкой.
7. Установка декоративной накладки. Закрепите внешнюю часть выключателя.
8. Проверка. Включите электричество и проверьте работу устройства.

Если все работает правильно, можно штукатурить и проводить отделку.

Подключение перекрестных переключателей

Если вы хотите управлять светом из трех, четырех или больше мест, тогда вам понадобится перекрестный переключатель.

Установка приборов проходит по следующей схеме:

1. Сначала установите два обычных проходных выключателя (как мы описывали ранее). Они — основа системы.
2. Перекрестный выключатель подключается в «разрыв» между проводами, соединяющими проходные выключатели. У него два входа и два выхода.
3. Самое полезное — вы можете добавить сколько угодно перекрестных выключателей между двумя проходными. Каждый новый перекрестный выключатель — еще одно место, откуда можно управлять светом.

В итоге вы получаете систему, где каждый выключатель, будь то проходной или перекрестный, может включить или выключить свет, независимо от положения остальных.

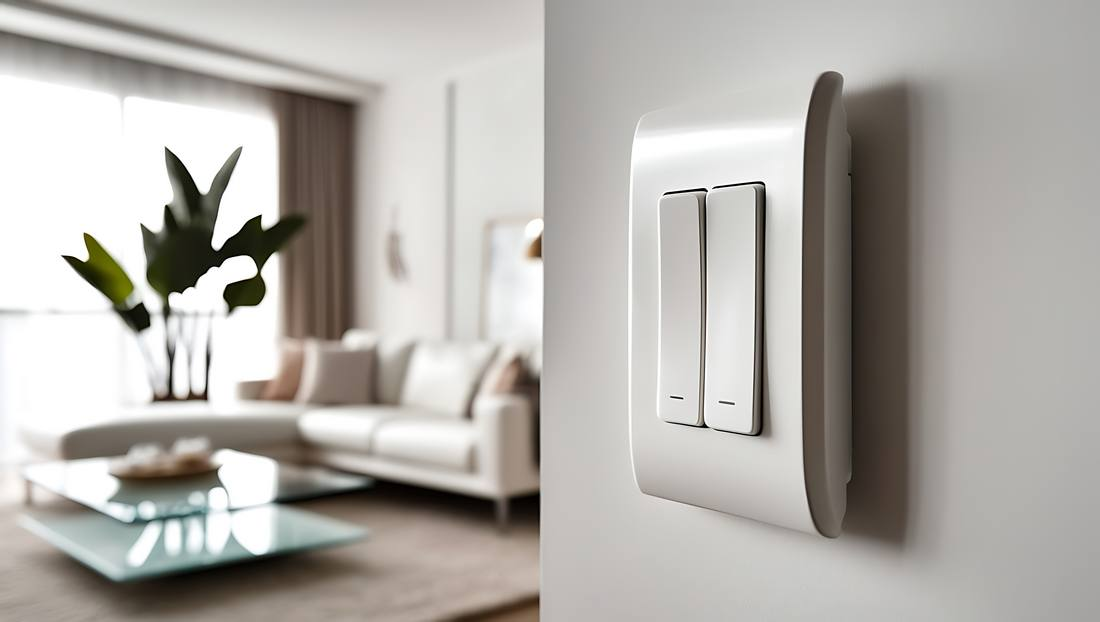

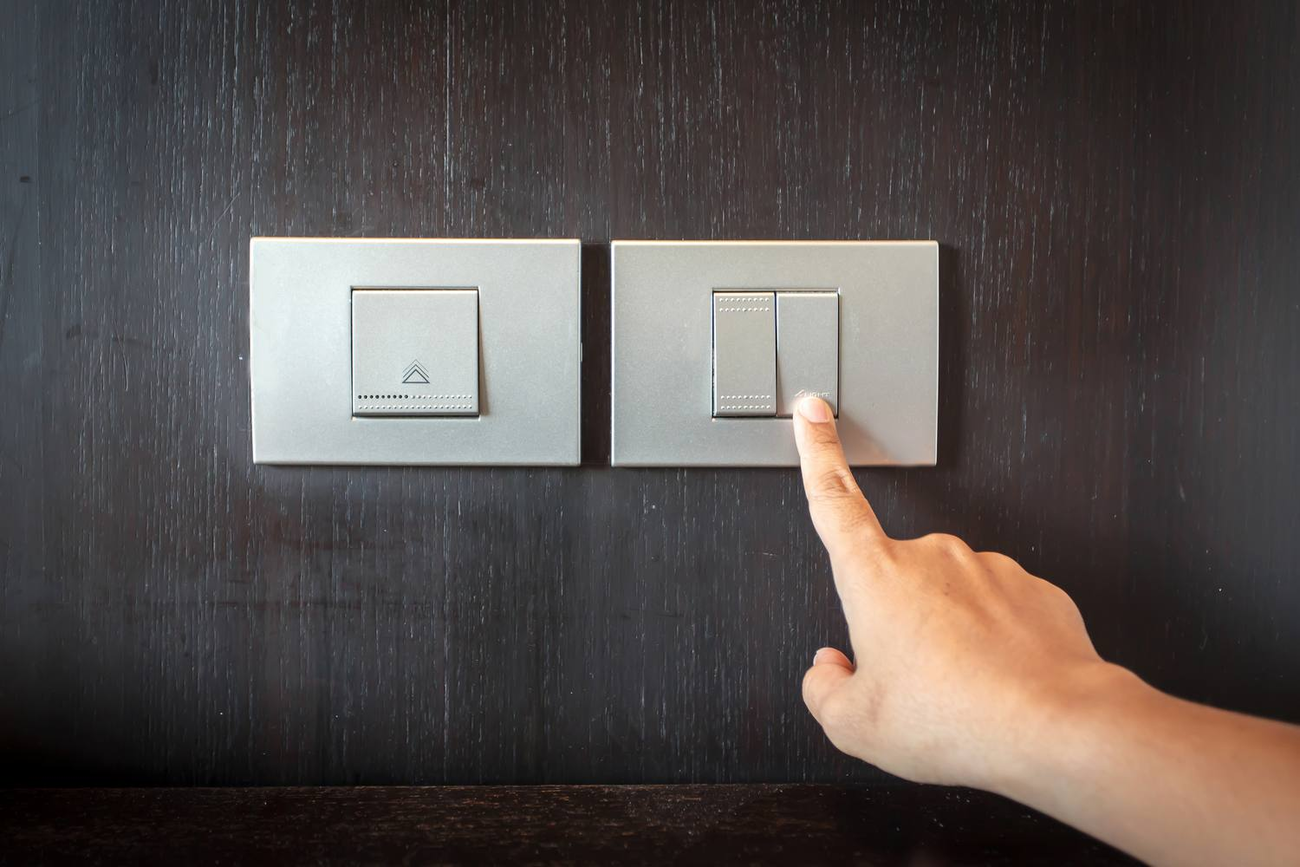

Подключаем двухклавишные выключатели

Особых различий между одно- и двухклавишными выключателями нет. Разница только в том, что у первого есть одна клавиша, а у второго — две. Поэтому он позволяет управлять сразу двумя группами света, например люстрой с несколькими лампочками.

Схемы не совсем простые. Прибор подключается следующим образом:

1. Отключаем электричество. Это обязательно!
2. Фазный провод (L) от ввода идет через автомат защиты и УЗО (устройство защитного отключения).
3. Фаза (L) после УЗО идет на мастер-выключатель. Ноль (N) от УЗО идет на нулевую шину.
4. Фаза (L) от мастер-выключателя идет на входную клемму №1 контактора. Проводник (N) от нулевой шины идет на входную клемму №2 контактора.
5. Выходы контактора. Вот тут сложнее. Нужно соединить выходы контактора с автоматами, которые отвечают за освещение и розетки:
   • клемма 1 контактора соединяется с фазой (L) от УЗО;
   • клемма 2 контактора соединяется с автоматом группы освещения;
   • клемму 3 соединяем перемычкой с фазой (L) от клеммы 1;
   • клемма 4 соединяется с автоматом группы розеток.
6. Включите электричество и проверьте, как работает выключатель. Он должен отключать все, что вы запланировали.

Важно: контактор нужно подобрать соответственно мощности всех приборов, которые он будет отключать. Иначе он сгорит.

Заключение

Выключатели бывают разные и выполняют разные функции: от отключения одной лампы до обесточивания всех электроприборов в здании. Главное — правильно выбрать выключатель под вашу задачу и, конечно, безопасно его подключить. Если сомневаетесь, лучше доверить это дело специалисту.
