Подключение выключателей света
7139 Установка розеток и выключателей — одна из самых распространенных задач, которую приходится решать при организации системы освещения. Несмотря на кажущуюся простоту, процесс требует от мастера внимательности и аккуратности. Особенно сложным он может показаться тем, кто впервые сталкивается с подобным видом работ. Если хотите самостоятельно установить новый выключатель или заменить старый, ознакомьтесь с нюансами установки и подключения приборов, чтобы все работало правильно.
Подключение и монтаж
Перед тем, как подсоединить лампу к выключателю, нужно подготовить все необходимое:
- сам выключатель;
- провода нужной длины;
- распределительные коробки;
- электроиндикаторную отвертку для проверки фаз;
- кусачки и плоскогубцы с изолированными ручками;
- перфоратор;
- крепежи;
- изоленту или клеммные колодки для соединения проводов.
Перед началом работ обязательно отключите питание в сети. Выключите автомат в электрощите, который отвечает за освещение в комнате. Проверьте индикаторной отверткой, что лампы не находятся под напряжением.
Схема подключения

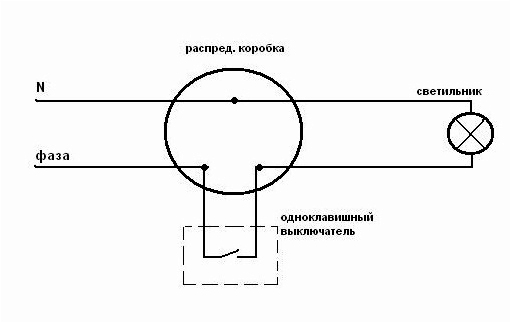

Представленная ниже схема подразумевает подключение обычного одноклавишного выключателя:
Читается она так:
- нулевой проводник (N) от щитка заводится в распределительную коробку и напрямую соединяется с проводом, идущим от светильника;
- фазный провод также заводится в коробку и подключается к кабелю, который соединен с входным контактом выключателя;
- второй кабель от светильника соединяется в распределительной коробке с проводом, подключенным ко второму (выходному) контакту выключателя.
Внимание! Важно правильно соединить провода. Если вы не знаете, где фаза, используйте индикаторную отвертку. При нахождении фазного провода светодиод загорается. Для соединения кабелей используйте клеммные колодки — они надежнее и проще в использовании.
Монтаж
Установка выключателя проходит в несколько этапов:
- Подготовка. Если решено прокладывать проводку скрытым способом, то стены штробят. Для этого подходит перфоратор со специальными коронками или штроборез. С их помощью готовят посадочные места под подрозетник.
- Прокладка. Перед монтажом обязательно отключают питание в сети. Кабеля прокладываются в заранее подготовленные штробы. Устанавливается подрозетник, и внутрь него заводится проводка. Конструкцию фиксируют в проемах посредством строительной смеси.
- Установка выключателя. Разбираем выключатель, снимая кнопку и декоративную накладку. Остается механизм на металлической пластине. Подключаем согласно схеме его подключения. Отмеряем и обрезаем проводки при необходимости. Выключатель ставится в установочную коробку, выравнивается и закрепляется с помощью шурупов. Остается затянуть распорки внутри коробки, прикрутить декоративную накладку и установить кнопку выключателя.
Если не уверены в своих силах, лучше обратитесь к профессиональному электрику. Хороший мастер подключит выключатель и розетки быстро и качественно, обеспечив безопасность и исправную работу системы освещения.
Подключение двух- и более клавишных выключателей
Подключение многоклавишного выключателя имеет некоторые отличия от подключения одноклавишных моделей. Главное условие — следовать правильной схеме, чтобы каждая клавиша управляла своей линией освещения.
Порядок подключения двухклавишного выключателя:
- Подготовка. Полностью отключаем систему питания в помещении перед началом работ. Используем средства индивидуальной защиты: резиновые перчатки, индикатор напряжения, инструменты с диэлектрическими ручками. Все работы с оголенными проводами проводим только при отсутствии напряжения.
- Подключение. Если сеть уже давно эксплуатируется, то монтаж распределительной коробки может не потребоваться. В распределительной коробке фаза подключается к входу выключателя. Количество проводов, идущих от выключателя к распределительным коробкам, соответствует количеству ламп. Каждый провод — это отдельная фаза для отдельной линии. Выходы выключателя (обозначены как OUT на схеме) соединяются с соответствующими контактами ламп, избегая путаницы. Ноль подключается напрямую к контактам каждой лампочки.
- Проверка. Если все правильно подключено, то лампы загорятся только при нажатии соответствующих клавиш, независимо от порядка нажатия. Если же свет загорается только при последовательном нажатии клавиш, необходимо проверить правильность соединения выходов выключателя с контактами ламп. Проверьте схему подключения самостоятельно или обратитесь к квалифицированному мастеру, чтобы он оценил правильность подсоединения.
Важно. При монтаже электровыключателей двумя и более клавишами, обратите внимание на маркировку контактов на задней панели выключателя: вход — IN, выход — OUT. Всегда следуйте правилам электробезопасности и отключайте питание в сети.

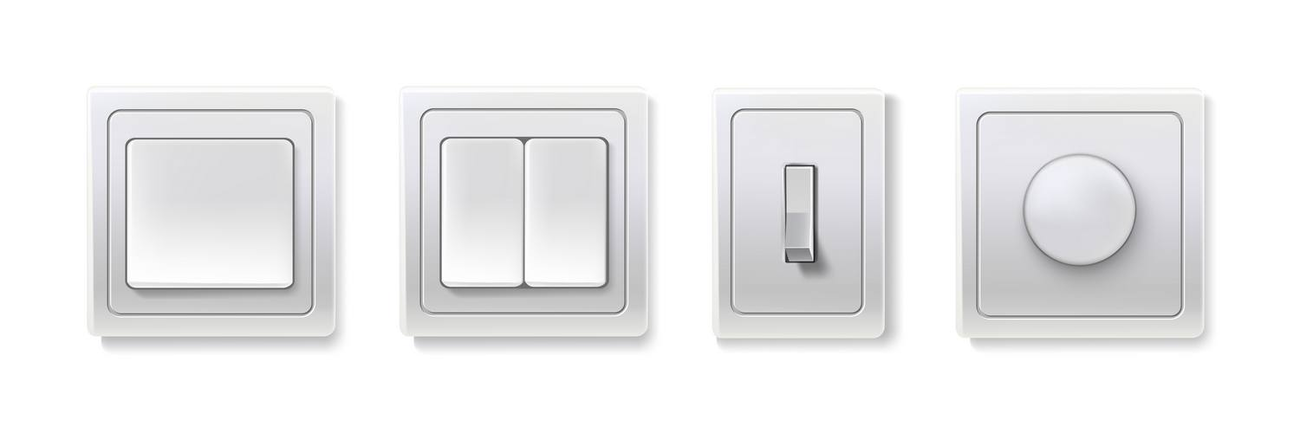

Основные варианты схем подключения
Есть несколько вариантов подключения выключателя к осветительным приборам:
- простейшее однополюсное с одноклавишным выключателем и одним светильником (нужны два провода);
- двухполюсное с двойным выключателем для независимого управления двумя лампочками или группами ламп (требуется трехжильный кабель питания);
- подключение с двумя проходными выключателями для управления одним светильником из двух разных мест;
- управление с трех и более точек посредством перекрестных переключателей, которые размыкают одну электрическую цепь и перебрасывают контакт на другую.
Управлять освещением можно и посредством переключателей KCD2. Они подходят для работы с нагрузкой до 16 ампер при напряжении 250 В и до 20 ампер при напряжении 125 В. Наличие двух независимых линий включения и выключения позволяет управлять сразу несколькими цепями.
На заметку: чтобы правильно подключить лампу к выключателю, учтите цветовую маркировку проводов. Фаза — это обычно проводник белого, черного или коричневого цвета. Ноль — голубой или синий. Для заземления используют желтый, зеленый или кабель комбинированного цвета.
Вместо заключения
Правильное подключение выключателя гарантирует надежность и долговечность работы всей электрической цепи. Следование инструкции и использование соответствующих инструментов — ключевые факторы для успешного выполнения электромонтажных работ.
