3941 Правильное подключение выключателей — залог безопасной и надежной работы системы освещения. В сегодняшней статье предоставим исчерпывающую информацию о различных аспектах этой задачи — от принципов работы до особенностей монтажа разных типов устройств. Необходимо понимать, что любые работы с электричеством потенциально опасны и неквалифицированное вмешательство может привести к серьезным последствиям, вплоть до удара током. Поэтому подключение следует доверять квалифицированным мастерам.
Выключатели — устройства для управления электрическими цепями. Они позволяют включать и отключать подачу электротока к различным приборам и устройствам. Принцип работы выключателей основан на разрыве электрической цепи при их переключении в положение «выключено» и восстановлении этой цепи при переводе в положение «включено».
Основные компоненты выключателя:
Есть несколько видов выключателей и способов их подключения. Далее рассмотрим их подробно.
Для начала разберем простую электрическую схему одноклавишного выключателя. Она довольно проста:
Когда выключатель включен, фаза через него передается на нагрузку, и цепь замыкается, обеспечивая прохождение электротока через нагрузку. Лампа загорается. Когда выключатель выключен, цепь разрывается, и нагрузка обесточивается — лампа гаснет.
Важно отметить, что в этой схеме фазный провод всегда должен идти через выключатель, так как именно он коммутируется для обеспечения безопасности. Нулевой провод напрямую подсоединяется к нагрузке, минуя выключатель. В противном случае патрон будет находиться под напряжением.
Распределительная коробка (распредкоробка) — электротехническое устройство, предназначенное для безопасного соединения электрических проводов внутри одной цепи. Распредкоробки обеспечивают защиту соединений от внешних воздействий, облегчают поиск неисправностей в электрической сети и повышают уровень электробезопасности.

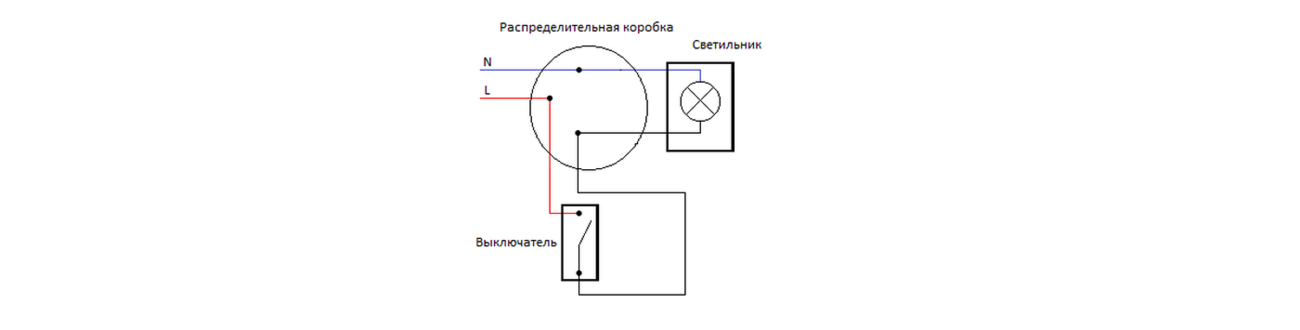

Монтажная схема подключения выключателя с распредкоробкой выглядит следующим образом:
Здесь нулевой провод идет от щитка к коробке, затем в коробке соединяется с проводом, подключенным напрямую к светильнику. Фаза также выходит из щитка и заводится в коробку, после из распредкоробки выходит и подключается к входному контакту выключателю. К выходному контакту подключается провод, который идет от осветительного прибора.
Выключатель нужно ставить на высоте примерно 100 см от пола, чтобы всем было удобно им пользоваться. Устанавливать приборы следует на определенном расстоянии: не менее 60 см от дверей ванной комнаты, минимум 50 см от газовых труб, более 10 см от входа в обычное помещение.
Есть несколько типов схем:
Однополюсное подключение считается самым простым, поэтому с его организацией можно справиться вполне самостоятельно, нужно лишь соблюдать обычные правила безопасности. Для реализации последующих схем требуется больше знаний и навыков, поэтому понадобится уже помощь профессиональных мастеров.
Выключатели различаются по способу монтажа, количеству клавиш, классу защиты, типу клемм, наличию индикации, управляющему устройству и другим характеристикам.
Есть следующие разновидности:
Есть одноклавишные модели. С их помощью, как правило, управляют одним осветительным прибором. Многоклавишные варианты имеют две и более клавиш, из-за чего можно управлять несколькими осветительными приборами (например, разными зонами освещения в одной комнате).
Степень защиты определяет, насколько хорошо защищен прибор. В маркировке электроприборов две цифры. Первая показывает степень защиты от проникновения твердых предметов и частиц, а вторая — то, насколько прибор устойчив к воде. Чем больше число в маркировке, тем защита лучше.
Выделяют следующие классы защиты:
Высшая степень защиты — IP68. Устройство с такой маркировкой полностью защищено от попадания внутрь пыли и твердых тел размерами не менее 1,0 мм, а также имеет защиту от попадания воды при неограниченном по времени погружении на определенную глубину.
Есть модели с винтовыми клеммами. Для крепления проводов к пластинкам используют винт. Они обеспечивают надежное соединение, но требуют аккуратности и навыков монтажа.
В пружинных моделях за фиксацию токоведущей жилы отвечает жесткая стальная пружина. Такой способ тоже надежен, обеспечивает постоянное давление в зоне контакта, не требует подкручивания, что повышает долговечность, плюс облегчает монтаж, позволяя обойтись без инструментов.
В некоторых моделях может быть предусмотрена светодиодная подсветка клавиши, облегчающая поиск выключателя в темноте. Но нужно помнить, что постоянное мерцание индикатора может мешать сну. Также есть модели, где индикация, напротив, горит при включенном свете. Это удобно в больших помещениях или при организации уличного освещения, когда нужно знать, горит лампочка или нет.
С учетом этой характеристики выделяют следующие разновидности:
Выбор типа выключателя зависит от конкретных потребностей, стиля интерьера и условий эксплуатации помещения.
Любой монтаж электрооборудования начинается с подготовки. Она включает в себя работу с распределительным щитком, штробление стен и укладку кабелей до мест установки распределительных коробок и выключателей.
Если выбран скрытый способ монтажа, то важно определить глубину штроб. Она должна соответствовать толщине проводов. После укладки кабеля щели заделываются штукатуркой, чтобы стены оставались ровными. Кабели могут проходить как по стене, так и по потолку.
Подключение проходит в несколько этапов:
Заключительным этапом будет заделывание штроб штукатуркой, выравнивание стен и установка декоративных накладок на выключатели и корпуса светильника.

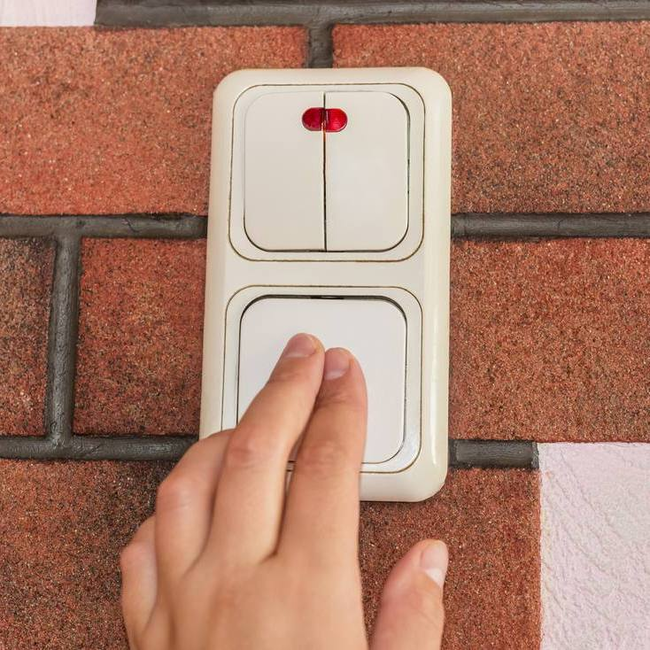

Двухклавишные модели используются для независимого управления двумя группами светильников. Особенность подключения: фаза подводится к выключателю, от каждой клавиши отдельный провод идет к своей группе светильников. Важна маркировка проводов из-за использования трехжильного кабеля и возможного совпадения цветов изоляции. В остальном подключение аналогично одноклавишному прибору.
Проходной выключатель, в отличие от обычного, не размыкает цепь, а переключает контакты, перенаправляя питание с одного выхода на другой. Это позволяет управлять освещением из разных точек помещения (например, включить свет в начале коридора и выключить в конце).
Суть схемы подключения:
Чтобы подключить проходной выключатель, требуется трехжильный кабель. Существуют модели с несколькими клавишами, позволяющие управлять несколькими светильниками, при этом схема подключения остается той же, просто увеличивается количество жил.
Перекрестные модели позволяют управлять освещением из нескольких мест (более двух). Они используются в дополнение к проходным выключателям, чтобы создать схему управления светом из произвольного количества точек.
Суть установки и схемы:
Возможна установка практически любого количества перекрестных переключателей.
Правильное подключение выключателей — залог безопасности и комфорта. Важно понимать разницу между обычными, проходными и перекрестными моделями. Обычные просто размыкают цепь, проходные переключают контакты для управления светом из двух мест, а перекрестные позволяют добавлять точки управления. Тщательное изучение схем и маркировка проводов — ключевые моменты успешной установки. Помните о безопасности: отключайте питание перед началом работ.
