Подключаем двухклавишный выключатель: инструкция

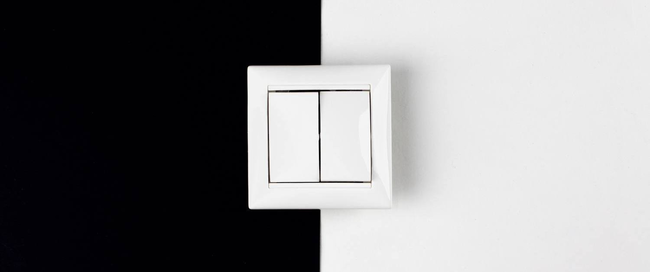

Двухклавишный выключатель удобен тем, что его можно использовать для управления двумя независимыми источниками света, например парой ламп, или группами источников света. Устройство включает в себя механизм с клеммами, корпус и две клавиши. Особенностью двойного электровыключателя считается наличие трех контактов вместо двух, как у одноклавишного. Один контакт предназначен для фазы из сети, два других — для фазных проводов, идущих от ламп. В статье будет приведена инструкция по подключению светильников к выключателю света.

Подготовка

Внимание! Перед подключением убедитесь, что напряжение отключено. Используйте индикаторную отвертку для проверки отсутствия фазы. Проверьте состояние изоляции всех используемых проводов и инструментов перед началом работы.

Инструкция по подключению выключателя к лампе:

1. Снимите крышку с выключателя, аккуратно открутив винты или отжав плоской отверткой фиксаторы, если используется такая модель.
2. Подготовьте провода. Зачистите концы проводков примерно на 1-1,5 см, чтобы оголить проволоку. Если провод состоит из множества тонких проволочек, их нужно скрутить вместе и, желательно, обжать специальными клещами.
3. Убедитесь, что у вас есть три провода. Для двухклавишного выключателя нужно три провода — две фазы и ноль. Убедитесь, что они есть.
4. Найдите фазу. Фазный провод можно найти специальной индикаторной отверткой. При касании фазы светодиод в отвертке засветится. Важно! Делайте это осторожно, чтобы избежать удара током.
5. Подключите фазу и ноль. Фазу нужно подключить к специальной клемме на выключателе (обычно она отмечена буквой L или стрелочкой), как уже было описано выше на схеме подключения. Ноль подключают напрямую к лампам.
6. Подключите остальные провода. Два других фазных провода (они идут от лампочек) подсоедините к оставшимся клеммам на выключателе.
7. Заизолируйте все. Если где-то видны голые участки проводов, обмотайте их изолентой, чтобы избежать короткого замыкания. Лучше использовать клеммные зажимы или изоляционные колпачки.

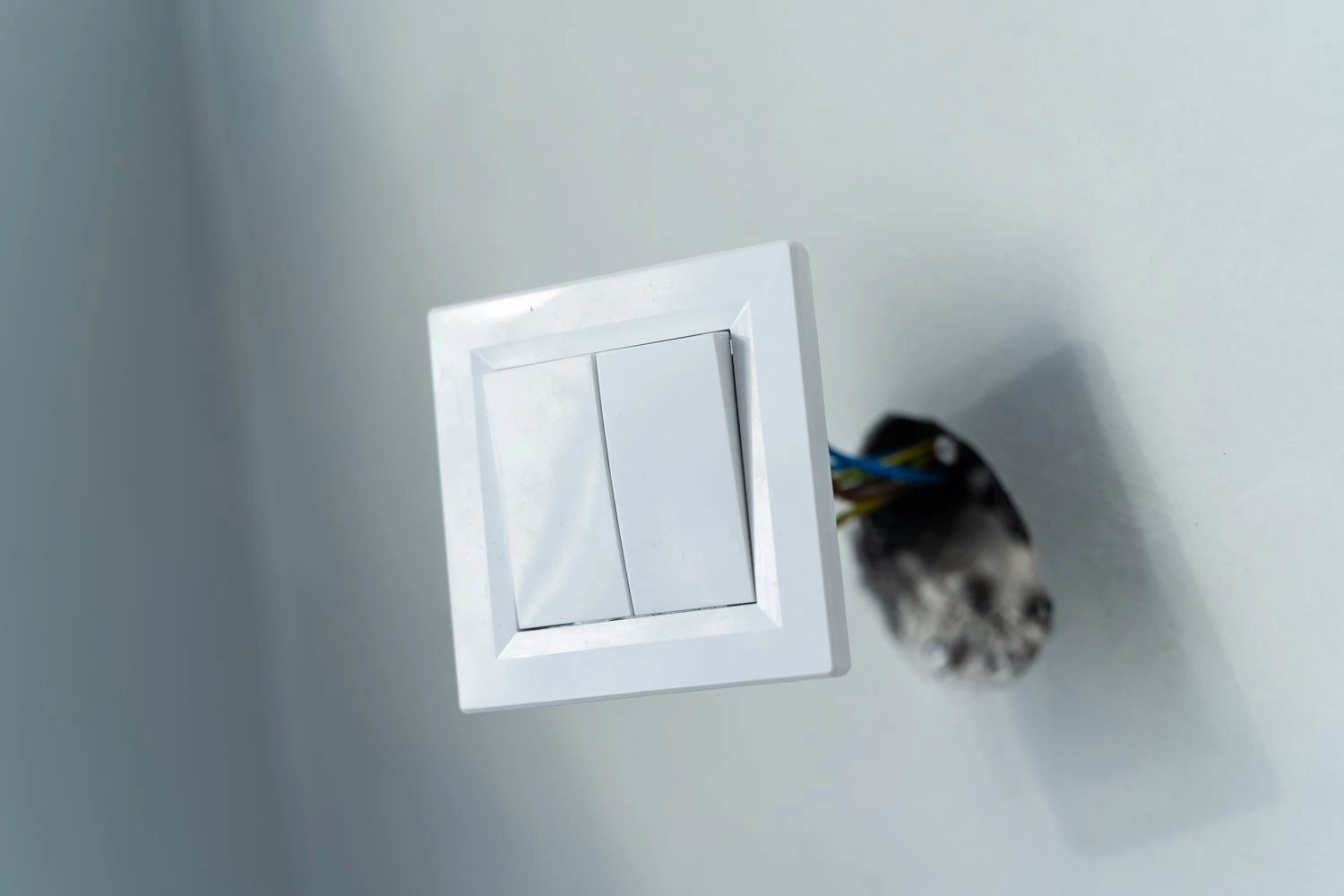

8. Вставьте выключатель в стену. Аккуратно поместите выключатель в подрозетник.
9. Прикрутите обратно лицевую панель выключателя.

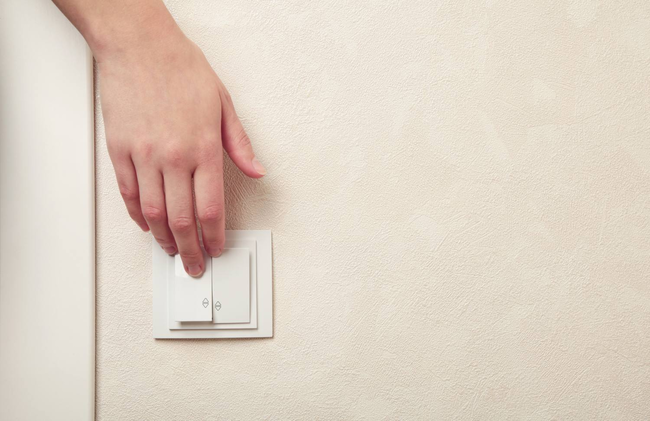

10. Включите электричество и попробуйте включить/выключить свет. Если все сделано правильно, каждая клавиша будет включать определенную лампочку.

С небольшим опытом, при наличии соответствующих знаний и понимания особенностей электромонтажа подключить люстру к выключателю будет не так сложно.

Особенности работы выключателя с подсветкой

Выключатели с подсветкой удобны, но иногда из-за них светодиодные лампы начинают мерцать, даже когда выключены. Почему? В лампочках есть конденсаторы, которые накапливают энергию. Светодиод подсветки «тянет» небольшой ток из сети, который как раз и подзаряжает этот конденсатор. Когда энергии накопится достаточно, лампочка кратковременно вспыхивает, а потом снова продолжает мерцать.

Есть два пути для исправления ситуации:

1. Поставить специальное реле, которое будет полностью отключать лампу от сети, когда она выключена.
2. Заменить обычные выключатели с подсветкой на проходные модели. Они работают немного по-другому и не дают конденсатору заряжаться.

В итоге, проблема решается тем, что конденсатор в лампе перестает получать заряд при выключенном свете.

Чуть сложнее будет, если нужно заменить накладной выключатель на встраиваемый:

1. Открутите и снимите старый электровыключатель.
2. Сделайте штробы в стене под новую монтажную коробку и провода. Размеры канавок и отверстия должны соответствовать габаритам коробки и толщине проводов.
3. Протяните провода в коробку и закрепите ее в стене.
4. Подключите провода к новому выключателю.
5. Закрепите выключатель в коробке и установите клавишу.

Работы проводятся только при отключенном питании.

Заключение

Подключить выключатель настенный двухклавишный намного проще, если знать правила и тонкости работы с электричеством. Но если не уверены в своих силах, не знаете, где и какой провод идет, лучше отложить на какое-то время идею установки выключателя собственными руками. Профессиональный электрик сделает все куда быстрее и качественнее.
