1228 Учитывая, что железные дороги — крупнейший потребитель электроэнергии, переход на энергоэффективные системы освещения является не просто мерой экономии, а одной из ключевых задач для всей отрасли. Система освещения — это критически важный компонент инфраструктуры, напрямую влияющий на безопасность движения, работу персонала и сохранность грузов. Поэтому ее модернизация должна решать одновременно две цели: повышать безопасность и улучшать эффективность, что достигается через снижение энергопотребления и повышение надежности оборудования. Рассмотрим нормативные аспекты, специфику и оборудование для решения этих задач.
Проектирование освещения на железнодорожных объектах регламентируется строгими стандартами и сводами правил. Законодательное закрепление нормативов подчеркивает значимость вопроса для безопасности всей транспортной системы, пассажиров и грузов.
Ключевые регулирующие документы:
Эти документы определяют ряд критически важных параметров. Уровень яркости и равномерность светового потока должны обеспечивать безопасное перемещение людей и корректную работу персонала. Нормативы освещенности для различных зон следующие:
Параметр цветопередачи (Ra) должен составлять не менее 80 единиц для точного различения цветов сигналов и объектов. Осветительное оборудование также должно предусматривать автономную работу при сбоях в электросети. Для этого используются резервные источники питания и аварийные светильники. Защищенность приборов от пыли, влаги и температурных перепадов достигается применением светодиодных моделей с классом защиты IP65 и выше.
Железные дороги формируют обширную сеть, которая перевозит миллионы людей и тонны грузов, являясь опорой для экономики. Чтобы эта система работала эффективно, необходима четкая координация всех ее элементов, к которым относятся:
К освещению каждого из этих объектов подходят по-разному. В целом, освещение на железной дороге бывает трех видов:

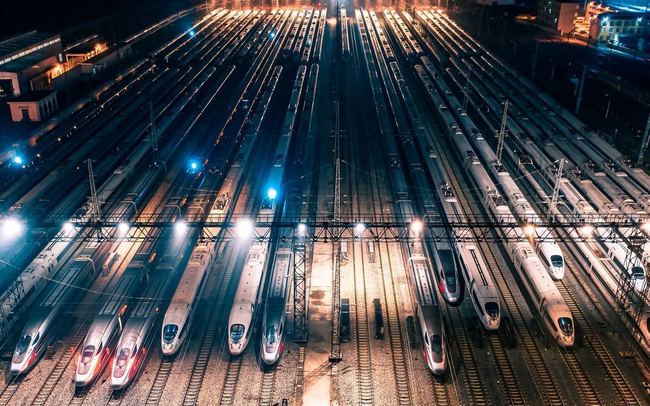

Общее освещение создает равномерный свет на открытых территориях с помощью обычных светильников на столбах. Заливающее используют, чтобы ярко осветить пути и убрать тени от поездов; для этого ставят мощные прожекторы на высоких мачтах (от 16 до 30 метров). Комбинированное освещение сочетает в себе оба этих способа.
Если говорить об освещении внутри вагонов, то оно бывает:
Рабочее нужно для удобства пассажиров и безопасной работы персонала. Дежурное горит в нерабочее время, а аварийное включается при ЧП, чтобы люди могли безопасно эвакуироваться.
Линии должны освещаться равномерно по всей длине. Осветительные приборы монтируют на траверсах контактной сети либо на особых П-образных стойках, имеющих надежное основание.

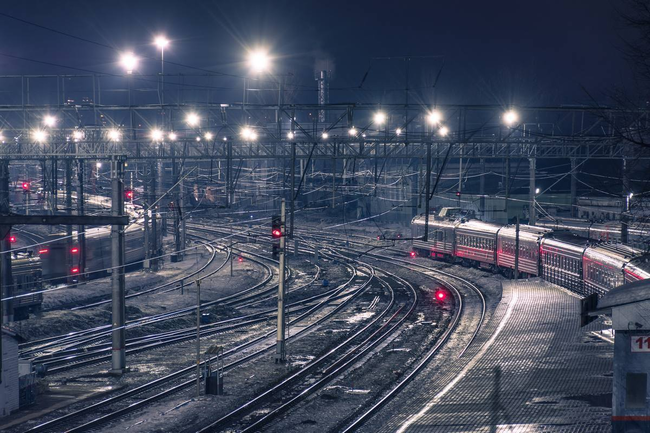

Свет на одиночных стрелках должен быть не слабее 5 лк, а там, где стрелок много (на стрелочных горловинах) — не менее 10 лк. Здесь нужно точно направить световой поток. Свет настраивают так, чтобы он не создавал бликов, но при этом механизм перевода стрелки был отлично виден. Для этого прожекторы с поворотным механизмом ставят на мачты высотой до 30 метров, что позволяет заливать светом большую площадь и точно настраивать луч.

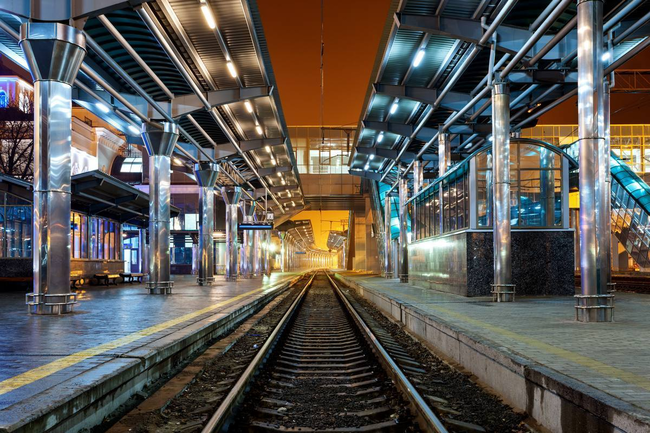

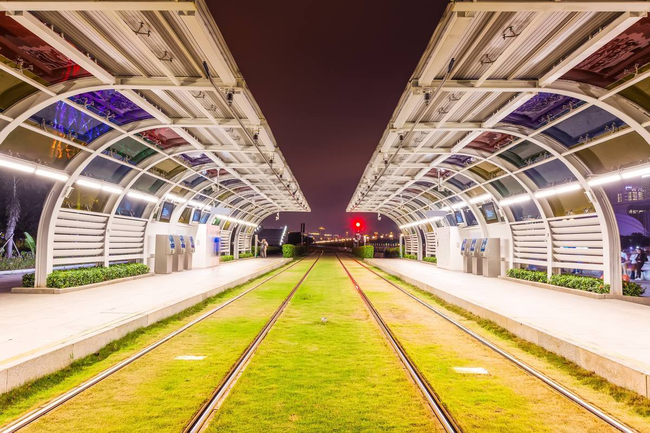

Правильное освещение на станциях так же важно, как и на путях. Освещенность здесь поддерживают на уровне 50–300 лк. Светильники располагают на опорах через равные промежутки, направляя их свет строго вниз, чтобы не слепить пассажиров и персонал. Приборы должны быть хорошо защищены от влаги и пыли (класс защиты IP65 и выше).
Так как в тоннелях нет дневного света, а на мостах нужна хорошая видимость, к их освещению предъявляются особые требования. В тоннелях ставят светильники, устойчивые к вибрации и влаге. Цветовая температура света должна быть ближе к дневной (около 5000 К), чтобы глаза машинистов быстрее привыкали при въезде в тоннель и выезде из него. В тоннелях обязательно должна быть система аварийного освещения. На мостах свет выполняет две функции: обеспечивает безопасность и подчеркивает красоту сооружения.
Подсветка этих систем должна быть ровной и не давать бликов, чтобы операторы не уставали и не путали сигналы. Сами сигнальные огни должны быть яркими и четкими, чтобы машинисты видели их в любую погоду и в любое время суток. Пульсация света не может превышать 10 %.
По строительным правилам, в производственных зонах освещенность должна быть не меньше 300 люкс. Хороший свет помогает персоналу лучше ориентироваться, снижает риск травм и позволяет избегать ошибок при ремонте. Для этого свет распределяют по всей рабочей зоне равномерно, совмещая дневной свет из окон и искусственный. При планировании освещения учитывают тип работ: в зонах диагностики свет должен быть ярче, чем, например, в моечных цехах.
В офисных и служебных зданиях используют общее, местное или смешанное освещение. Уровень света должен быть в пределах 300–500 люкс. Там, где нужна высокая концентрация, например у диспетчеров, его увеличивают до 1000 люкс. Для поддержания бодрости и работоспособности сотрудников рекомендуется свет с нейтральной или холодной цветовой температурой (5500 К).
Системы освещения на железнодорожных путях и станциях включают в себя различные компоненты. Это светильники и прожекторы, опоры и мачты для их установки, портальные конструкции, а также кронштейны для крепления.
С их помощью размещают светотехнику вдоль путей, на платформах и других элементах. Опоры используют железобетонные, стальные или варианты из алюминия, что обеспечивает стойкость к ветровым нагрузкам и коррозии. Высота конструкций подбирается в соответствии с назначением освещаемого объекта.
Светотехника должна соответствовать строгим критериям. Основные из них:
Важно! Не все лампы подходят для освещения объектов железнодорожной инфраструктуры. Например, натриевые лампы высокого давления не устанавливают на платформах, переездах, мостах из-за низкого индекса цветопередачи — менее 25 Ra, из-за чего трудно различать сигналы.
Для организации наружного освещения на железнодорожных путях разработано свыше 20 схем установок. Они отличаются по типу конструкции и способу размещения приборов. Наиболее распространены три варианта:
Важно! При установке светотехники обязательным условием является наличие заземления, что обусловлено безопасностью на железных дорогах.
Выбор конкретного способа реализации наружного освещения на железнодорожных объектах зависит от технологических характеристик территории: назначения станции, характера путевого развития и перспективы электрификации.
При подборе оборудования для освещения железнодорожных путей и станций следует опираться на нормативные требования и специфику конкретного объекта. Необходимо убедиться, что светильники и опоры соответствуют климатическим условиям региона эксплуатации. Важно проверить их стойкость к вибрационным и механическим нагрузкам. Приоритет следует отдавать энергоэффективным светодиодным решениям с продолжительным сроком службы. Разработка проекта лучше доверять компании, обладающей опытом работы с инфраструктурой железной дороги.
Специалисты «Мастер ЛЕД» предоставляют комплексные услуги по проектированию систем освещения для железнодорожных объектов любой сложности: от вокзалов и пассажирских платформ до сортировочных станций, депо и перегонов. Наша работа основана на строгом соответствии отраслевым стандартам и нормам безопасности. Создаем высокоэффективные, надежные и энергосберегающие решения.
Железнодорожное освещение — система, от которой напрямую зависит безопасность и бесперебойность работы всей транспортной артерии. Соблюдение государственных стандартов, правильный подбор оборудования и учет особенностей каждого участка железной дороги создают условия для надежного и эффективного функционирования в любое время суток.
