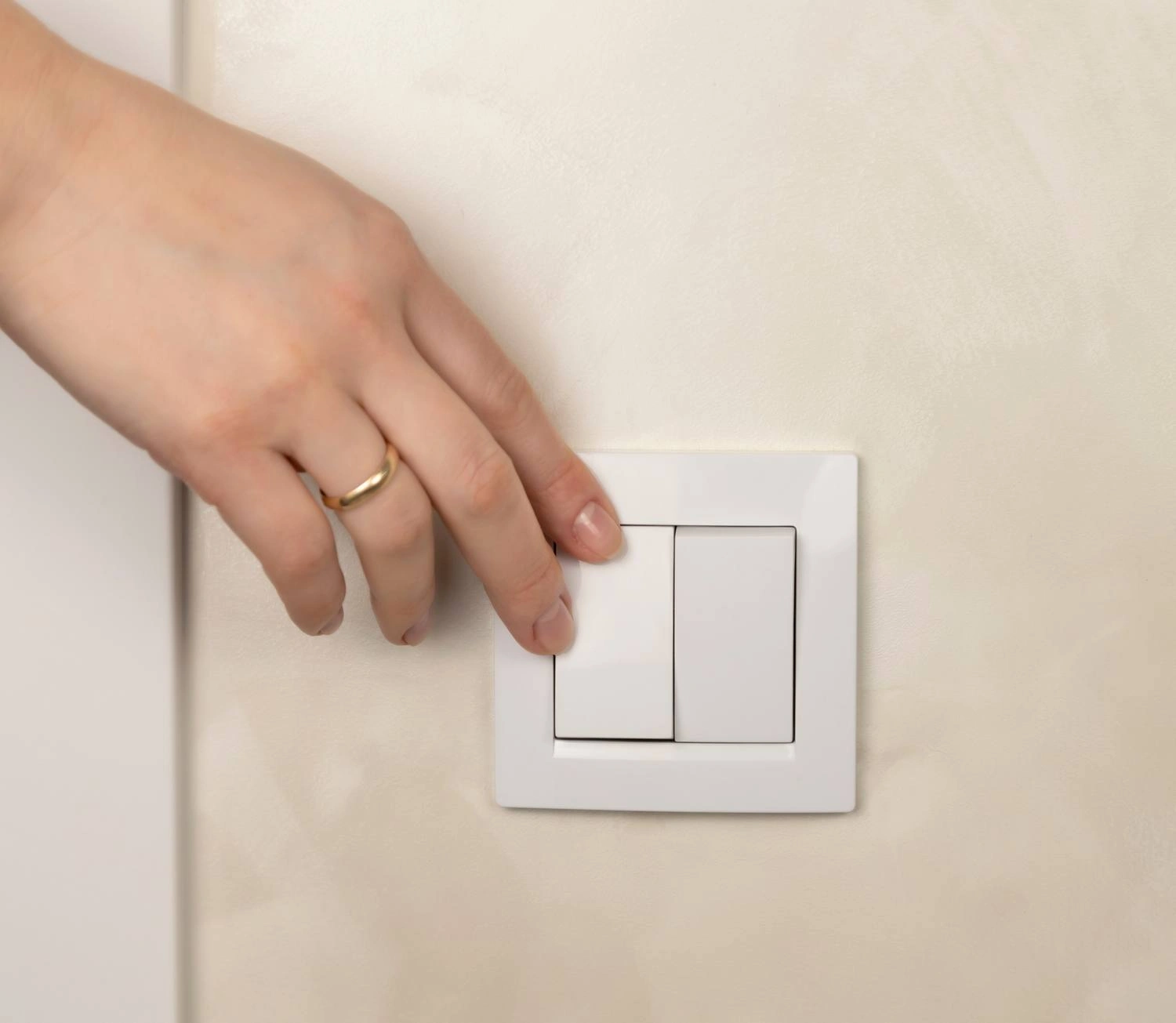

Особенности подключения двухклавишного выключателя освещения: нюансы и порядок работ

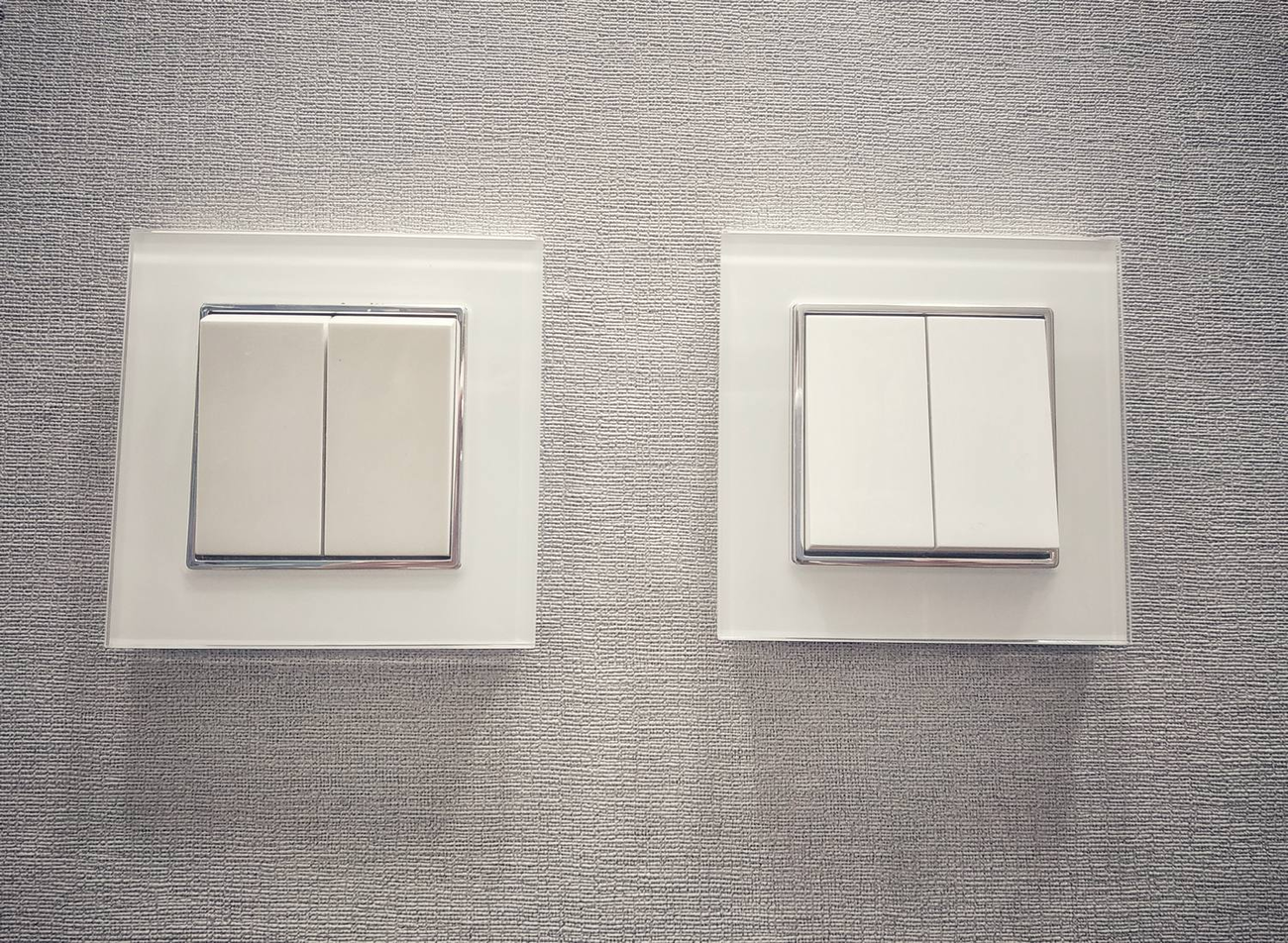

Чем двухклавишный выключатель отличается от одноклавишного

Конструкция двухклавишного электровыключателя стандартная:

• рамка;
• механизм для электрической установки;
• клавиши.

Разница лишь в том, что у одноклавишных моделей есть всего одна клавиша переключения, а у двухклавишного их две. Также есть различия и в количестве контактов. Приборы с двумя клавишами имеют три контакта вместо двух.

Из-за особенностей конструкции такие устройства позволяет одновременно управлять общим светом и локальной подсветкой, включать/отключать две разные группы точечных светильников или две независимых секции многоламповой люстры.

Схема подключения

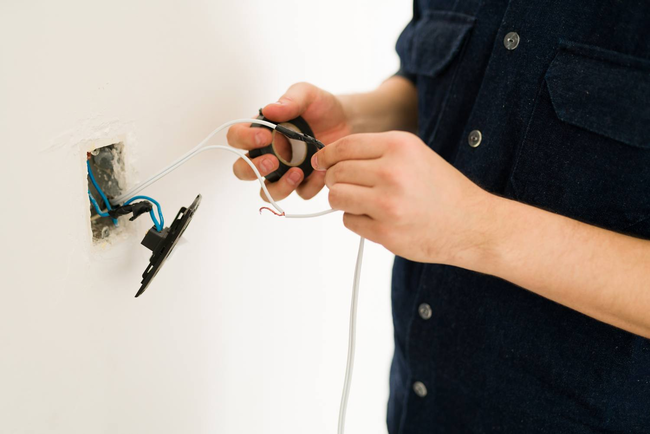

Чтобы правильно подключить двухклавишный выключатель, нужно помнить один важный факт — через него идет только фаза. Заземление и ноль подсоединяются напрямую к лампам из распредкоробки. Фазу можно найти с помощью индикаторной отверткой (загорится светодиод).

Фазный провод крепится к входной клемме выключателя. Отходящие контакты — к двум разным источникам света или к параллельно соединенным лампам одного светильника. При правильном подключении электровыключатель разрывает фазу, а не ноль, в противном случае лампа окажется под напряжением, а замена лампы станет опасной из-за риска удара током.

Как проходит установка

Перед началом электромонтажных работ нужно определиться с типом монтажа: открытый или скрытый. Каждая из этих разновидностей имеет свои особенности, которые и определяют порядок и объем работ.

Скрытая установка

Скрытый монтаж сложнее из-за большего количества монтажных работ. Порядок установки электровыключателя включает несколько шагов:

1. Измерьте размер монтажной коробки и выберите подходящую насадку-коронку для перфоратора.
2. С помощью коронки сделайте круглое отверстие в стене, а затем удалите остатки материала стамеской.
3. Проложите штробы для электропроводки от места установки до распределительной коробки. Штробу ведем строго вертикально.
4. В пластиковой коробке проделайте отверстия для проводов.
5. Смочите отверстие водой и заполните его строительным раствором, установив туда коробку. Удалите излишки раствора шпателем.

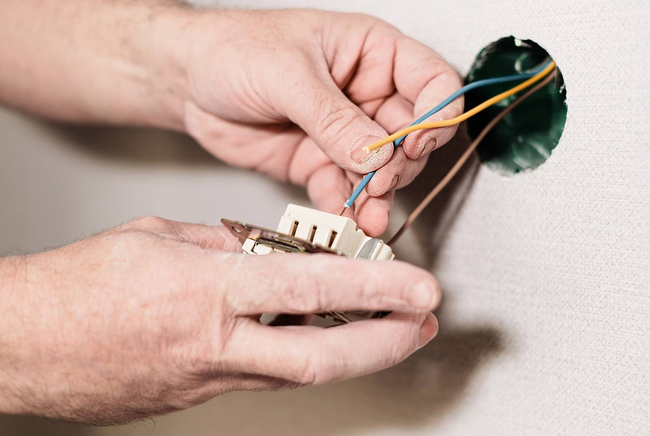

6. Подключите провода аналогично открытому монтажу: фазный провод — к входному контакту, остальные два — к выходным контактам, ноль — напрямую к лампочкам.
7. Закрепите устройство в отверстии с помощью зажимов и установите декоративную рамку.
8. Установите клавиши электровыключателя.
