Как проверить исправность светодиода мультиметром

Наиболее частые причины технических сбоев:

1. Нестабильное электропитание. Подача тока с параметрами напряжения, выходящими за рамки допустимых значений, приводит к деградации кристалла. Скачки напряжения в сети или повреждения проводки могут вызвать пробой p-n-перехода.
2. Перегрев. Отсутствие адекватного теплоотвода - критический фактор. При некорректной работе системы охлаждения кристалл перегревается, что можно заметить по потемнению люминофорного покрытия, оплавлению линзы или корпуса.
3. Механические повреждения. Удары, падения, сильное сжатие или изгиб платы нарушают целостность как самого диода, так и проводников, соединяющих его с цепью питания.
4. Дефекты компонентов схемы. Выход из строя драйвера (контроллера), выпрямительных диодов в блоке питания или других элементов электрической цепи прекращает подачу питания на светодиоды.
5. Воздействие влаги. Попадание жидкости на контакты и компоненты, не защищенные от воды (с низким классом IP), вызывает коррозию и короткие замыкания.
6. Электростатический разряд. Статическое электричество способно необратимо повредить полупроводниковую структуру диода.
7. Естественная деградация. С течением времени происходит постепенное снижение яркости свечения. После нескольких тысяч часов работы падение светового потока может стать заметным. Это естественный процесс для всех полупроводниковых источников света.
8. Производственный брак. Использование некондиционных материалов или нарушение технологии при изготовлении светодиодных светильников сокращает их срок службы.

Специалисты «Мастер ЛЕД» изготавливают светодиодные приборы освещения с использованием только качественных материалов и электронных компонентов, прошедших сертификацию и соответствующих установленным стандартам.

Как проверить светодиод

Определить работоспособность LED-элемента можно несколькими методами. Выбор конкретного способа зависит от имеющихся под рукой инструментов. Самый первый шаг - визуальный осмотр. Перегоревший элемент часто выдает себя потемневшим пятном или точкой на поверхности. В менее очевидных случаях для точной диагностики потребуется мультиметр, комплект батареек или старое зарядное устройство.

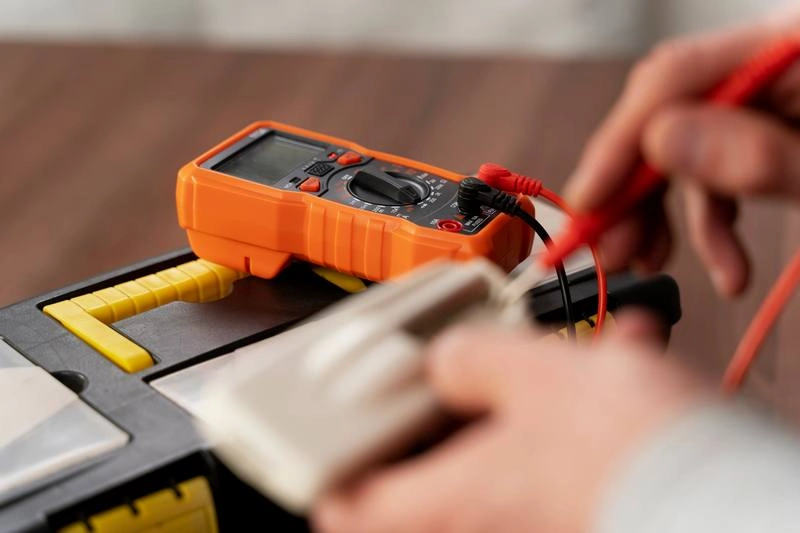

Мультиметром

Тестирование с помощью измерительного прибора является самым точным методом. Для выполнения диагностики необходимо следовать алгоритму:

Чтобы проверить исправность светодиода инфракрасного спектра, процедура аналогична. Однако человеческий глаз не видит его свечения. Чтобы убедиться в его работе, наведите на него камеру смартфона - на экране будет видно фиолетовое или розоватое свечение.

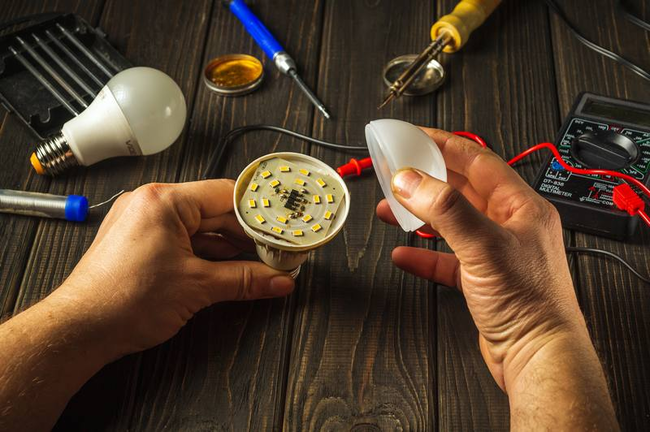

Методика проверки светодиодов в матрице

Часто возникает задача проверить светодиоды, не выпаивая их из платы светодиодного светильника. Стандартные щупы мультиметра могут быть слишком толстыми для контактов SMD-компонентов. В этом случае можно использовать специальные тонкие щупы-иглы или изготовить их самостоятельно, припаяв к стандартным щупам заточенные отрезки канцелярских скрепок или швейные иглы.

Алгоритм действий:

1. Отключите питание и разрядите конденсаторы для безопасности.
2. Выясните, как диоды соединены между собой (в цепь или параллельно).
3. Установите измерительный прибор в режим прозвонки диодов.
4. Аккуратно коснитесь доработанными щупами паяных контактов каждого светодиода на плате, соблюдая полярность. Полярность SMD-диодов обычно маркируется на плате (знаками «+» и «-») или на корпусе самого элемента (точкой, скосом угла).
5. Исправные элементы будут поочередно загораться при касании. Неисправный светодиод не покажет никакой реакции. Этот метод диагностики позволяет быстро найти сгоревший элемент в последовательной цепи, разрыв которой приводит к отказу всего светильника.

Таблица настроек мультиметра для разных проверок

Чтобы проверить элемент, коснитесь его выводов контактами батарейки, соблюдая полярность. Анод («длинная ножка») - к плюсу, катод («короткая ножка») - к минусу. Исправный диод засветится.

Важно! При использовании источника питания с напряжением выше номинального для диода, необходимо последовательно с диодом подключить токоограничивающий резистор. Это предотвратит мгновенное сгорание полупроводникового кристалла от избыточного тока.

Проверка старым зарядным устройством от смартфона

Еще один подручный способ диагностики. Почти у каждого есть ненужное зарядное устройство с выходом USB, выдающее напряжение 5 В. Что нужно делать:

1. Отрежьте от кабеля штекер (Micro-USB, Type-C и т.д.).
2. Внутри окажется несколько проводов. Нас интересуют провода питания: красный (+) и черный (-). Зачистите их концы.
3. Подключите провода к выводам светодиода. Как и в случае с батарейкой, напряжение 5 В является избыточным для одного диода, поэтому для корректной проверки рекомендуется использовать токоограничивающий резистор. Без него светодиод может выйти из строя.

Этот метод удобен для быстрой диагностики, когда под рукой нет других инструментов.

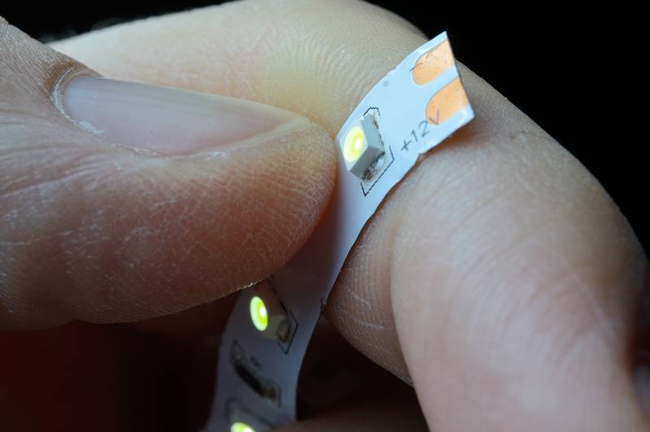

Светодиодной ленты

Диагностика светодиодной ленты также начинается с осмотра:

1. Проверка блока питания. Убедитесь, что блок питания выдает корректное напряжение (обычно 12 В или 24 В). Используйте мультиметр в режиме измерения постоянного напряжения.
2. Осмотр ленты. Ищите механические повреждения, заломы, нарушение целостности токоведущих дорожек. Проверьте надежность пайки в местах соединения отрезков ленты и подключения проводов питания.
3. Посегментная проверка. Лента разделена на сегменты (обычно по 3 или 6 светодиодов). Если не горит один сегмент, проблема локализована в нем. Проверьте мультиметром каждый светодиод и токоограничивающий резистор в этом сегменте.
4. Проверка контактов. Окисленные или плохо припаянные контакты - распространенная причина отказа. Зачистите и при необходимости пропаяйте проблемные места.

Подборка подходящих моделей

Если ремонт светодиодного светильника нецелесообразен или невозможен, стоит задуматься о его замене. В каталоге компании «Мастер ЛЕД» представлены разнообразные осветительные приборы, созданные с упором на надежность компонентов и продуманность конструкции.

Вы найдете светодиодные светильники для декоративной подсветки, мощные светильники для основного освещения и специализированные решения для коммерческих помещений. Выбор надежного светильника от проверенного поставщика избавляет от необходимости заниматься дорогостоящим ремонтом в будущем.

Заключение

Проверить работоспособность светодиода можно несколькими способами, от простого визуального осмотра до использования измерительных приборов. Мультиметр остается самым информативным инструментом, позволяющим точно определить не только обрыв или пробой, но и деградацию кристалла. Подручные средства, такие как батарейка или зарядное устройство, также пригодятся для быстрой диагностики. Понимание причин поломок и соблюдение правил профилактики помогут продлить срок службы освещения. А если ремонт невозможен, компания «Мастер ЛЕД» предлагает широкий ассортимент надежных светодиодных светильников, которые будут служить верой и правдой на протяжении всего заявленного срока.
