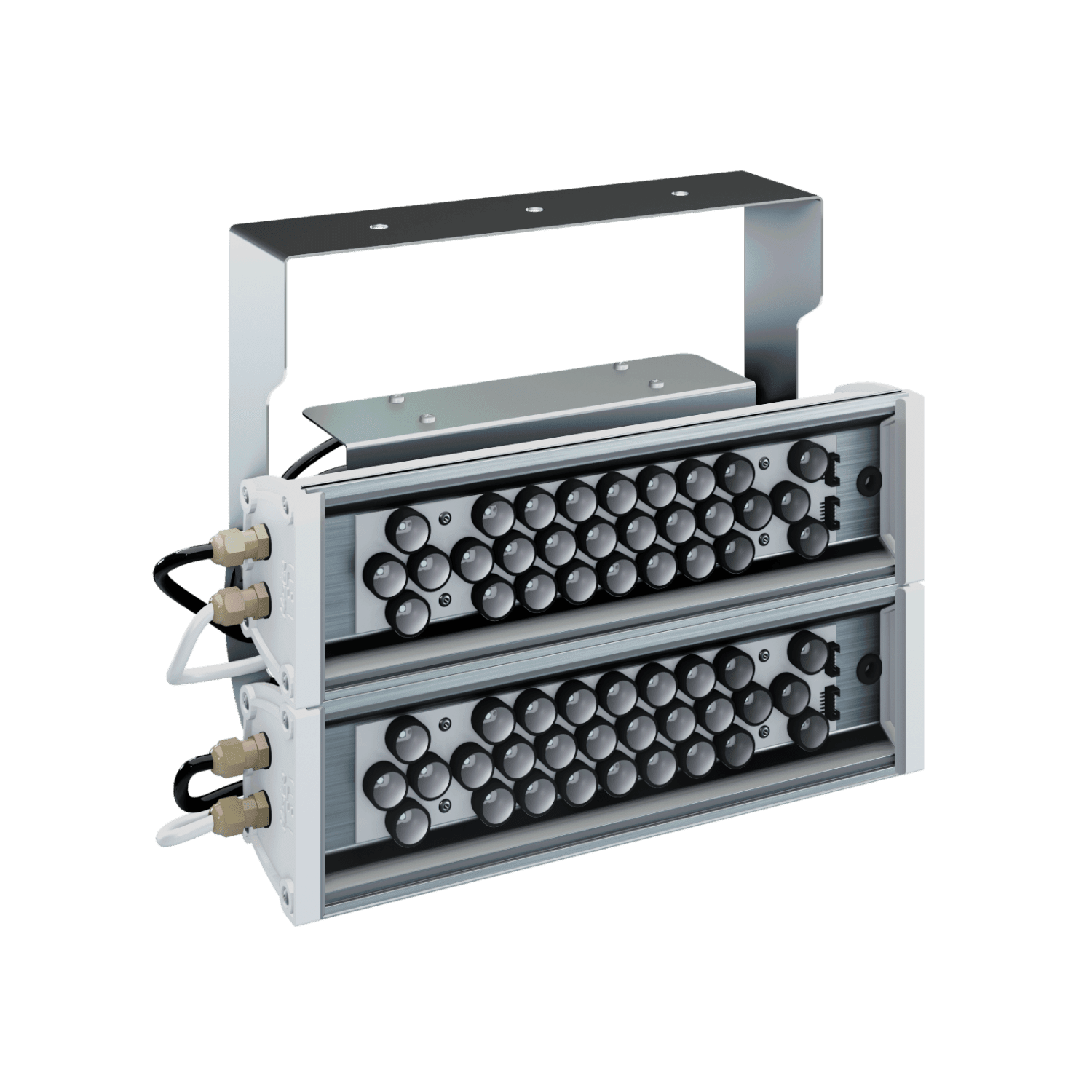

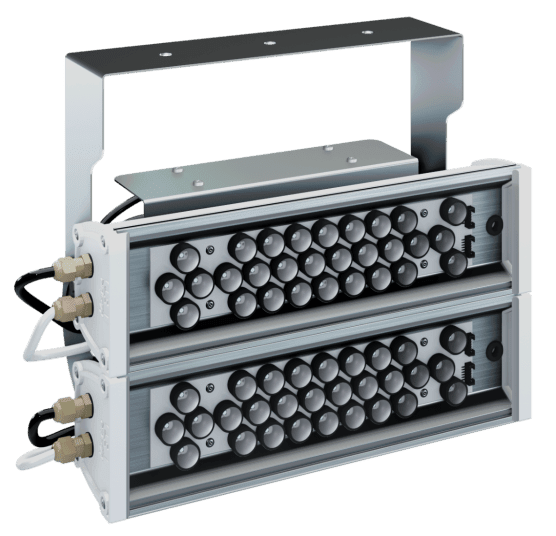

Конструкция светильников
Корпус выполнен из экструдированного алюминия, который одновременно является теплоотводом для модуля светодиодов. Внутри корпуса светильника находится драйвер питания. Охлаждение светильника конвекционное. Грамотный отвод тепла от светодиодов и правильно подобранный режим питания в драйверах собственной разработки и производства позволяет светодиодам работать в наиболее комфортных условиях весь расчетный срок службы.
Программирование работы светильника осуществляется контроллером управления по протоколу DMX-512. Установка базового адреса светильника производится программно, по линии управления с помощью отдельно поставляемого программатора.
Светильник предназначен для работы на открытом воздухе и в условиях повышенной влажности. Угол поворота в пределах 95°.
В светильнике применяются линзы с углом раскрытия светового потока 10°, 60°, 10х60° и 120°, тип КСС по ГОСТ 17677-82 соответственно Г (глубокая) и Д (косинусная).
В светильниках используются качественные светодиоды PROLIGHT OPTO (Тайвань) с цветопередачей Ra>84, что позволяет создать яркий световой поток и четкую передачу цвета для комфортного восприятия архитектурных элементов при низком энергопотреблении.
Срок гарантии на светильник составляет 3 года.

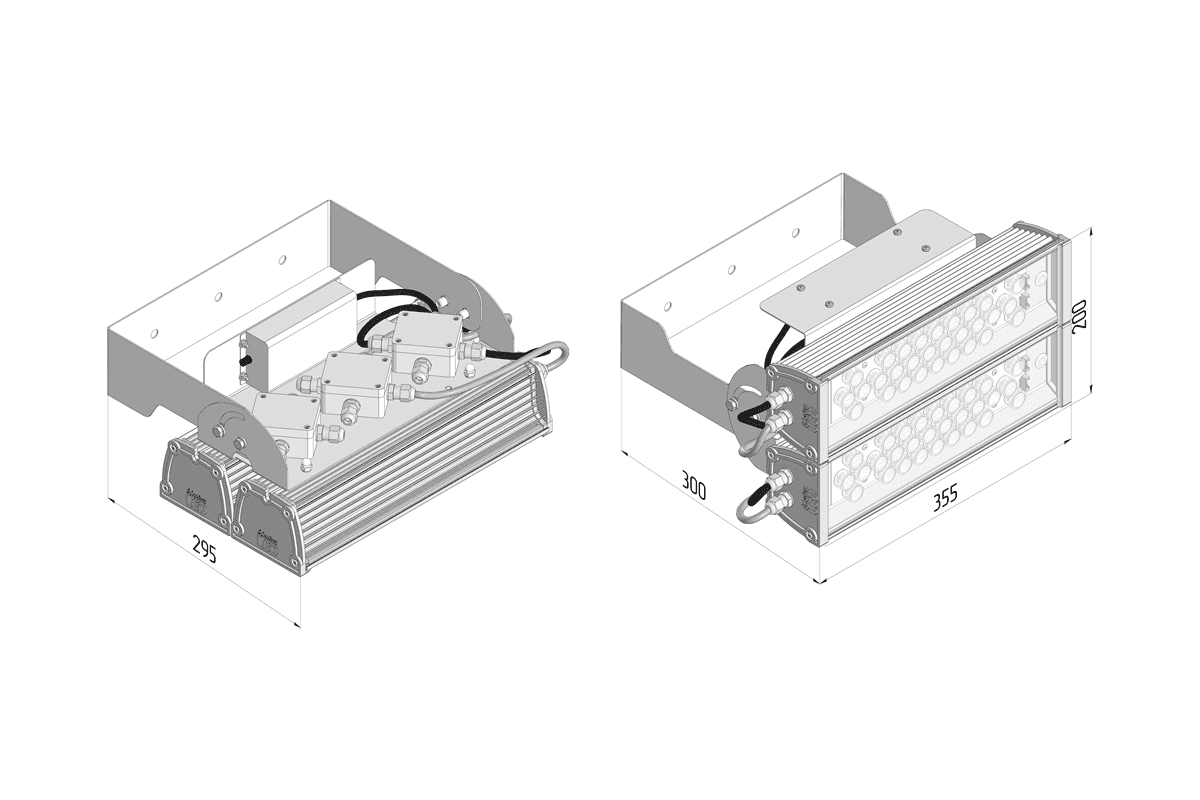

Габаритный чертёж
Диаграмма КСС типа Г
(глубокая)
Технические характеристики
| Модель | ДБАД-60-RGBWA-3-Г |
| Напряжение питания ? | 130-270 В |
| Потребляемая мощность, +/- 10% ? | 80 Вт |
| Степень защиты ? | IP67 |
| Коэффициент мощности драйвера ? | 0,98 |
| Количество светодиодов ? | amber - 12 led, blue - 12 led, green - 12 led, red - 14 led, white - 8 led шт |
| Температура эксплуатации | -40...+50° °С |
| Класс защиты от поражения электрическим током ? | I |
| Масса | 6,4 кг |
| Диапазон регулирования яркости | от 0 до 100% |
| Система смешивания цветов ? | RGBWA |
| Угол раскрытия луча ? | 10 ° / 60 ° / 10 ° x 60 ° /120 ° |
| Длина волны,nm/Цветовая температура,К | amber-590; blue-455; green-525; red-625; white - 3000K/4000K/5000K/6500K |
| Протокол управления ? | DMX512 / RDM |
| Число каналов управления DMX512 | от 3 до 8 (в зависимости от выбранного профиля) |
| Число профилей управления | 6 |
| Конфигурирование по RDM ? | Да |
| Встроенные эффекты | Да |
| Постоянные цвета | Да |
| Стабильная выходная яркость ? | Да |
